当前位置: 首页 > 公司产品 > 精细筛分设备 > 直线振动筛

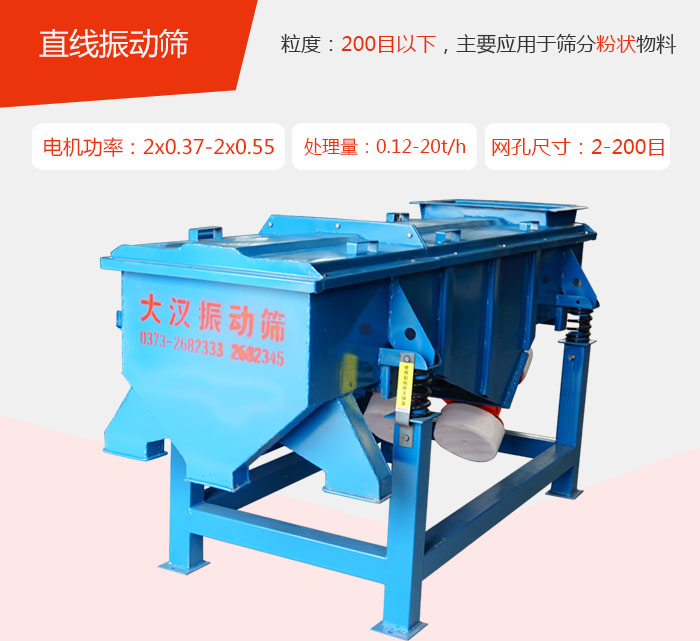

直线振动筛

产品名称:直线振动筛 价格:4000-46000元

产品型号: DZSF520-1550

产品简介:直线振动筛筛分效率高易维修、全封闭结构,无粉尘溢散,自动排料,等简单特点,直线振动筛分粒度可达200目以下,主要应用于筛分粉状物料。

产量:10-10t/h 进料尺寸:≤10mm 材质:碳钢/不锈钢

电机功率:2*(0.4-3.7)kw(普通型或防爆型可选)

咨询报价销售热线:0373-268 2333

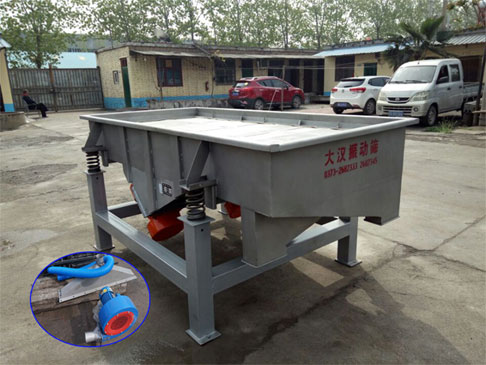

直线振动筛

直线振动筛试机效果演示:

物料进入筛网内利用振动电机的不断运动,实现物料在筛网上做抛物线运动,由于筛网网孔的大小不同,实现了物料的分级作用。

关于大汉牌直线振动筛

直线振动筛材质以前依碳钢材质为主,但对于用户对产品的要求越来越高所以材质方面也有很大的提升,现在主要集中在不锈钢材质。

我厂生产的DZSF系列直线振动筛是多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

直线振动筛分类

根据行业定制选型

直线振动筛可根据行业的使用场景,配套设备以及物料特性进行定制如下产品所示:

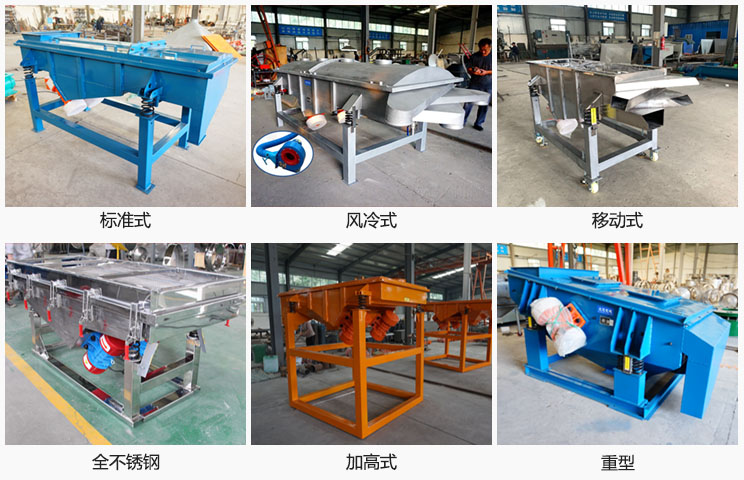

直线振动筛分标准式,风冷式移动式,移动式,全不锈钢,加高,重型等可根据需求定制

根据物料选择-筛网/网架

筛网:筛网可根据筛孔大小,形状的不同区分出物料的大小和形状并进行分离。

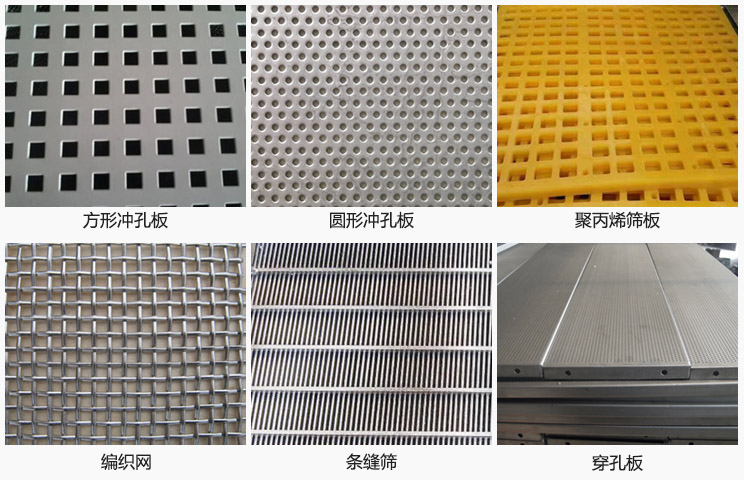

直线振动筛筛网分方形冲孔板,圆形冲孔板,聚丙烯筛板,编织网,条缝筛,穿孔板等。

网架:网架能够启到制成筛网的作用,保证筛网的张紧度,帮助物料顺畅的透过筛孔。

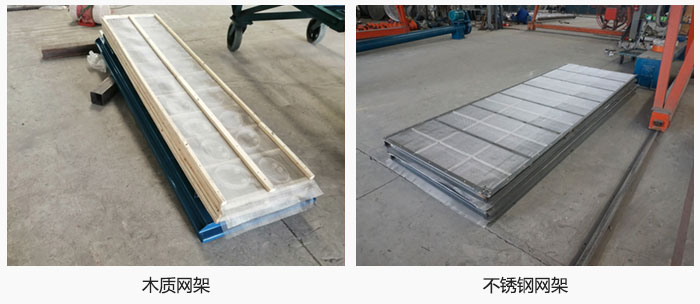

直线振动筛网架有木质网架,不锈钢网架。

直线振动筛工作原理:

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

直线振动筛原理示意图:物料从出料口进入直线振动筛筛箱内,由振动电机带动筛箱中的筛网进行振动实现,物料的抛物线与跳跃式运动。

直线振动筛技术参数

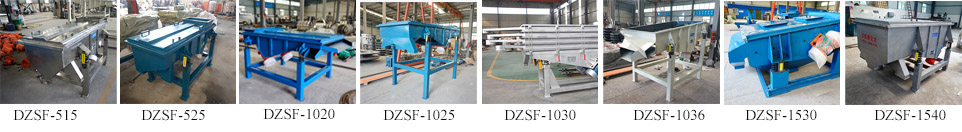

不同型号展示

型号 筛面尺寸(mm) 筛面层数 网孔尺寸目 处理量(t/h) 振次 双振幅(mm) 电机功率(kw) 振动方向角 外形尺寸(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120



直线振动筛工作特点:

1,该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业

2,直线振动筛属于双振动源,采用抛物线跳跃式筛分原理,在筛分的同时有一定的输送作用。

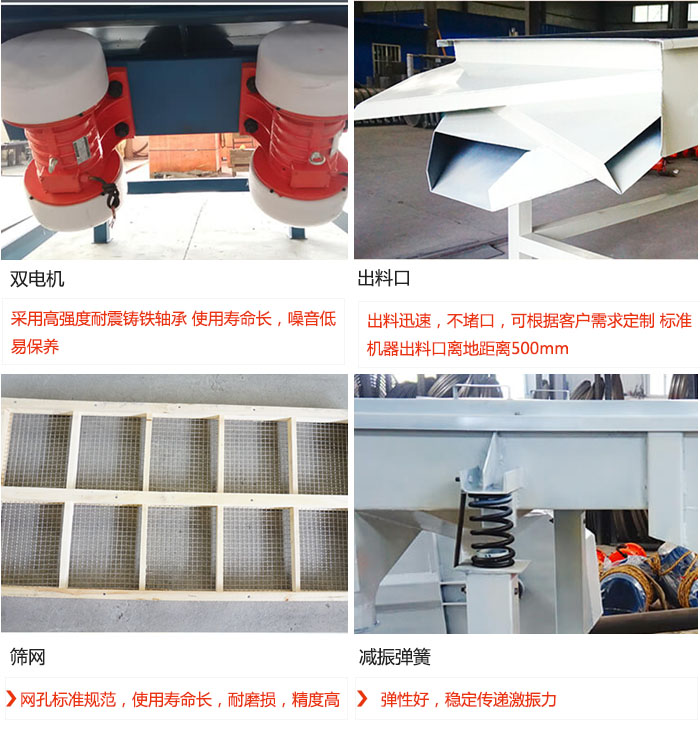

直线振动筛优势:双电机:采用高强度耐震铸铁轴承 使用寿命长,噪音低,易保养 出料口:出料迅速,不堵口,可根据客户需求定制 标准机器出料口离地距离500mm 筛网:网孔标准规范,使用寿命长,耐磨损,精度高 减振弹簧:弹性好,稳定传递激振力

直线振动筛主要适用行业:

直线振动筛适用物料的粒度在0.074-5mm之间,物料的含水量不能大于7%的粉状、颗粒状物料筛选和分级,广泛应用于塑料、磨料、砂子、粮食、炭素、化肥、中药材等物料。

物料 物料图 比重 筛网 型号 方法 处理能力公斤/小时
小米 小米展示图 0.15 250目 DZSF-515-2s 干式 600
石英砂 石英砂图片 1.6 70目 DZSF-1540-3s 湿式 30000
葡萄干 葡萄干图片 0.83 60目 DZSF-520-1s 湿式 6000
葵花籽 葵花籽展示图 0.04 80目 DZSF-525-1s 干式 7100
塑料颗粒 塑料颗粒图片 0.95 3mm DZSF-515-2s 干式 500
面粉 面粉展示图 0.6 24目 DH-515-3S 干式 1500
铁矿石粉 铁矿石粉展示图 2.3 150目 DZSF-1020-3s 干式 10000
矿渣 矿渣展示图 4 5mm DZSF-1020-1s 干式 10000
锯末 锯末展示图 0.2 80目 DZSF-1030-3S 干式 18000
金刚砂 金刚砂图片 4 60目 DZSF-515-1S 干式 300
木粉 木粉图片 0.4 120目 DZSF-1036-4s 湿式 2000
活性炭 活性炭展示图 0.8 36目 DZSF-515-1s 干式 500

直线振动筛型号说明:

D-------------------------------------------------------电机(振动源)

Z-------------------------------------------------------直线(运转轨迹)

SF------------------------------------------------------筛分机

1030---------------------------------------------------筛面尺寸(1000mm宽x3000mm长)

1-------------------------------------------------------一层(一层筛网二个出料口)

S------------------------------------------------------(304不锈钢)钢板材质

直线振动筛结构图

直线振动筛结构:出料口,筛体,传力板,上盖,电机座,电机,出料口,筛框,筛网,上弹簧座,弹簧,底腿。
