当前位置:首页 > 精细筛分设备 > 不锈钢旋振筛

不锈钢旋振筛

产品名称:不锈钢旋振筛

产品简介:不锈钢旋振筛与物料接触部分和底桶全部采用不锈钢材质制作而成,:耐腐蚀性、耐热性,主要应用于食品、医药等对卫生要求较高的行业,以及化工等有腐蚀性的产品筛分过程中,可筛至500目或0.028mm。

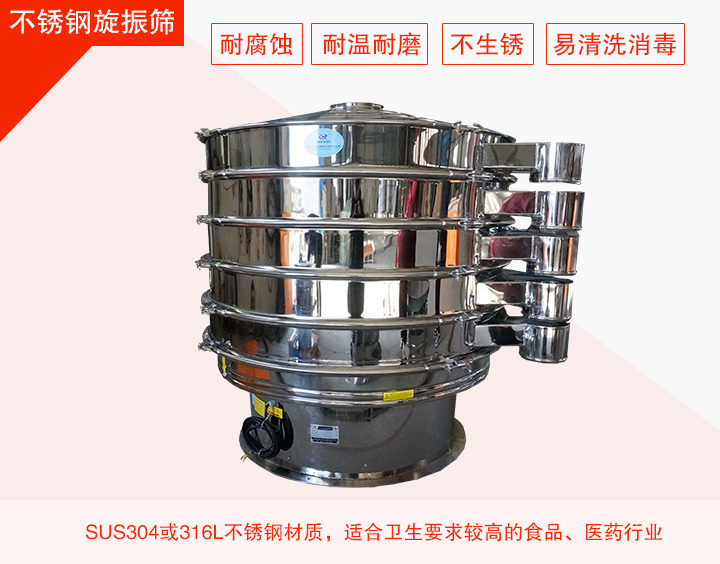

产品特点:耐腐蚀、耐200℃高温、不易生锈、易于清洗消毒、不易污染物料,全封闭结构,不扬尘、不溅料,保证了筛分环境的洁净性。

材质:SUS304或316L不锈钢 目数:500目-0.028mm

进料粒度:<10-30mm 产量:100-2000kg/h

销售热线:0373-268 2333

咨询报价

不锈钢旋振筛

不锈钢旋振筛视频:

将玉米颗粒投入振动筛内利用振动电机的振动,使物料在振动筛网上进行快速的筛分。

关于“不锈钢旋振筛”:

不锈钢旋振筛在材质方面能够分为两种:不锈钢+碳钢,全不锈钢两种。

不锈钢旋振筛整机采用304不锈钢材质干净,无卫生死角、耐腐蚀、耐高温、不易污染物料,一般用在对卫生条件要求非常高的行业,如医药、食品行业,可专门用来将液体或者粉状物料进行除杂、过滤、分级。

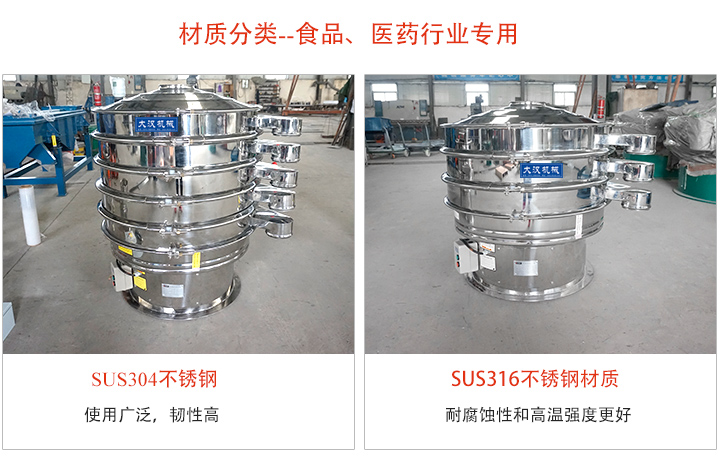

不锈钢旋振筛材质分类:304或316不锈钢

关于“大汉牌不锈钢旋振筛”:

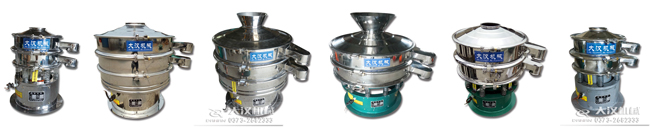

小型的,大型的,带料斗的,不同层级的,全不锈钢的,不锈钢+碳钢的。

大汉不锈钢旋振筛厂家可根据客户不同需求1-5层同时使用,不锈钢旋振筛型号从筛面直径分为400-2000mm、1-5层、304不锈及碳钢材质等各种型号齐全,可满足各种粉末、颗粒筛分需要求及液体过滤需求,也可设计为闸门式旋振筛、加缘式旋振筛等机型。

相比较其他厂家,大汉厂家生产的不锈钢旋振筛板块厚度控制在8-12mm,质量好,在抛光后筛机不会会发现一些暗斑,麻点,避免原料被污染。

大汉不锈钢旋振筛

大汉"不锈钢旋振筛的特点:

全封闭,无粉尘,可连续作业。

1、干净卫生:经过内外抛光打磨处理后更不易生锈,良好的清理性能可避免高温物料受到污染。

筛分精度高,效率高,筛网利用率高。

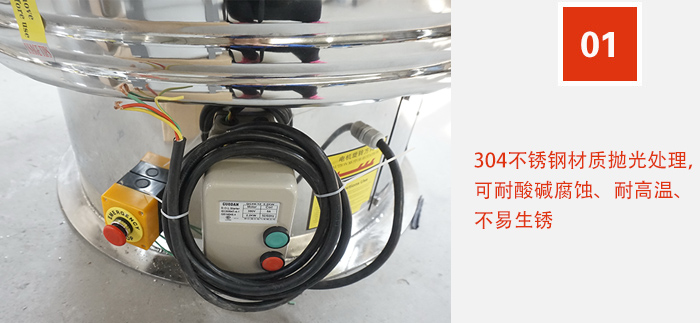

2、耐腐蚀:整机采用不锈钢材质抛光而成,防腐防蚀、耐酸耐碱。

3、耐高温:可以承受200℃-500℃的高温物料筛分。

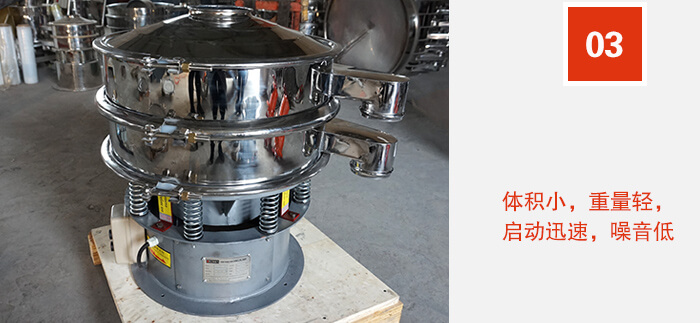

筛体积小,重量轻,启动迅速,噪音低。

4、筛分精度高:筛分细至500目或0.028mm,过滤可达5微米,筛分精细,网孔不易堵塞。

5、密封性好:整机采用全封闭结构,可减少物料在筛分过程中的粉尘飞扬、液体飞溅现象,减少对环境污染,避免物料之间交叉污染。

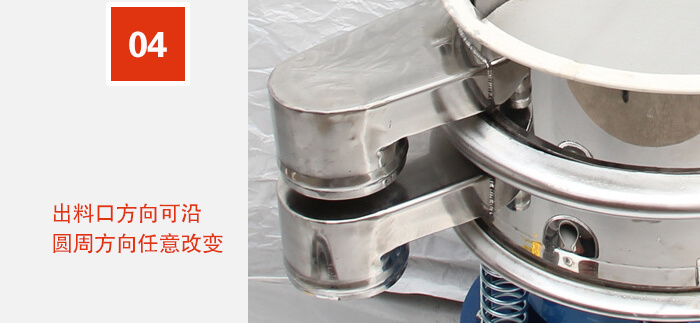

出料口方向可沿圆周方向任意改变。

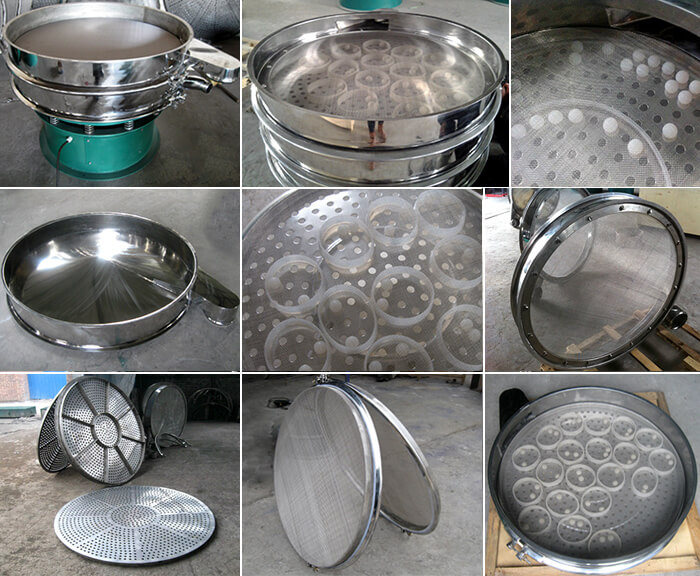

大汉”不锈钢旋振筛细节图:

内部结构图

不锈钢旋振筛的工作原理:

该产品的振动源采用的是振动电机,其不同的夹角振动幅度和频率都会有所不同,同时该产品也是出于旋振筛材质的一种。

不锈钢旋振筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,实现筛选除杂或过滤分级的目的。

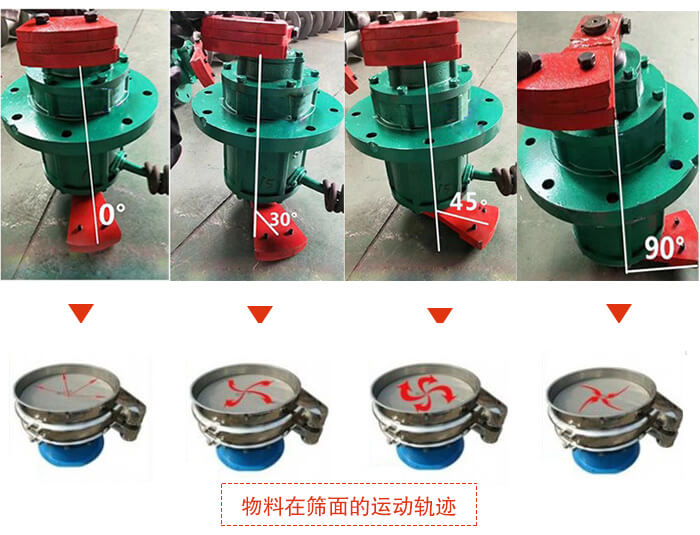

不锈钢旋振筛振动电机偏心块角度调整展示图

“大汉”不锈钢旋振筛一般结构图与尺寸表:

不锈钢旋振筛结构图

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

“大汉”不锈钢旋振筛型号示意图:

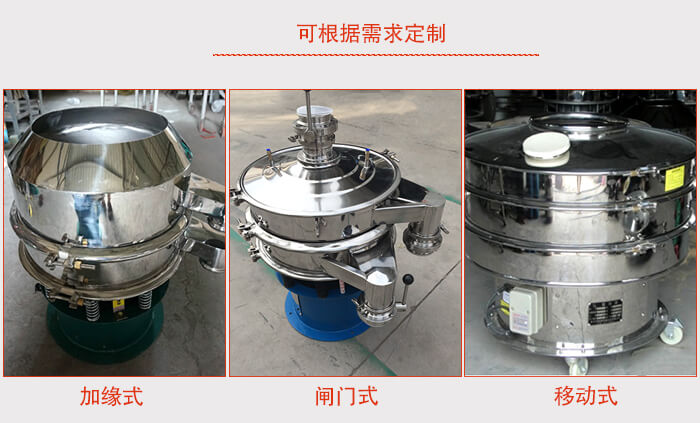

不锈钢旋振筛型号示意图

加缘式,闸门式,移动式。

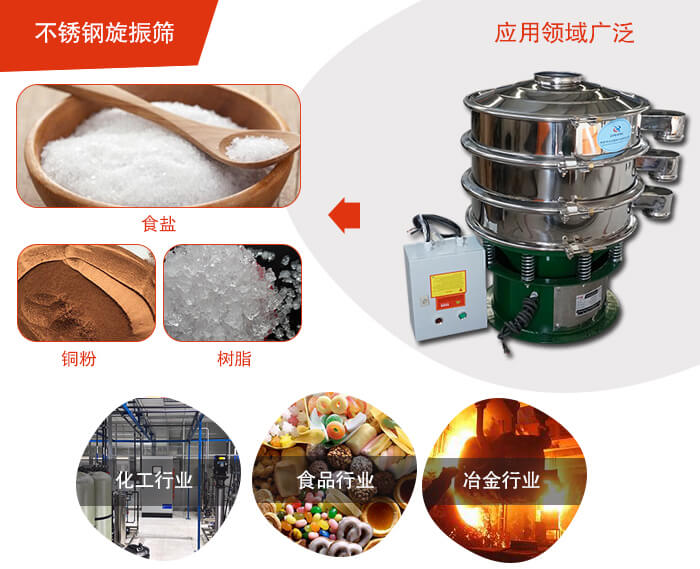

不锈钢旋振筛应用的行业:

不锈钢旋振筛应用的行业:高浓度浆液过滤筛分,奶粉,豆奶粉专用振动筛机

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

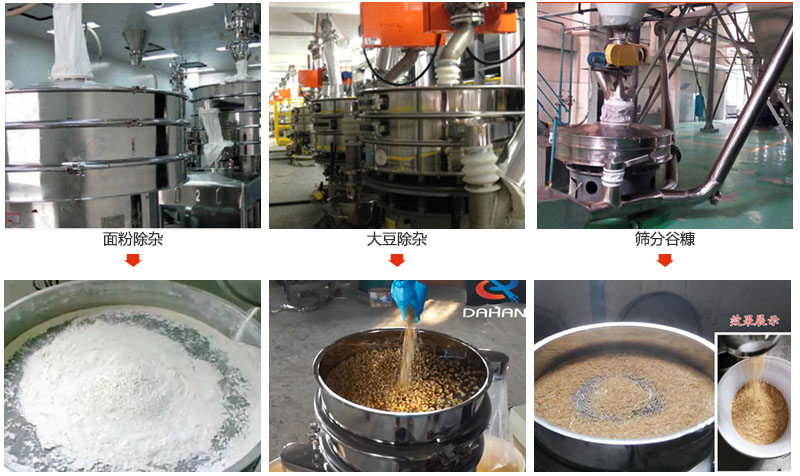

使用现场

不锈钢旋振筛筛分面粉,大豆,谷糠等物料使用现场展示。

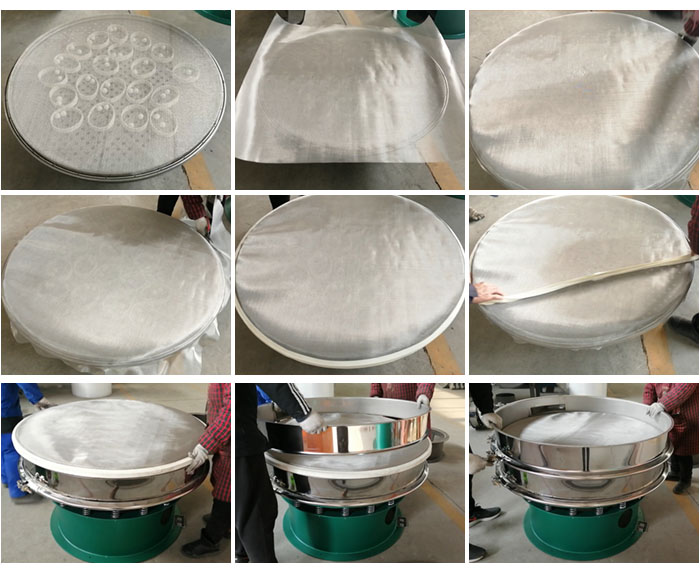

“大汉”不锈钢旋振筛换网图示:

不锈钢旋振筛子母扣安装步骤图示

关于 不锈钢振动筛换网步骤详解

视频讲解

“大汉”不锈钢旋振筛的安装与调试:

(一)设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

(二)设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

(三)开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。

(四)当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。

(五)调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
