不锈钢直线振动筛

产品名称:不锈钢直线振动筛 价格:4500-50000元

产品型号: DZSF-520-2S

产品简介:不锈钢直线振动筛为双振动电机,物料在筛面上被抛起跳跃或向前做直线运动,从而达到对物料进行筛选和分级的目的,适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

产量:20吨/时筛分细度:400目内

咨询报价销售热线:0373-268 2333

不锈钢直线振动筛

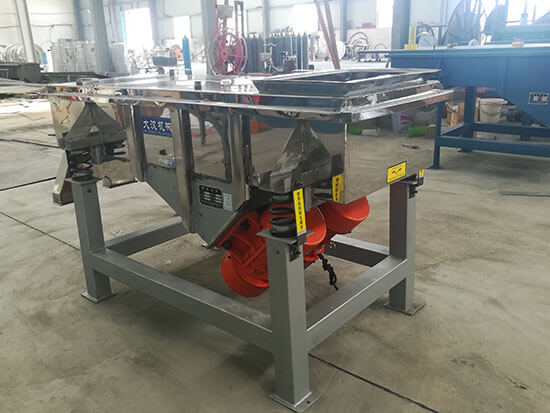

不锈钢直线振动筛试机                                                                     快速安装不锈钢直线振动筛

DZSF系列不锈钢直线振动筛

我厂生产的DZSF系列不锈钢直线振动筛是多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

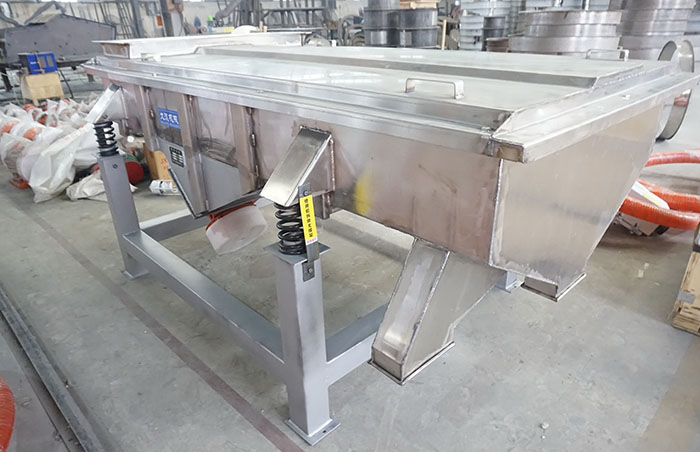

不锈钢直线振动筛图片

一、不锈钢直线振动筛工作原理

不锈钢直线振动筛工作原理:物料进入筛箱内,筛网与物料在振动电机的作用下,就能够实现物料的跳跃式向前运动,从而实现物料的筛分目的。

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

二、不锈钢直线振动筛工作特点

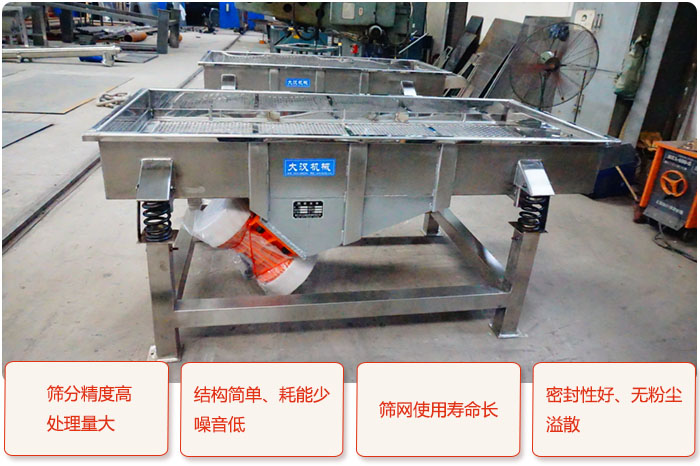

产品特点展示

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

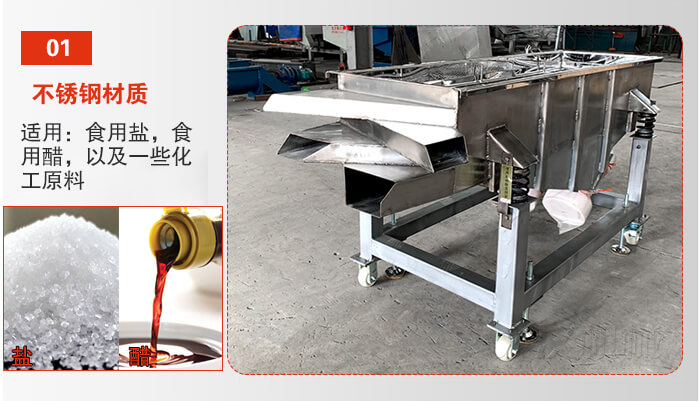

不锈钢直线振动筛采用不锈钢材质,适用于食用盐,食用醋等一些化工原料

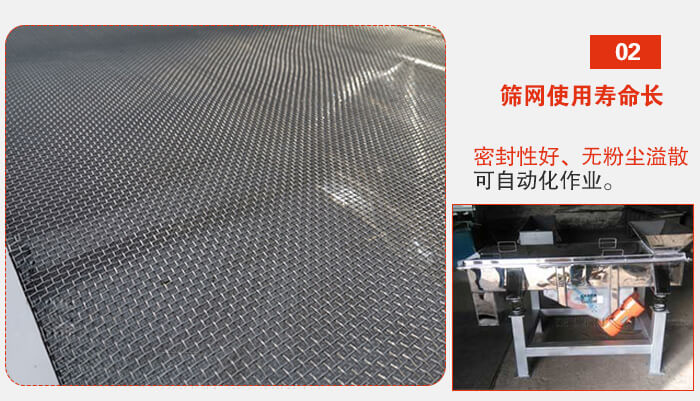

筛网展示图

三、不锈钢直线振动筛主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

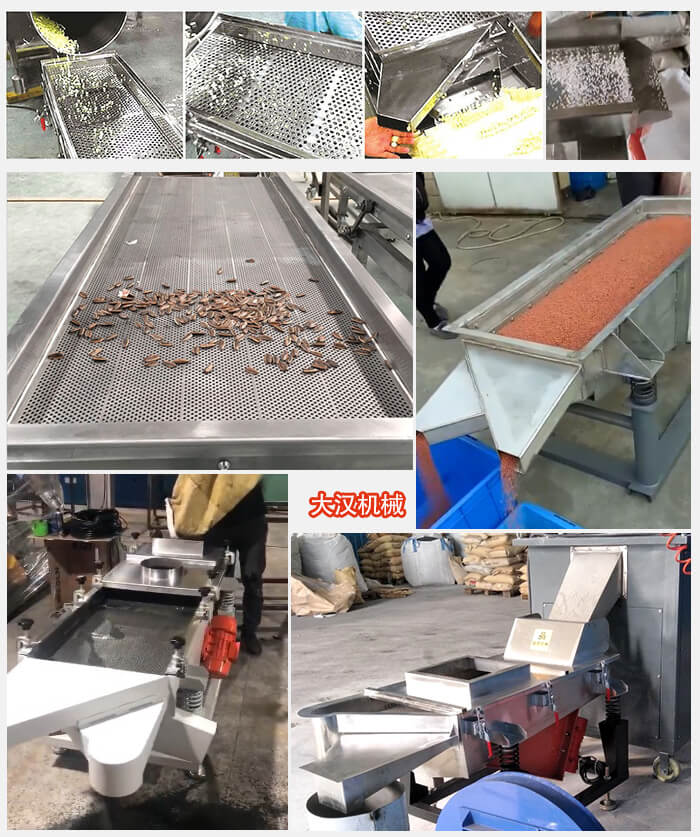

不锈钢直线振动筛应用效果反馈

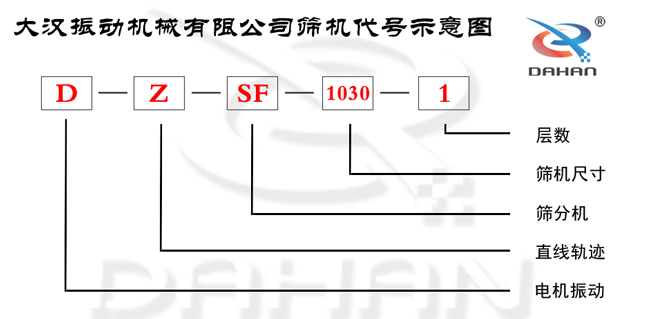

不锈钢直线振动筛代号示意图:D:电机振动Z:直线轨迹SF:筛分机1030:筛机尺寸1:层数

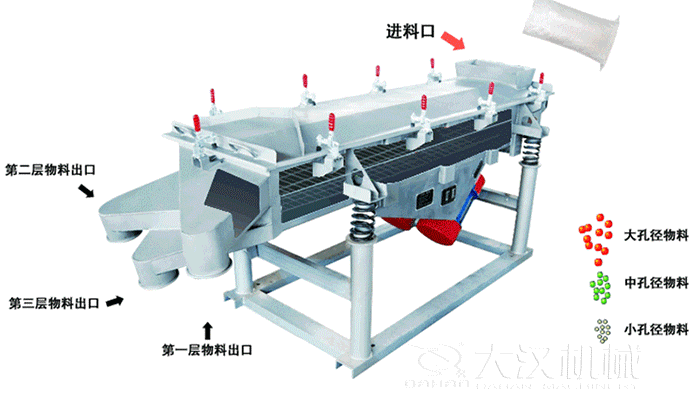

四、不锈钢直线振动筛筛分原理

物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

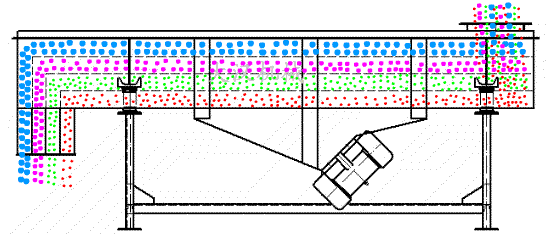

不锈钢直线振动筛物料运行轨迹图

五、不锈钢直线振动筛主要技术参数和外形尺寸

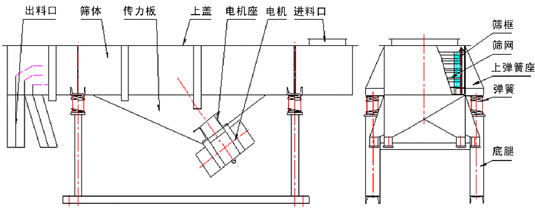

不锈钢直线振动筛结构:出料口,筛体,传力板,上盖,电机座,电机,筛网,上弹簧座。

型号 DZSF-520 DZSF-525 DZSF-530 DZSF-1020 DZSF-1025 DZSF-1030
公称尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度(mm) 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
筛面倾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°
振    幅 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5
层    数 1--6 1--6 1--6 1--6 1--6 1--6
功率(kw) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1)

六、不锈钢直线振动筛结构说明

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
