全不锈钢振动筛

产品名称:全不锈钢振动筛 价格:4600-8900元

产品型号: DH-800-1S

产品简介:全不锈钢振动筛整机采用304材质,同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高。

咨询报价销售热线:0373-268 2333

全不锈钢振动筛

不锈钢振动筛试机视频:

将钴粉投入全不锈钢振动筛内,由振动电机带动振动筛筛网进行振动,并利用筛网网孔的小实现物料的筛分目的。

一、关于“全不锈钢振动筛”:

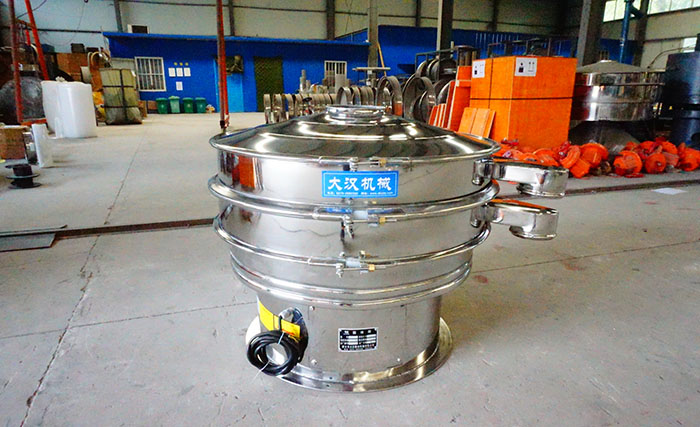

全不锈钢振动筛采用304不锈钢材质,利用不锈钢材质的耐氧化,防腐蚀的特点,实现物料的筛分目的。

该设备是所有振动筛分设备类产品的总称,确切的讲圆形的振动筛根据相关标准叫“旋振筛”,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”,本机是根据原料材质也可称为“全不锈钢振动筛”。

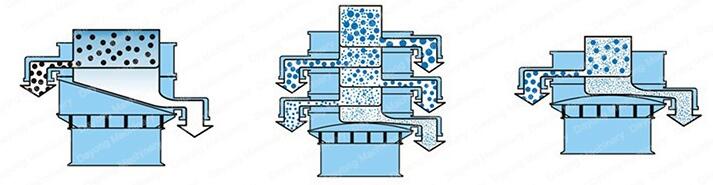

二、全不锈钢振动筛的工作原理:

全不锈钢振动筛的工作原理:该设备采用的是振动电机的偏心块运动,利用偏心块的夹角的不同,实现物料在筛网上做不同的运动并且实现筛分。

由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

三、关于“大汉牌全不锈钢振动筛”:

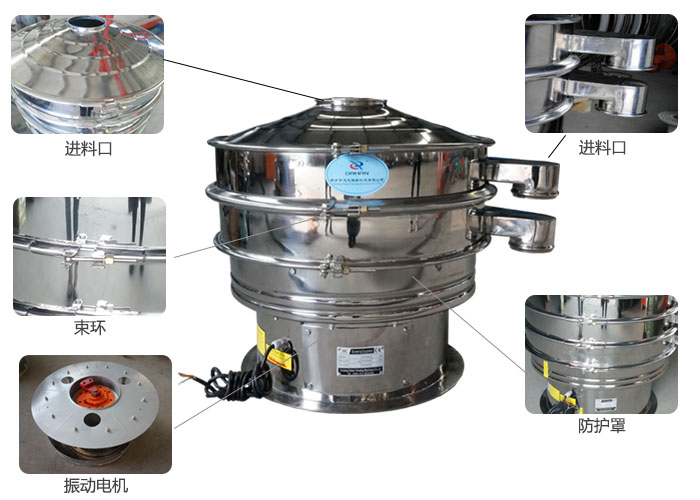

全不锈钢振动筛细节:束环,进料口,出料口,振动电机,防护罩等。

 "大汉"DH系列振动筛产品,经客户多年使用,获得大量的一线反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果更加优越,采用"通用"新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态,还是浆状的0-600目都可以过滤。"大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高。"大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择。

四、"大汉"全不锈钢振动筛的特点:

子母式网架结构,内置弹跳球清网装置设计精巧耐用,体积小节省空间

☆ 效率高、设计精巧耐用,粉类、粘液均可筛分。

☆ 换网容易、操作简单、清洗方便。

☆ 网孔不堵塞、粉末不飞扬、可筛至400目或0.028mm。

☆ 杂质、粗料自动排出,可以连续作业。

五、全不锈钢振动筛使用的行业:

全不锈钢振动筛可筛分物料展示

全不锈钢振动筛可筛分有轻度酸碱德物料以及卫生要求较高的行业中。例如:、工业药品、化妆品、油漆、中药粉、染整废水、助剂、活性碳等化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

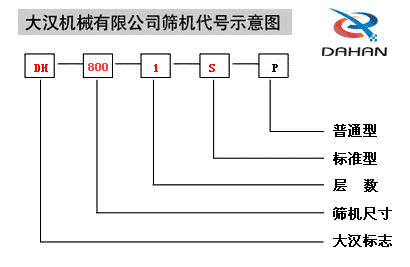

六、“大汉”全不锈钢振动筛代号示意图:

全不锈钢振动筛机代号示意图

七、“大汉”全不锈钢振动筛一般结构图与尺寸表:

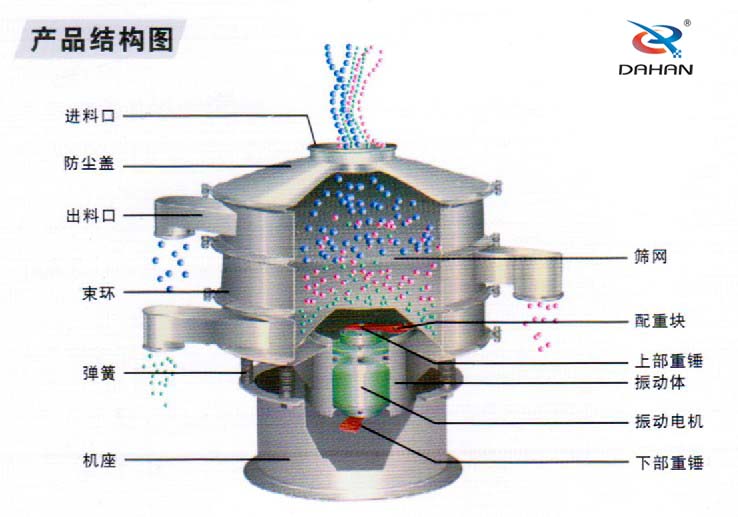

全不锈钢振动筛标准机型尺寸图表全不锈钢振动筛结构进料口,束环,机座,筛网,配重块,振动体,下部重锤,弹簧等。

型号 A B C D E F G H I
DH-800-1S 680 580 200 800 125 100 540 680 390



八、全不锈钢振动筛技术参数

功率kw:0.25-3,层数:1-5层,有效筛面直径mm:560-1960

九、“大汉”全不锈钢振动筛换网图示:

底框小V安装底座坐落在振动体上,缩颈小束环螺丝

将弹跳球,挡球环放置在托球板上

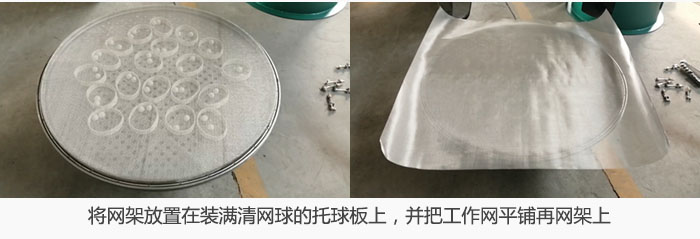

将网架放置在装满清网球的托球板上,并把工作网平铺在网架上。

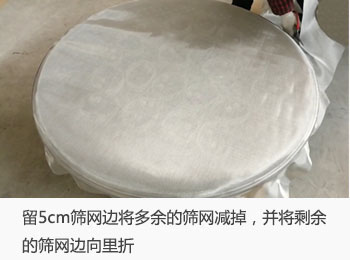

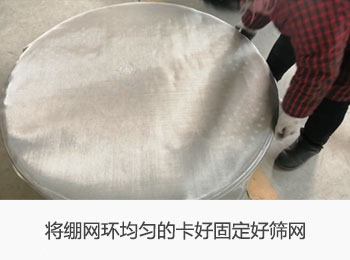

将绷网环均匀的卡好固定好筛网留5cm筛网边将多余的筛网剪掉并将多余的5cn筛网向里折

将U型密封件装在网架外,将网架托球板包好;网架已装好,网架托球板用工作网和密封件包裹好。

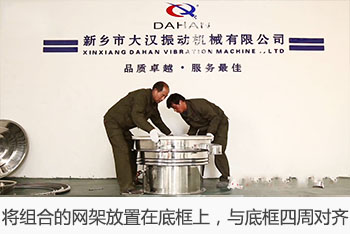

将组合的网架放置在底框上,与底框四周对齐。用大束环固定上框,网架,底框,用皮锤敲击四周。用小V密封件套在上框的翻边上,固定好。

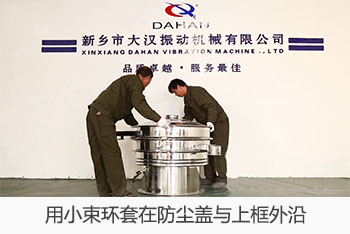

将全不锈钢振动筛的防尘盖放置在上框上。用小束环套在防尘盖与上框外沿。

换网完成的全不锈钢振动筛图片展示

九、“大汉”振动筛的安装与调试:

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。

本机只需三相开关一只(备注:使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

⑵设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

⑶开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。

⑸调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
