YTS系列圆筒回转筛

大型碳钢圆筒筛

一、圆筒回转筛概述

滚筒筛分机木屑筛分现场

YTS圆筒回转筛的主体结构是圆形筛分筒,它是由若干个圆型状筛网组成所以又被称之为圆筒筛,主要用于颗粒物料的分级处理,尤其适合粘湿物料的筛分,是耐火材料、煤、河砂分级、砂石块分级中经常使用的设备。圆筒筛整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境,通过变速减速系统使筛分筒在一定转速下旋转,在旋转过程中通过内、外筛的筛选,可将半成品分为标准颗粒、大颗粒、细颗粒三个级别,实现各种颗粒分级。

YTS圆筒回转筛筛选效果好,结构简单,筛分筒可封闭,易于密闭收尘,与一般振动筛相比,筛孔不易堵塞。

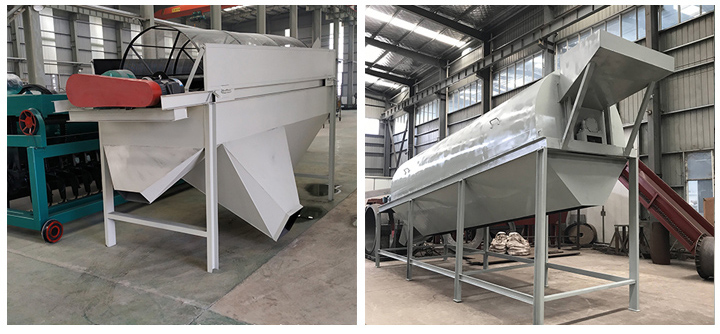

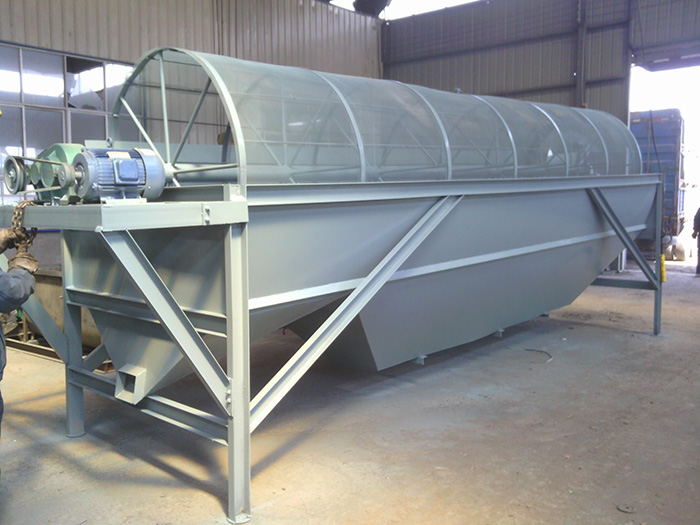

二、圆筒回转筛图片

圆筒筛图片

三、圆筒回转筛工作原理

圆筒回转筛是由圆形或六角形圆筒、机架、漏斗、减速器、驱动电动机及辅助结构等部分组成,需分级的物料由造粒机送入圆筒筛进料口,经内筛筒螺旋推送进入后,在旋转过程中通过内、外筛的筛选,可将半成品分为标准颗粒、大颗粒、细颗粒三个级别,实现各种颗粒分级。

圆筒筛工作原理视频粒

四、圆筒回转筛技术参数

圆筒筛型号 筒体规格 筒体倾角 筒体转速
(r/min)
筛孔尺寸
(mm)
大进料粒度
(mm)
产量(m3/h) 功率
(kw)
筛孔(2mm) 筛孔(30mm)
YTS1030 Φ1×3 5-7° 22.5 2-30 60 10 60 4
YTS1040 Φ1×4 5-7° 25 2-30 60 11 80 4
YTS1230 Φ1.2×3 5-7° 20 2-30 70 12 100 5.5
YTS1240 Φ1.2×4 5-7° 20 2-30 70 14 120 5.5
YTS1250 Φ1.2×5 5-7° 20 2-30 70 15 140 5.5
YTS1530 Φ1.5×3 5-7° 17 2-30 80 18 150 5.5
YTS1540 Φ1.5×4 5-7° 17 2-30 80 18 150 7.5
YTS1550 Φ1.5×5 5-7° 17 2-30 80 20 180 11
YTS1560 Φ1.5×6 5-7° 17 2-30 80 22 200 11
YTS2040 Φ2×4 5-7° 12 5-60 90 25 250 15
YTS2050 Φ2×5 5-7° 12 5-60 90 30 300 15
YTS2060 Φ2×6 5-7° 12 5-60 90 35 350 18.5

温馨小提示

1、外型尺寸是按筒体长计;

2、处理量是按大孔径计算;

3、倾斜角度和每节长度视物料不同而不同;

4、质量按筒体长且使用编织网时计;

5、物料大块所占比例不超过10%。

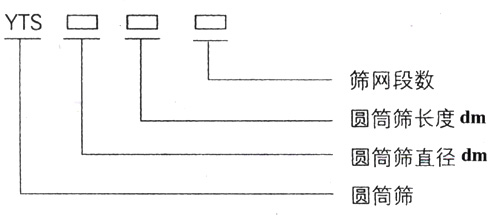

五、圆筒回转筛型号说明

滚筒筛型号:筛网段数,圆筒筛长度,直径。

六、圆筒回转筛结构

圆筒筛结构

七、圆筒回转筛性能特点

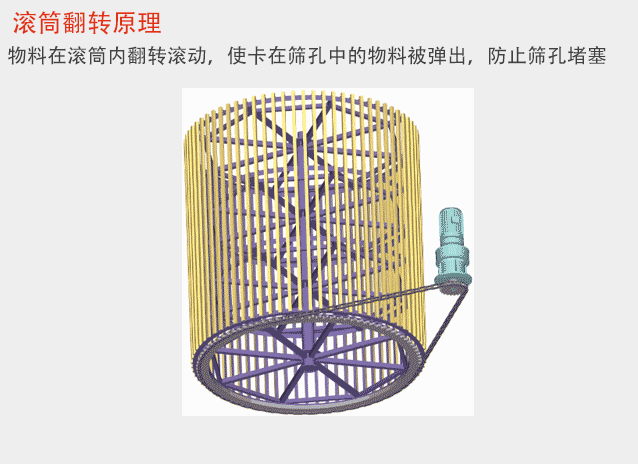

1、圆筒筛利用滚筒翻转的作用来进行筛分物料,物料在滚筒内不断翻转滚动,能保证在筛选潮湿,粘稠的材料时不容易堵塞,保证筛分顺利进行,不需要停机清理。

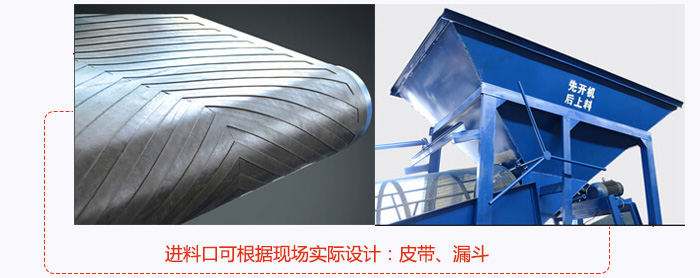

进料口可根据现场实际设计:皮带式,漏斗式

2、在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内产量大,可达800吨/时。

圆筒筛工作原理

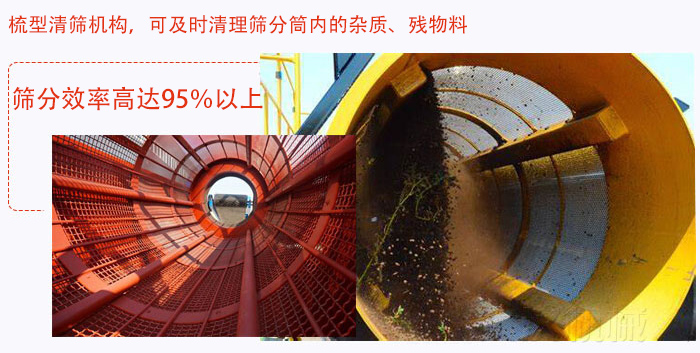

3、设备可设有梳型清筛机构,可及时清理掉筛分筒内的杂质、残留物料,筛分效率高达95%以上。

筛分效率高

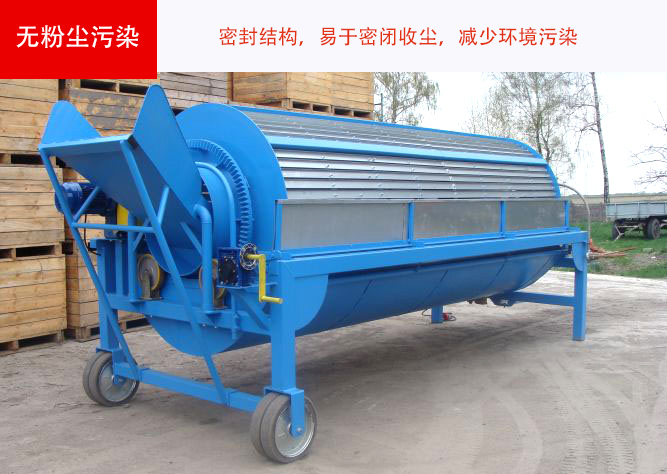

4、可采用完全密封设计,以尽量减少操作过程中空气中细小物质的悬浮,避免工作环境污染。

无粉尘污染

5、易损件均采用较高的耐磨材质,要比以往设备的使用寿命高于1.5倍。

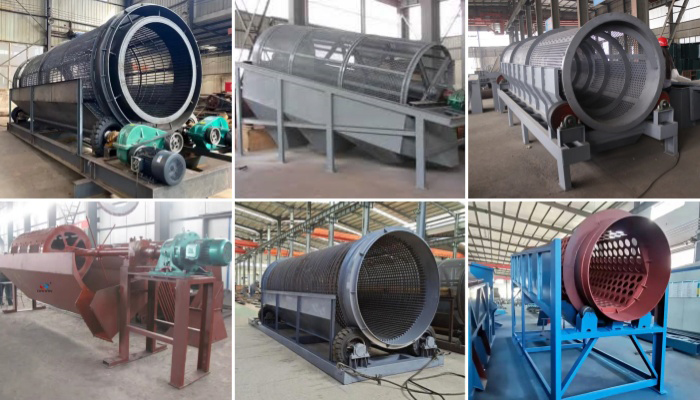

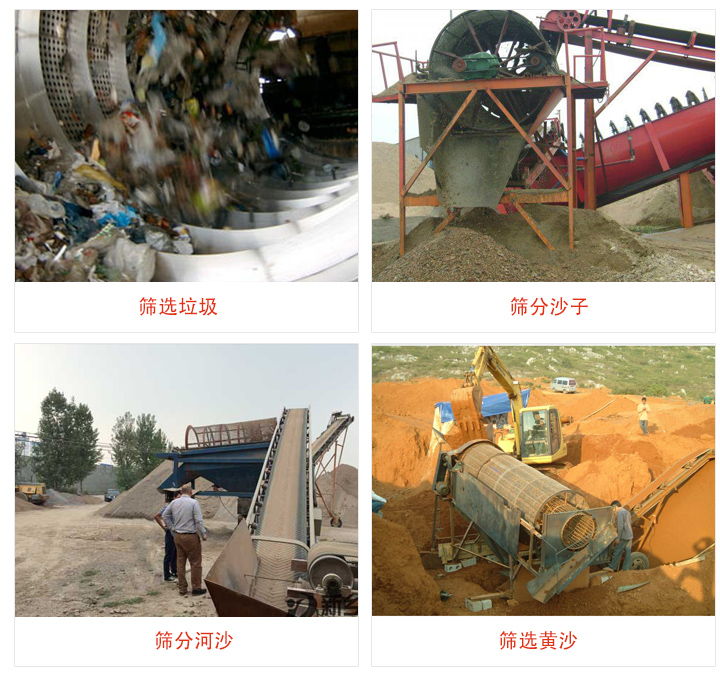

八、圆筒回转筛客户案例

圆筒筛客户案例

圆筒回转筛(圆筒筛)主要是针对物料的颗粒大小进行分级,在筛分潮湿性、粘附性的物料中优势突出,可以达到不粘网、不堵孔的目的,广泛应用于冶金、建材、化工、粮食、医药、磨料及化肥等行业的干式粉状或颗粒状物料的筛分,特别适合于干 法生产机制砂,也可用于颗粒状的湿物料筛分。
