直线振动筛结构以及各部分功能介绍

发布时间:2012-09-06 00:00:00 浏览次数:

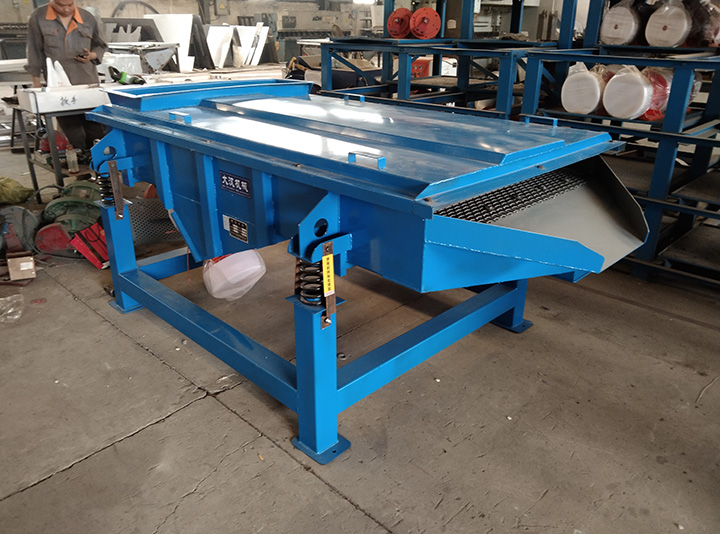

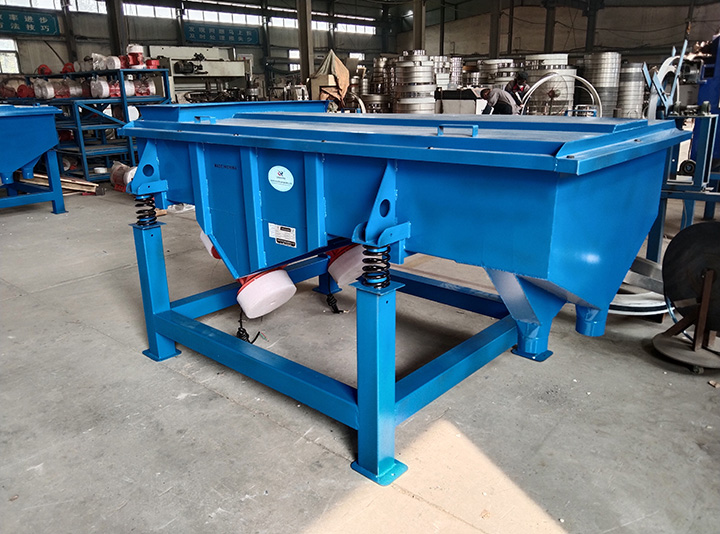

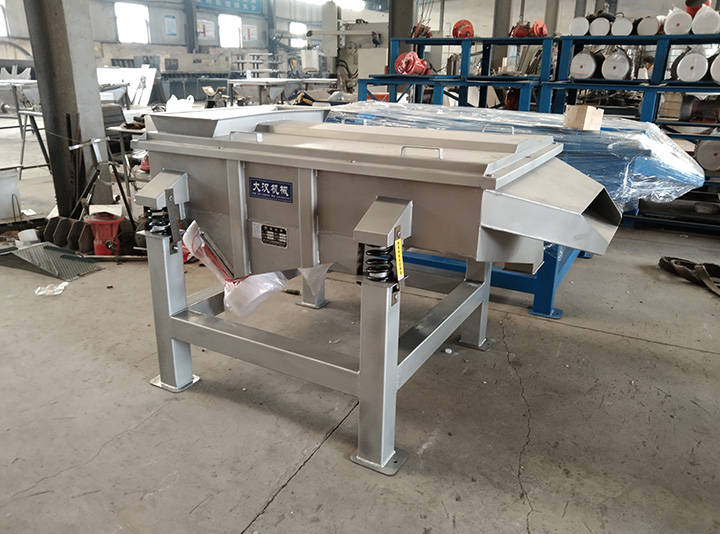

 本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
    1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
    2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
    3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。就我公司来说,现在直线振动筛一般都是用的不锈钢筛网为304材质。
    4、振动电机(使用与维修方法详见振动电机使用说明书)。
    5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
    6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
    7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
    直线振动筛安装前的准备 1、检查电机标牌是否与要求相符。 2、用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。
    3、检查电机各紧固件,谨防松动。
    4、检查电机表面有无损坏、变形。
    5、检查是否转动灵活,若有异常,应排除。
    6、检查电源,是否缺相,并空载运行5分钟。
    安装与调整
    1、电机应紧固在安装面上,安装面必须光滑、平整。
    2、电机可水平安装。 3、电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。
    4、电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。
    5、激振力的调整。
    直线振动筛使用与维修
    1、本机应装设电气保护装置。
    2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
    3、当电机旋转方向不符合要求时,调整电源相序即可。
    4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
    5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
    6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
    直线振动筛日常保养
    1、启动前:
    (1)检查粗网及细网有无破损 (2)检查运输支撑是否拆除。
    2、启动时:
    (1)注意有无异常杂音 (2)电流是否稳定 (3)振动有无异状
    3、使用后:每次使用完毕即清理干净.
    定期保养
    定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。 直线振动筛的安装调试和试运转:
    (一)安装:
    1、机器安装前,首先按照装箱单检查零部件是否齐全和损坏。
    2、按照安装图进行设备安装,基础应有足够的刚度和强度,以支承振动筛的全部动负荷和静负荷。
    3、确保筛箱与料斗、溜槽等非运动件之间应保持小75mm的间隙。
    4、安装时,筛箱的四角要水平。
    (二)调整与试运转:
    1、弹簧必须处于垂直状态,弹簧上支座与弹簧接触面必须成水平状态,调整好后用螺栓把弹簧上支座固定在筛箱耳轴上,然后焊成一体。
    2、空载试动转时间不低于2小时,空载试运转合格后,可投入负载试运转,负载试车可按工艺试车要求进行
