直线振动筛

直线振动筛

产品简介:直线振动筛筛分产量高,效率达96%,筛网1-5层可选,可将物料筛分成2-6个不同等级。

处理量:20t/h 物料粒度:0.074-5mm振动方向角:45-60°

适用物料:化工、食品、塑料、磨料、陶瓷等中干式粉状或颗粒状物料。

咨询报价销售热线:0373-268 2333

关于直线振动筛

直线振动筛简称直线筛,属于一种轻型筛分设备,主要分为碳钢和不锈钢两种材质,筛面可以设计成1-5层筛网,可以同时进行2-6个不同粒度等级的筛选和分级,筛分效率可以达到96%以上,适用于400目以内的粉尘,颗粒物料的筛分分级。

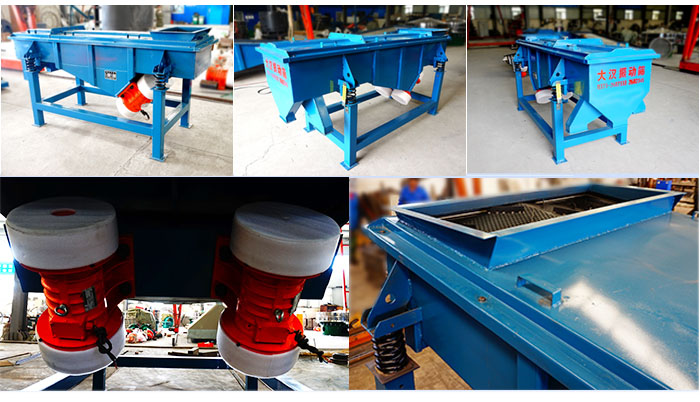

直线振动筛不同角度展示图

直线振动筛应用行业

直线振动筛应用行业/;磨料,化肥,化工,冶金。

食品行业:大豆、板栗、花生、芝麻、麦芽、稻谷、大米等。

化工行业:化肥、尿素、石油焦、树脂、涂料等。

医药行业:中药粉、中药饮片、颗粒药丸、微丸等。

冶金行业:耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂等。

直线振动筛的特点

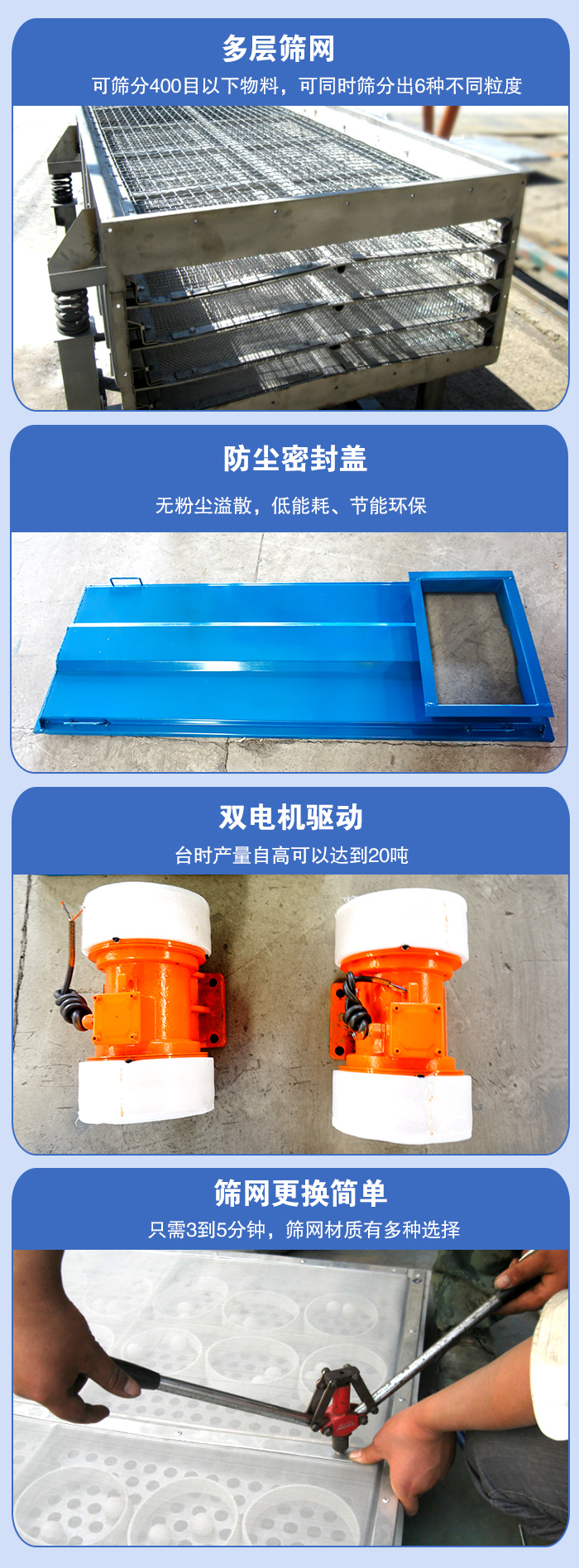

直线振动筛的特点:多层筛网:可筛分400目以下物料,可同时筛分出6种不同粒度。防尘密封盖:无粉尘溢散,低能耗,。双电机驱动:台时产量高可以达到20吨。筛网更换简单:只需3到5分钟,筛网材质有多种选择。

1、可筛分400目以下颗粒状物料,多可同时筛分出6种不同粒度的物料,满足不同客户的需要;

2、全封闭结构,无粉尘溢散,低能耗;

3、双电机驱动,台时产量自高可以达到20吨;

4、筛网更换简单迅速,只需3到5分钟,筛网材质有多种选择(尼龙、特种龙、PP网);

5、可以按需定制。

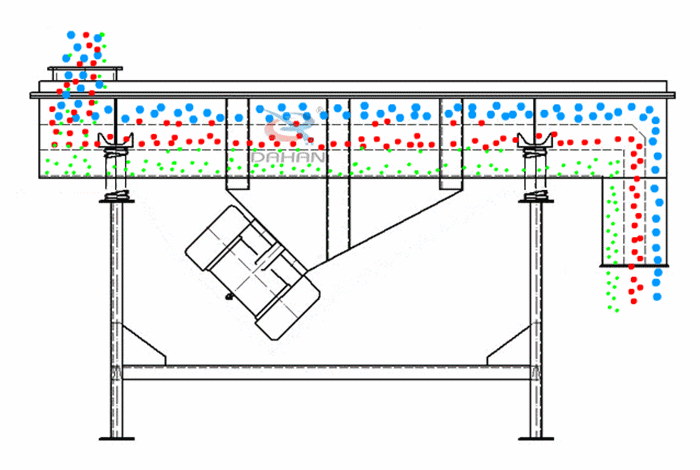

直线振动筛工作原理

直线振动筛工作原理是由两个振动源共同工作完成的,两个振动电机的共同振动带动物料进入筛箱内。

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。采为双振动电机驱动,当物料从给料机均匀地进入筛分机的进料口时,两台电机通过同步、反向旋转时所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,在激振力和物料自重力的共同作用下,使物料在筛面上被抛起向前作直线运动,物料通过多层筛网产生数种规格的筛上物、筛下物,然后又分别从各自的出口排出,从而达到筛分的目的。

大汉直线振动筛代号示意图

D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机

520---------------------------------筛面尺寸(500mm宽x2000mm长)

3-------------------------------------三层(三层筛网四个出料口)

S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】

直线振动筛一般结构图与尺寸表:

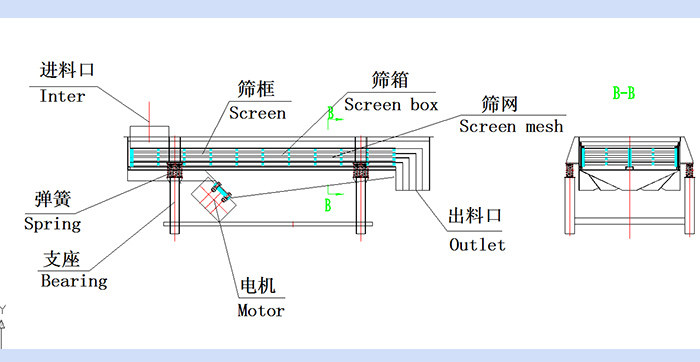

直线振动筛结构图:进料口,筛框,筛箱,筛网,出料口,弹簧,支座,电机,出料口。

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

直线振动筛安装与调试

安装前的准备

1、检查电机标牌是否与要求相符。

2、检查电机表面有无损坏、变形。

3、检查电机各紧固件,谨防松动。

4、检查电源,是否缺相,并空载运行5分钟。

5、检查是否转动灵活,若有异常,应排除。

6、用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。

安装与调整

1、电机应紧固在安装面上,安装面必须光滑、平整。

2、电机可水平安装。

3、激振力的调整。

4、电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。

5、电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定

直线振动筛换网步骤

一步:打开防尘盖,将筛框从直线振动筛中整体取出。

第二步:将筛框与筛体接触处的压条拿出来。

第三步:将母网平铺于筛框四周,用钉子固定住,再用取下薄压条将其压住。再订紧牢固。

第四步:托球网装钉好后翻过来,在每格内放置2-3颗橡胶球。将工作筛网平铺于筛框将其拉平钉。

第五步:将钉好的筛框按实用筛网由细到粗放置于箱体内,并用压铁压住然后紧固压紧螺栓。使筛框与箱体配合紧密。

第六步:开机后再停机对螺丝再次进行紧固,生产中若发现木框松动应紧固螺栓。

以上就是直线振动筛的换网方法与步骤。
