TH型斗式提升机

浏览次数:

TH斗式提升机

TH/HL型斗式提升机产品概述:

TH链条斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料,挖取式装料,提升高度为50m,提升产量:15.77-185m³/h

结构功能介绍 —价格:9800-45000元

牵引件:优质合金钢高度圆环链

传动装置:ZJ型减速器和ZQ型减速器

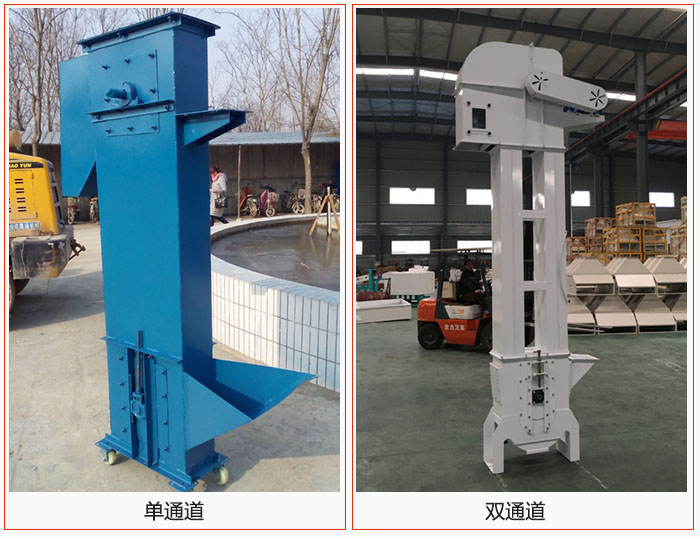

中部机壳:单、双通道两种形式为机内重锤箱恒力自动张紧。

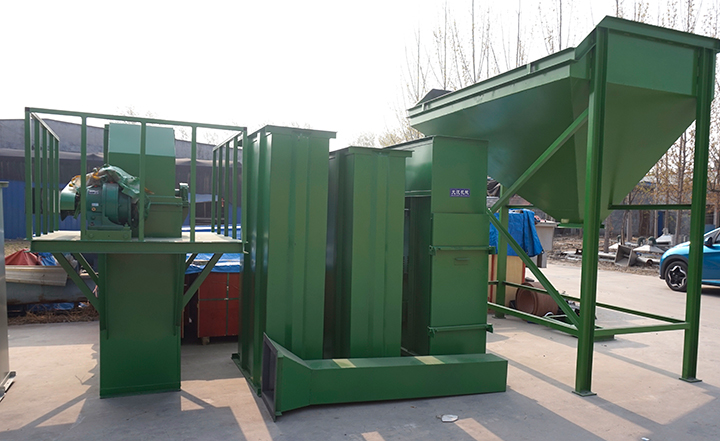

TH型斗式提升机不同外形分类展示

链轮:可换轮缘组合式结构(使用寿命长,轮缘更换工作简便)

下部:重力自动张紧装置(能保持恒定的张紧力,避免打滑或脱链)

料斗分类:ZH型(中深斗),SH型(深斗)

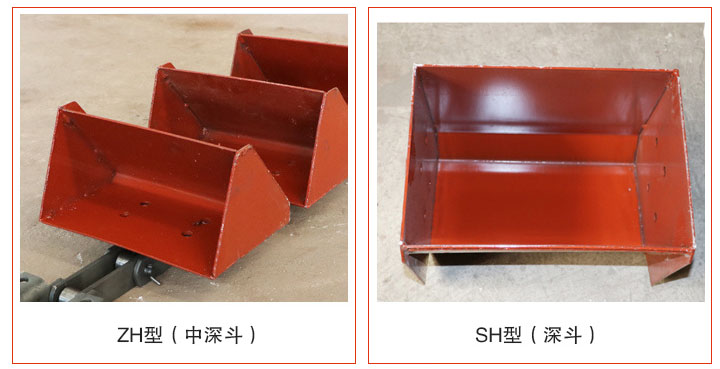

TH型斗式提升机不同料斗展示

ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。

SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。

TH型斗式提升机主要特点:

TH型斗式提升机在牵引装置,中部机壳与下部机壳的改造和提升提高了设备的整体耐磨性,延长适用寿命,同时根据 不同性质的物料还能够选择合适的料斗大大提高了提升产量。

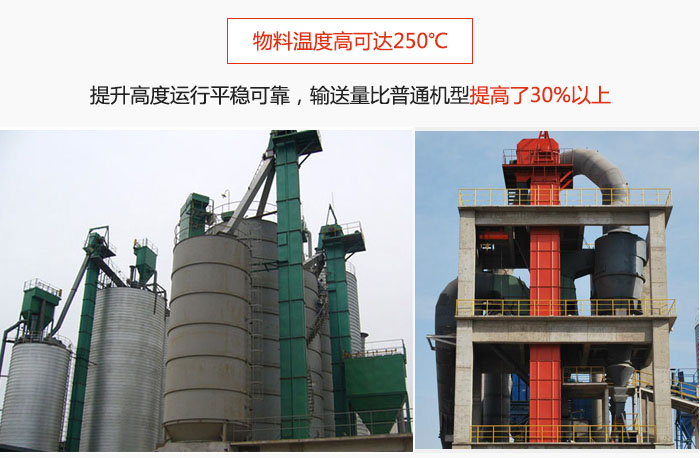

TH型斗式提升机主要特点:物料温度高可达250℃,提升高度运行平稳可靠,提升输送量比普通机型提高30%以上。

TH型斗式提升机工作原理

TH型斗式提升机采用电机驱动,电机联动减速机降速、通过联轴器传给主轴链轮,链轮转动带动传动带循环转动,传动带均匀布置有同样大小的料斗,通过料斗循环交替从底部料仓把物料盛起向上送料。等料斗传到上出料口,料斗翻起把物料导入存储料仓,提升机就是这样循环提升送料的。

TH型斗式提升机型号与参数:

型号 TH160 TH200 TH250 TH315 TH400 TH500 TH630
料斗形式 ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH
输送量m³/h 普通型 15 25 18 29 31 48 35 60 60 94 75 118 114 185
改进型 - - - - - - 46 80 80 125 100 157 152 246
料斗 斗宽mm 160 200 250 315 400 500 630
斗容L 1.2 1.9 1.5 2.4 3.0 4.6 3.75 6.0 5.9 9.5 9.3 15.0 14.6 23.6
斗距mm 普通型 500 512 688
改进型 - 384 516
链条 圆钢(直径×节距)mm 14×50 18×64 22×86
环数 普通型 9 7 7
改进型 - 5 5
料斗运行速度m/s 1.2 1.4 1.5
主链轮节圆直径mm 300 365 520 630 710 800 900
主轴转速r/min 69.71 63.22 44.11 42.5 37.6 35.8 31.8
物料*大块度mm 20 25 30 35 40 50 60

注:表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充,实际应用时要考虑填充系数。2、表中改进型只有TH315、TH400、TH500、TH630。

TH型斗式提升机外形示意图:

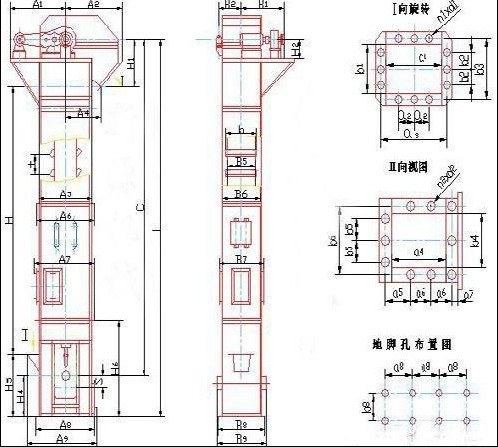

TH型斗式提升机外形结构示意图

TH型斗式提升机安装尺寸:

安装尺寸表

TH型斗式提升机适用范围

TH型斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料 ,物料温度在250℃以下。如:煤、水泥、碎石、砂子、化肥、粮食等。

TH型斗式提升机适用物料煤、水泥、碎石、砂子、化肥、粮食展示图。

TH型斗式提升机常见问题及处理方法

故障名称 产生原因 处理方法
造成停车   1、胶带太松。
  2、卸料机构卸料量太大,在成提升机底部物料存积太多。
  3、底部或其他部位有硬物将料斗同机卡住。
  4、料斗脱落。
  1、调整涨紧装置。
  2、挖取底部存积物料。
  3、取走硬物。
  4、重新安装。
有不正常的异响   1、输送带发生偏移。
  2、料斗松动。
  3、机壳内有大块杂物。
  1、调整涨紧装置。
  2、重新紧固。
  3、取走杂物。
输送带偏移   1、滚轮两边有高有低。
  2、滚轮表面有大量物料粘住。
  3、进料时偏向料斗的一边。
  1、重新调整涨紧装置。
  2、铲除滚轮表面物料。
  3、调节进料口位置,调节下料机位置。
