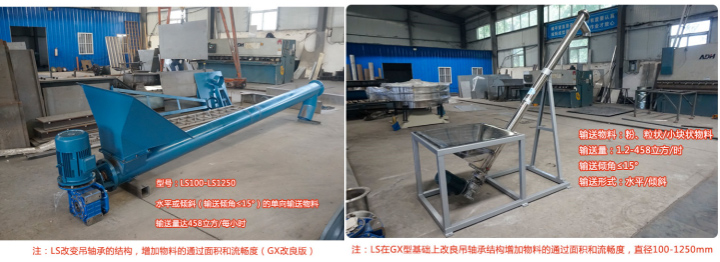

ls螺旋输送机

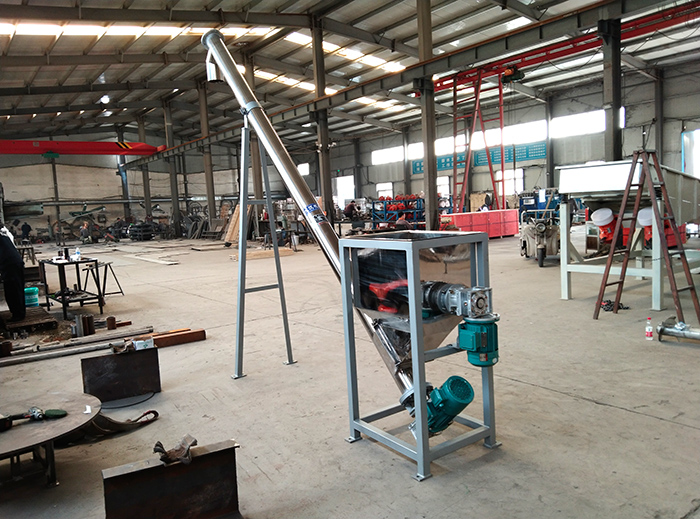

倾角为30°且加装料斗的ls螺旋输送机

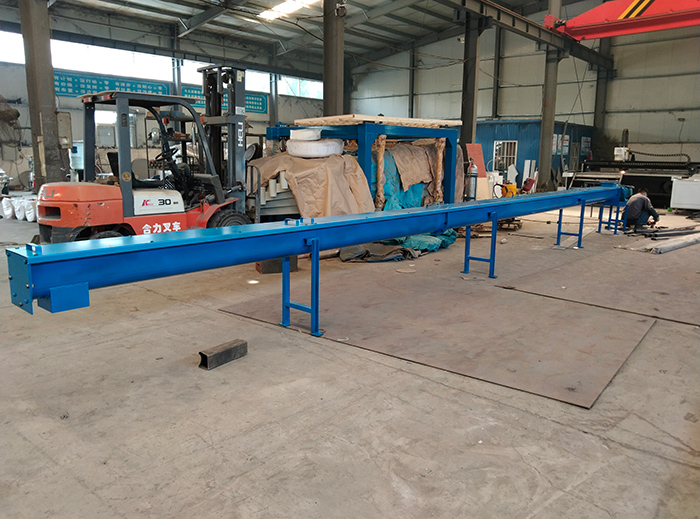

LS螺旋输送机输送粮食-密封式输送,无粉尘污染

ls螺旋输送机产品概述:

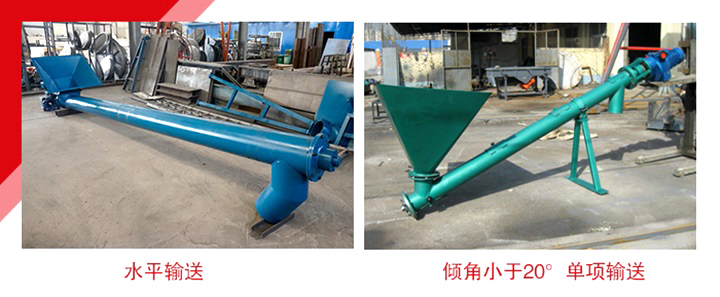

LS螺旋输送机全密封结构,不溢散,输送倾角:0°-45°.

ls螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,没有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接,拆卸螺旋时,不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长,适应性强,安装维修方便。



ls螺旋输送机结构介绍:

ls螺旋输送机本体由头节、中间节、尾节三种组成。

一般情况下,出厂总装时将中间节按长度长短依次排列,长的中间节靠近头节,相同 长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。

ls螺旋输送机头节有:减速机电机等驱动装置,中间节有螺旋管和机壳组成,尾部由轴承固定。

头节:在头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。

:ls螺旋输送机若想实现长距离的输送就要加装轴承辅助实现。

螺旋面:螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。各螺旋轴之间采用法兰式联接, 保证了联接轴的互换性,便于维修。

ls螺旋输送机实体螺旋与带式螺旋简图展示

进、出料装置:进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口三种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

螺旋输送机加装盖口夹主要为了方便观察和防止堵塞。

驱动装置:有ZQ系列减速器+Y系列电动机YTC齿轮减速电机两种。

进料口,出料口图片展示

LS螺旋输送机驱动装置展示图

按螺旋机中间吊轴承种类分为:

M1—为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输送物料温度≤80℃(订货时可不注明)。

M2—为滑动吊轴承,设防尘密封装置,常用在输送物料温度比较高(>80℃),或输送液状物料。

ls螺旋输送机主要特点:

1.承载能力大、安全可靠。

整机体积小,转速高,确保快速均匀输送

2.适应性强、安装维修方便、寿命长。

ls螺旋输送机噪音低,适应性强,进出料口位置布置灵活

3.整机体积小、转速高、确保快速均匀输送。

ls螺旋输送机密封性好外壳采用无缝钢管制作

4.出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活

5.密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。

ls螺旋输送机工作原理

ls螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

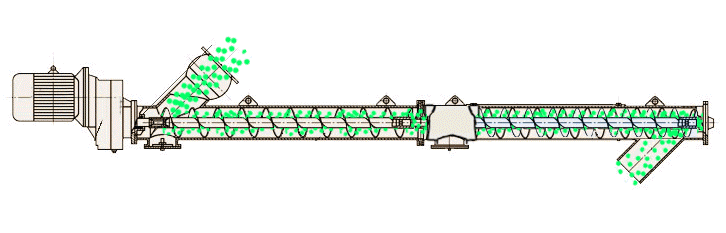

ls螺旋输送机运行原理视频—将物料投入进料口内,利用螺旋叶片的旋转推动完成物料的输送。

ls螺旋输送机主要技术参数

型号规格 直径(mm) 螺距(mm) 转速(r/min) 输送量(m³/h) 转速(r/min) 输送量(m³/h) 转速(r/min) 输送量(m³/h) 转速(r/min) 输送量(m³/h)
D S n φ=0.33 n φ=0.33 n φ=0.33 n φ=0.33
小型 LS100 100 100 140 2.2 112 1.7 90 1.4 71 1.1
LS125 125 125 125 3.8 100 3 80 2.4 63 1.9
LS160 160 160 112 7.1 90 5.7 71 4.5 56 3.6
LS200 200 200 100 12.4 80 9.9 63 7.8 50 6.2
中型 LS250 250 250 90 21.8 71 17.2 56 13.6 45 10.9
LS315 315 315 80 38.8 63 30.5 50 24.2 40 13.4
LS400 400 355 71 62.5 56 49.3 45 38.6 36 31.7
大型 LS500 500 400 63 97.7 50 77.6 40 62 32 49.6
LS630 630 450 50 138.5 40 110.8 32 88.6 25 69.3
LS800 800 500 40 198.5 40 110.8 32 88.6 25 69.3
特大型 LS1000 1000 560 32 277.9 25 217.1 20 173.7 16 139
LS1250 1250 630 25 381.7 20 305.4 16 244.3 13 198.5

ls螺旋输送机外形及尺寸

外形尺寸图

型号 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-
40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-
80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
LS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910

ls螺旋输送机型号说明

L S 400*25*50M1

┬ ┬ ┬ ┬ ┬ ┬

│ │ │ │ │ │

│ │ │ │ │ │

│ │ │ │ │ └──────── 轴承类别

│ │ │ │ └────────── 选用转速rpm

│ │ │ │

│ │ │ └───────────- 螺旋机长度M

│ │ │

│ │ └───────────── 螺旋直径mm

│ │

│ └──────────────- S为水平式

└──────────────── L为螺旋

ls螺旋输送机输送物料

ls螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

LS型螺旋输送机可输送花生,塑料颗粒,水泥,砂糖,石英粉,沙子,煤粉等物料
