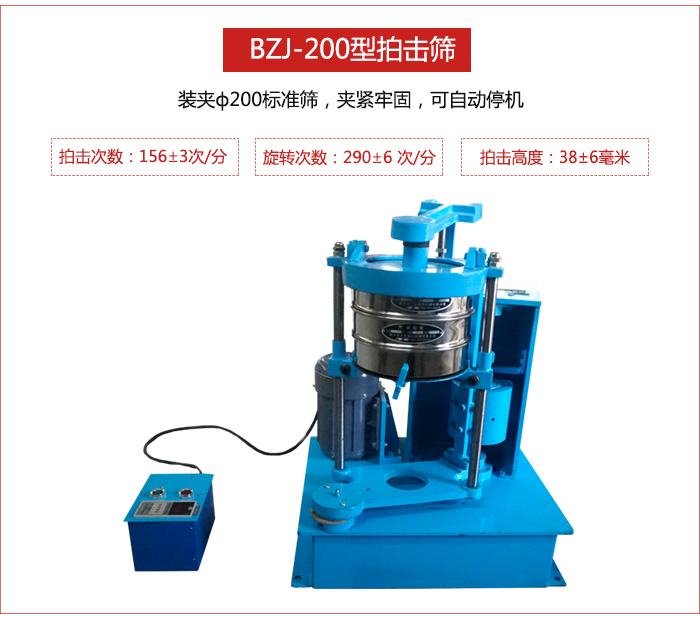

BZJ-200型拍击筛

浏览次数:

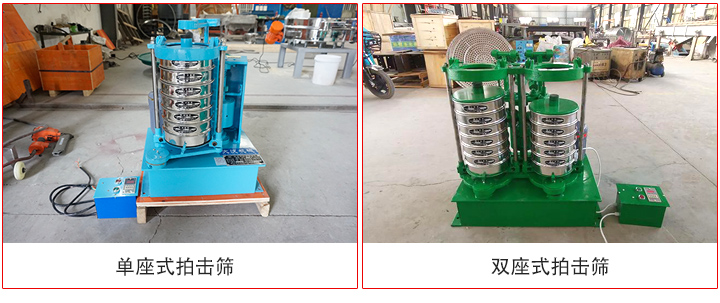

皮带式拍击筛 齿轮式拍击筛

  拍击筛概述:

  拍击筛(拍击式标准筛振筛机)又称拍击式振动筛是实验室的常用检测仪器之一结构主要由机座、筛具与传动机构等部分组成。可配备专用夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机

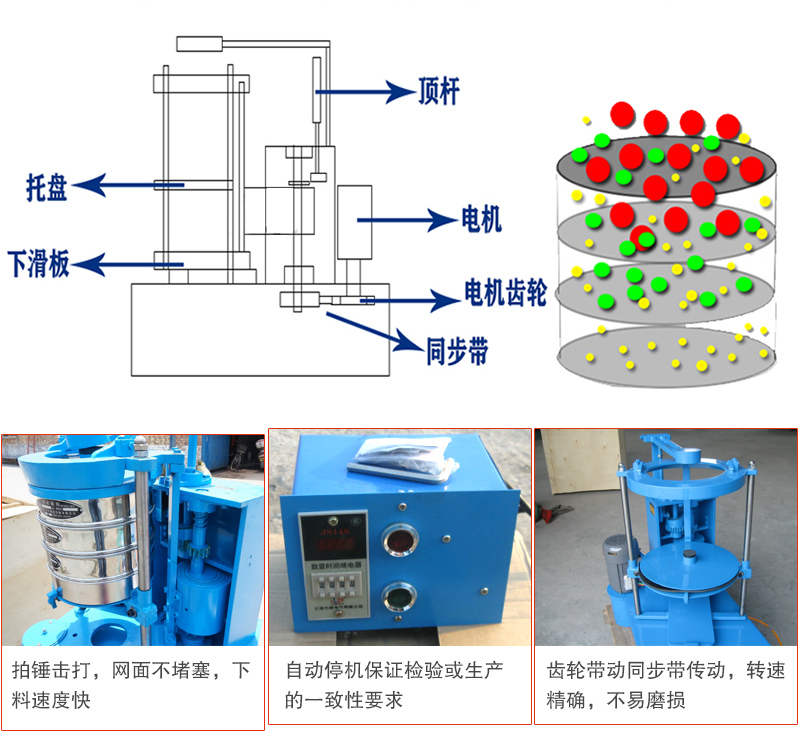

拍击筛控制箱 拍击式标准振筛机重锤 拍击筛电机

  拍击筛应用行业:

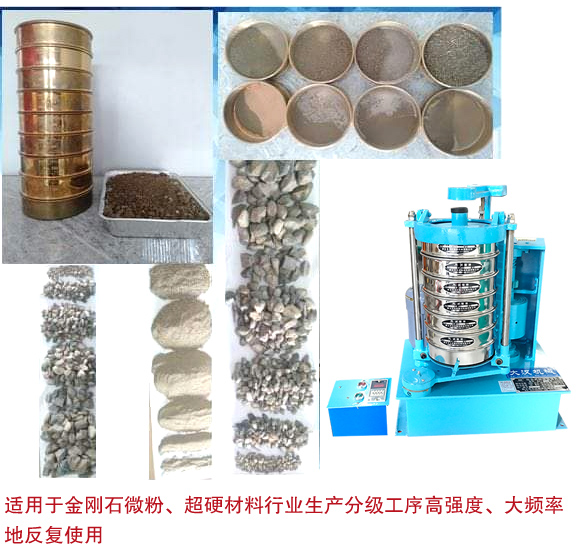

拍击筛(拍击式标准振筛机)分多种特性的产品。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。

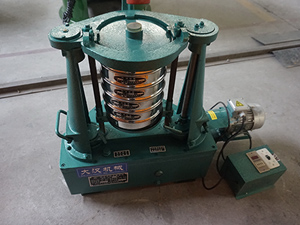

皮带式拍击筛


  拍击筛主要技术参数:

序号

名称

单位

数值

1

筛子直径

毫米

φ200、φ100、φ75

2

筛子层数

7

3

200试验筛

1

4

旋转次数

次/分

290±6

5

拍击次数

次/分

156±3

6

拍击高度

毫米

38±6

7

底盘水平度

mm/min

≤0.6

8

旋转行程

毫米

25

9

电动机

千瓦

0.37

10

外形尺寸

毫米

433*432*785

11

筛机重量

公斤

128

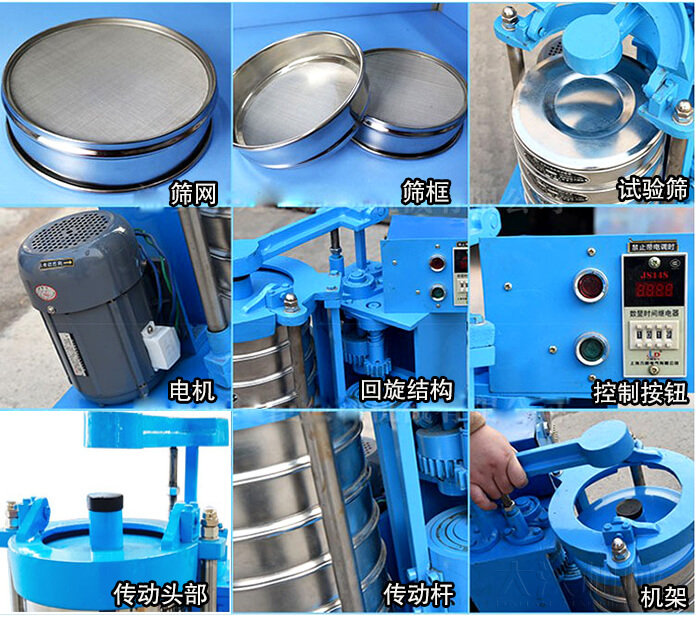

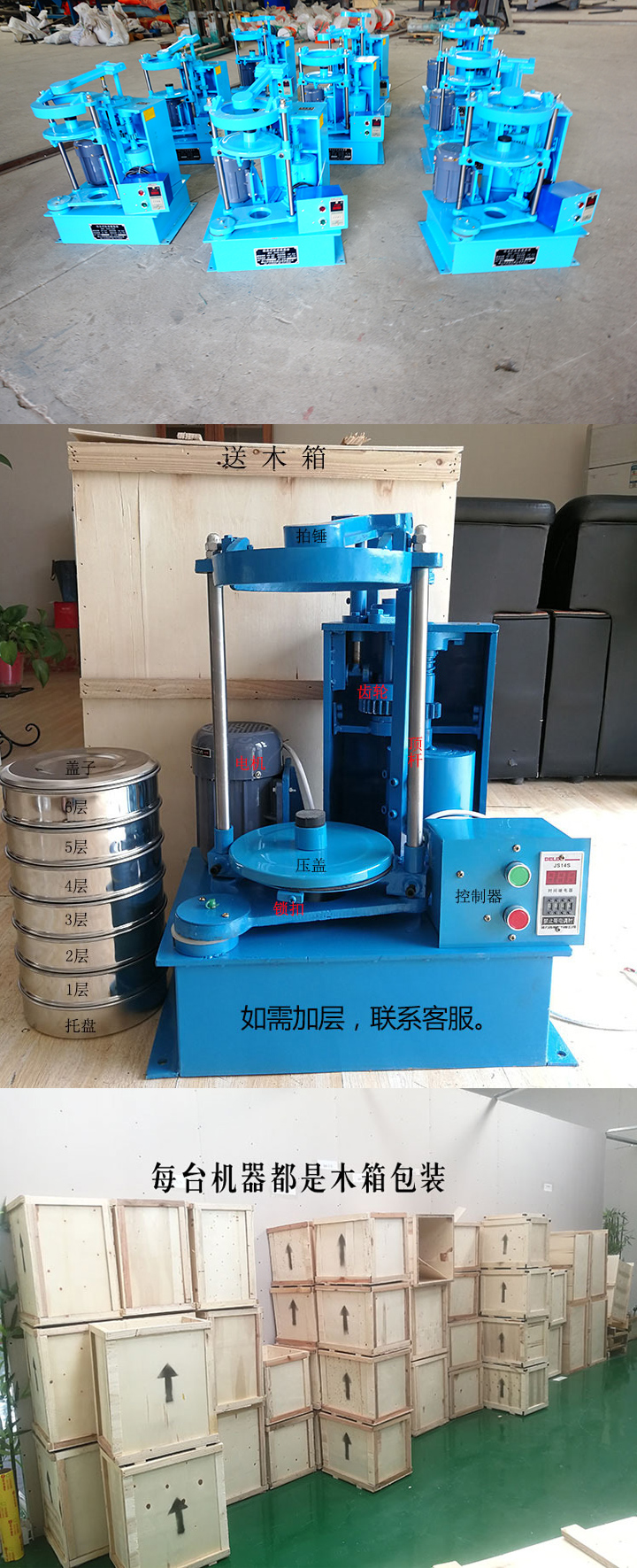

  拍击式细节图展示:

拍击式振动筛细节图

  拍击式振动筛使用方法:

  1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

  检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

  2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

  3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

  4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

  5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,拧紧螺母。

  6.上下滑板、加油嘴、等应定期加油。
