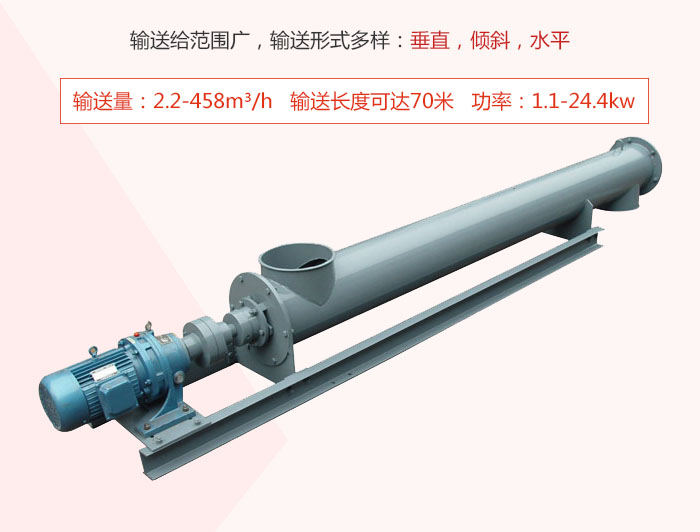

螺旋输送机

产品名称:螺旋输送机

产品型号: LS

产品类别:输送提升设备

产品简介:螺旋输送机厂家大汉机械生产的LS型螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

销售热线:0373-268 2333

咨询报价

浏览次数:

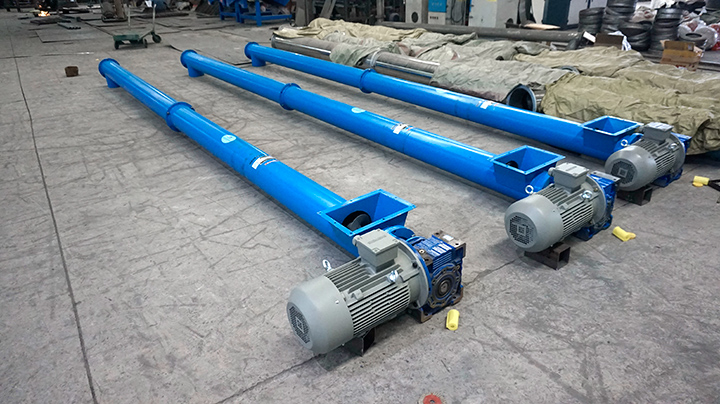

螺旋输送机

螺旋输送机产品概述

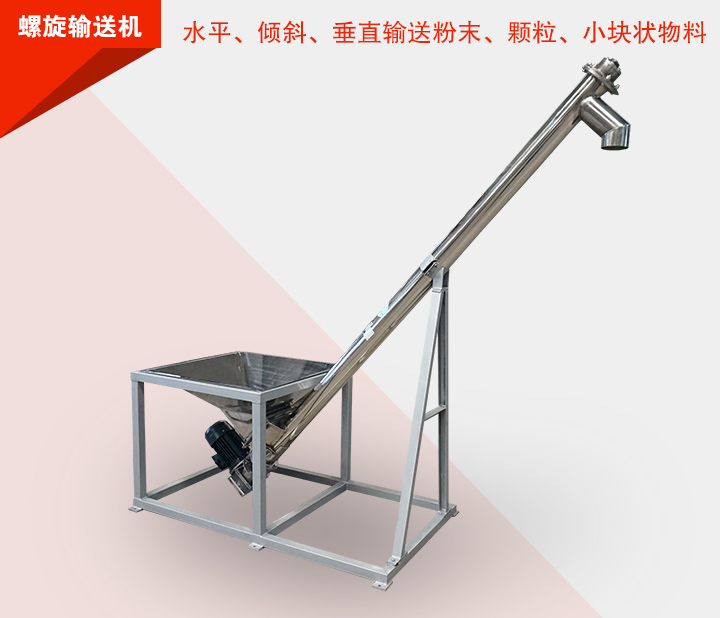

螺旋输送机倾斜输送,高度提升,料口采用料斗的试机形式,方便投料,防止撒料等优势。

螺旋输送机多用与物料的无粉尘式的密封性的物料输送

螺旋输送机是一种管状或半管状的输送机设备,该设备的优势在于不撒料,粉末物料在输送过程中不会出现溢散的情况,从而能够改善螺旋输送机的使用环境。的同时该产品能够进行多角度,多种形式的改造和定制,螺旋输送机可根据用户的具体的使用环境和不同的配套设施进行定制,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接,拆卸螺旋时,不用移动驱动装置,拆卸吊轴承时不用移动螺旋,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长,适应性强,安装维修方便

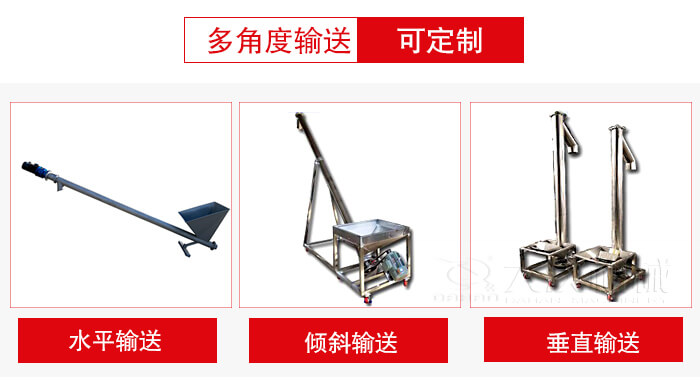

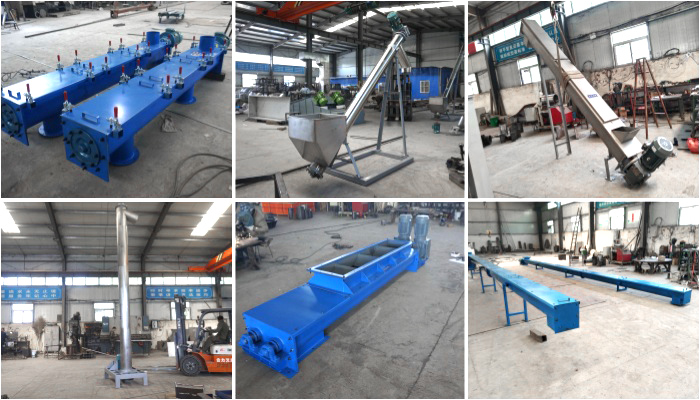

螺旋输送机输送形式可分为:水平,倾斜,垂直等三种

LS型螺旋输送机结构详解

一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

螺旋输送机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,长的中间节靠近头节,相同 长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。

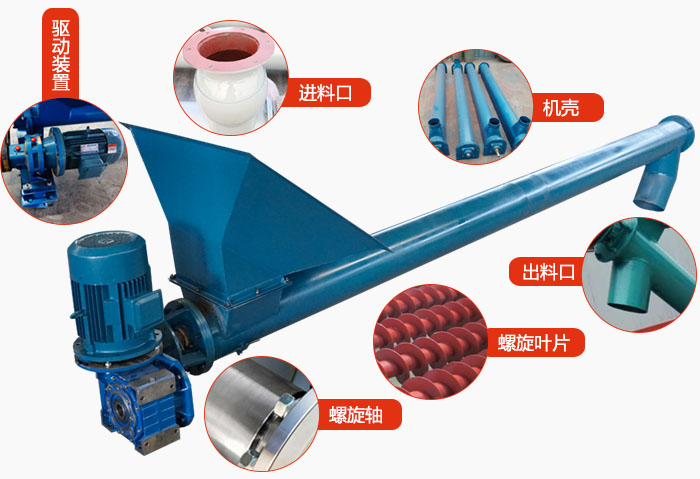

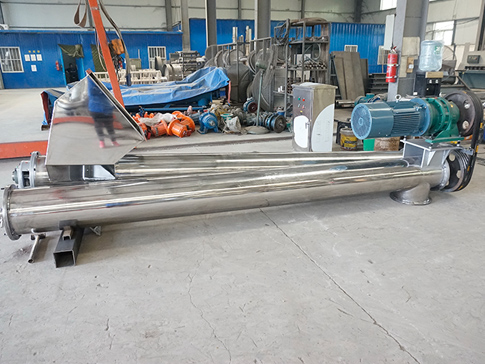

螺旋输送机结构:吊瓦,进料口,电机减速机,进料口,盖板等

1,头节

在头节内装有支推轴承承受轴向力,在中间节和尾节内装有用轴承支承螺旋轴,此外,在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋(S制法)带式螺旋(D制法)两种。各螺旋轴之间采用法兰式联接, 保证了联接轴的互换性,便于维修。

2,机盖

螺旋输送机机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布

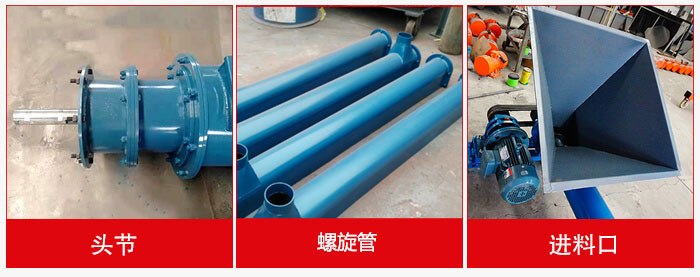

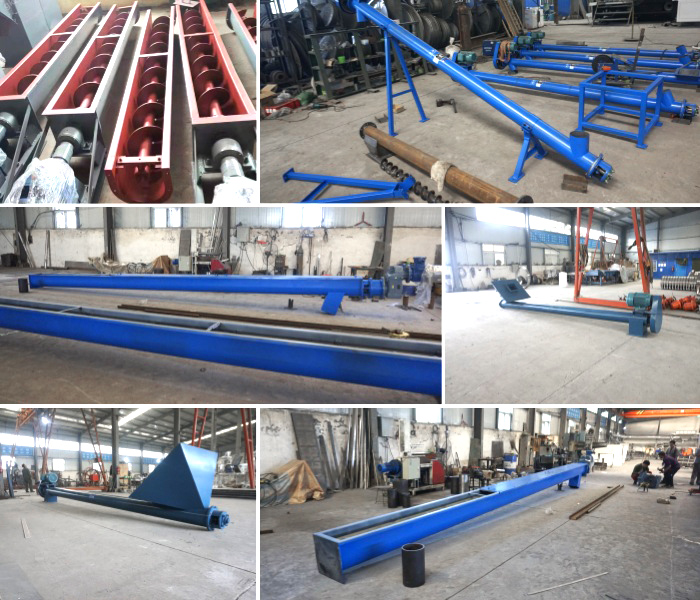

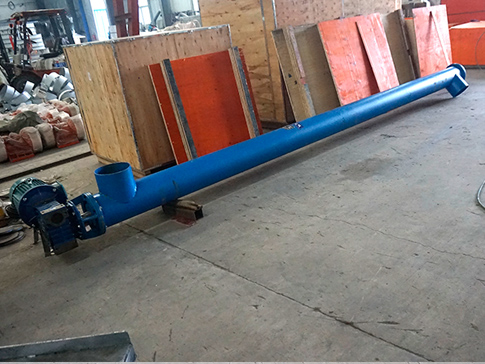

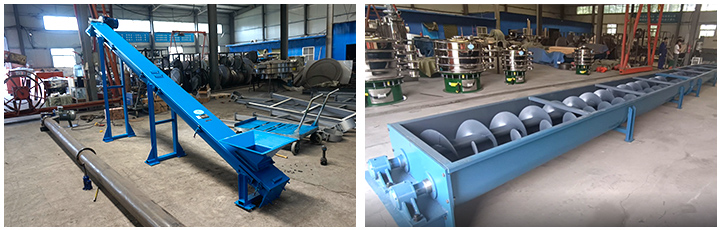

图片主要展示螺旋输送机的头节,机盖,进料口等多个结构位置

3,进/出料口

进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种

按螺旋输送机驱动方式分为两种

螺旋输送机结构上能够分为:单轴和双轴两种不同的输送结构,主要为了满足用户对于产品的需求。

  C1制法—螺旋机长度小于35m时,单端驱动。

       C2制法—螺旋机大于35m时双端驱动

按螺旋输送机中间吊轴承种类分为

螺旋输送机中间吊轴承种类分为滑动吊轴采用8000型密封轴承,吊动轴承设有风尘密封装置。

  M1—为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输送物料温度≤80℃(订货时可不注明)。

       M2—为滑动吊轴承,设防尘密封装置,常用在输送物料温度比较高(>80℃),或输送液状物料。

螺旋输送机工作原理

螺旋输送机通过电机的带动中心轴承以及轴承上叶片,推动物料的移动从而实现物料的输送任务。

螺旋输送机工作原理:该产品采用电机带动螺旋轴与螺旋叶片进行旋转从而带动物料的推动。

  LS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接

LS型螺旋输送机主要特点

 1.螺旋输送机出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。

出料口的清扫装置主要防止物料的堵塞,保证物料正常输送。

  2.螺旋输送机密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。

密封轴承有利于延长轴承的使用寿命,

3.承载能力大、安全可靠、适应性强、安装维修方便、寿命长。

螺旋输送机能够实现倾斜式输送满足高度式的输送任务。

 4.整机体积小、转速高、确保快速均匀输送。

螺旋输送机相对其其它的输送设备,输送能力较强,体积小。

LS型螺旋输送机型号说明

 L  S 400*25*50M1
 ┬ ┬ ┬ ┬ ┬ ┬
 │ │ │ │ │ │
 │ │ │ │ │ │
 │ │ │ │ │ └────────   轴承类别
 │ │ │ │ └────────── 选用转速rpm
 │ │ │ │
 │ │ │ └───────────- 螺旋机长度M
 │ │ │
 │ │ └───────────── 螺旋直径mm
 │ │
 │ └──────────────- S为水平式
 │
 └──────────────── L为螺旋

LS型、GX型螺旋输送机主要技术参数



LS/GX型

100

160

200

250

315

400

500

630

800

1000

1250

螺旋直径(mm)

100

160

200

250

315

400

500

630

800

1000

1250

螺距(mm)

100

160

200

250

315

355

400

450

500

560

630

转速(r/min)

140

120

90

90

75

75

60

60

45

35

30

输送量QΦ=0.33(m3/h)

2.2

7.6

11

22

36.4

66.1

93.1

160

223

304

458

功率Pd 1=10m(KW)

1.1

1.5

2.2

2.4

3.2

5.1

4.1

8.6

12

16

24.4

功率Pd 1=30m(KW)

1.6

2.8

3.2

5.3

8.4

11

15.3

25.9

36

48

73.3

转速(r/min)

120

90

75

75

60

60

45

45

35

30

20

输送量QΦ=0.33(m3/h)

1.9

5.7

18

18

29.1

52.9

69.8

125

174

261

305

功率Pd 1=10m(KW)

1.0

1.3

2.1

2.1

2.9

4.1

4.7

6.8

9.4

14.1

16.5

功率Pd 1=30m(KW)

1.5

2.3

4.5

4.5

7

8.9

11.6

20.4

28.3

42.2

49.5

转速(r/min)

90

75

60

60

45

45

35

35

30

20

16

输送量QΦ=0.33(m3/h)

1.4

4.8

15

15

21.8

39.6

54.3

97

149

174

244

功率Pd 1=10m(KW)

0.9

1.2

1.9

1.9

2.5

3.4

4.3

5.4

8.1

9.5

13.3

功率Pd 1=30m(KW)

1.2

2.2

3.8

3.8

5.4

6.8

9.2

16

24.4

28.6

39.9

转速(r/min)

75

60

45

45

35

35

30

30

20

16

13

输送量QΦ=0.33(m3/h)

1.2

3.8

11

11

17

31.7

46.5

73.0

99.3

139

199

功率Pd 1=10m(KW)

0.75

1.1

1.6

1.6

2.1

3.1

3.7

4.6

5.7

7.7

11

功率Pd 1=30m(KW)

1.1

1.8

3.4

3.4

4.4

5.6

8

14

16.7

23.2

33

使用行业

LS型螺旋输送机是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度提高工作效率,应用范围很广。适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等。

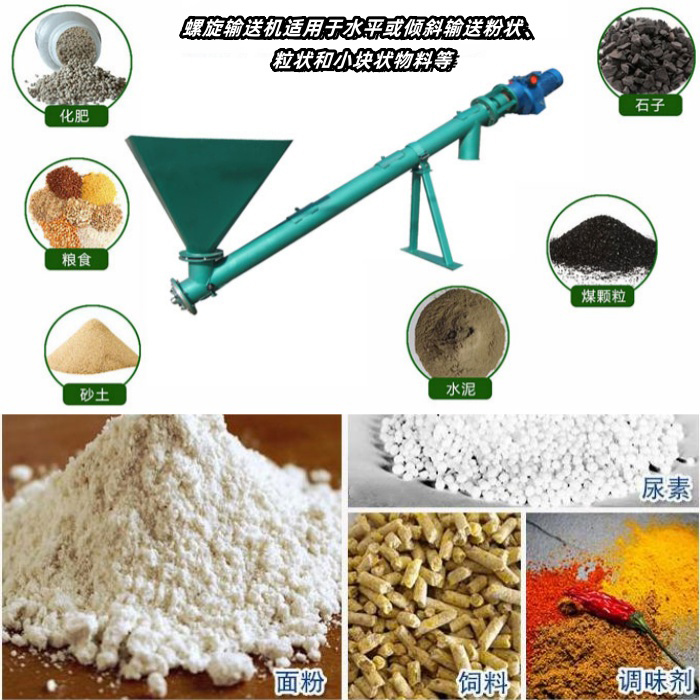

螺旋输送机能够输送的物料图片展示

螺旋输送机适用于粉状与颗粒状物料,大汉机械生产的螺旋输送不适用于粘性物料具体物料有:石子,化肥,粮食,煤颗粒,砂土,水泥等。

螺旋输送机:化工行业于建材行业的使用现场图片
