TD/D型斗式提升机

浏览次数:

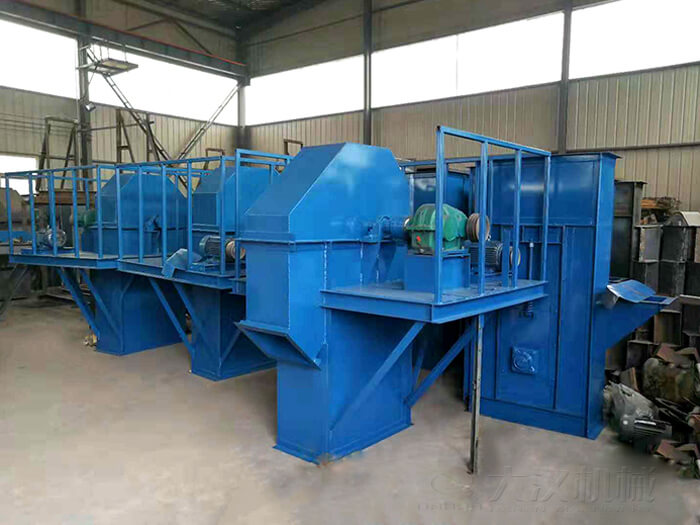

斗式提升机

TD型斗式提升机产品概述:

适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的均为垂直式,较新型。

TD斗式提升机产品概述:属于向上式的料斗式的垂直运动,能够完成较高距离的提升。

斗式提升机料斗主要分为以下几种:

TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)

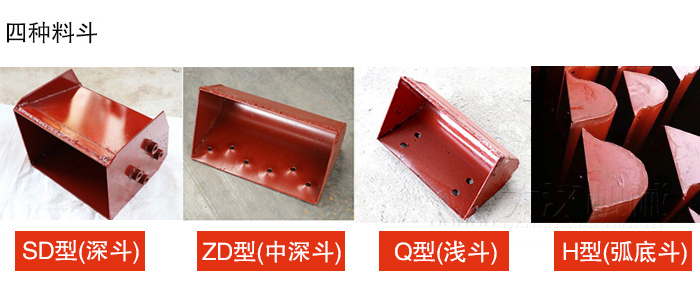

四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)展示图

一、按料斗外形分类

1、圆柱形的料斗

这种料斗比较适合运输一些粒状的物料,根据深浅分为深料斗和浅料斗两大类,深的斗口呈现出的是65度的倾斜角,而且,深度比较大,在工业方面主要用于运输一些比较干燥而且流通性比较好,但是非常容易洒落的物料。而浅的斗口则呈现出的是45度的倾斜角,它的深度相对较小,主要被用在一些潮湿的流通性物料运输上。

2、尖角形料斗

这种料斗侧壁是延伸到了底板外面的,从而变成了挡边,比较适合运输哪些黏稠性相对比较大,较重的块状的物料,比方说煤、矿石等。

二、按料斗形式分类

斗式提升机分为深斗、浅斗和三角斗。深斗的斗中与料斗后壁夹角大,每个料斗可装载较多的物料,但较难卸空,适用于运送干燥的松散物料;浅斗的斗中与料斗后壁的夹角小,每个料斗的装载量小,但容易卸空,适于运送潮湿的和黏性的物料。

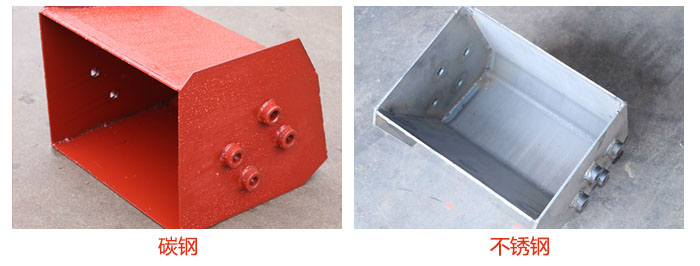

三、按料斗材质分类

可以采用不同的材料制造。例如可以采用钢板焊接,常用2~6mm厚的钢板,也可以采用尼龙及聚丙烯模铸或者采用可锻铸铁制造。钢板焊接料斗一般用于重力式卸料的斗式提升机。

TD型斗式提升机基本结构:

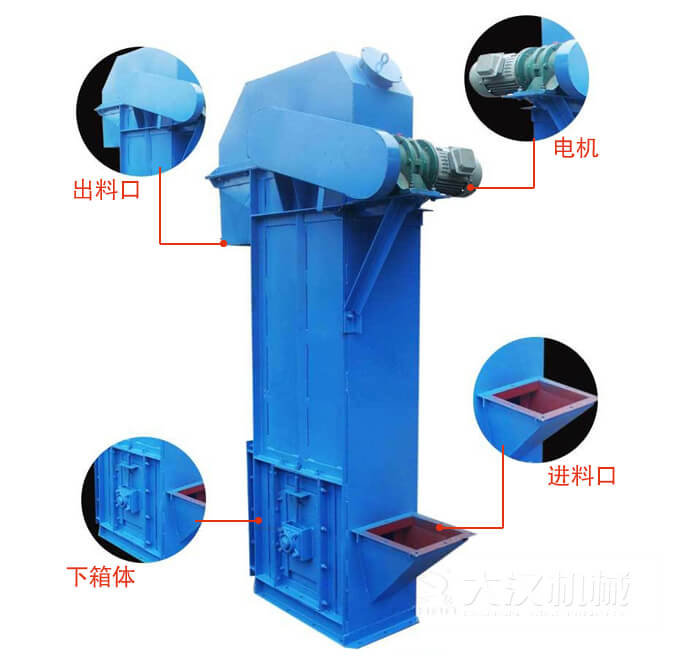

TD型斗式提升机:进料口,电机,出料展示图

TD、D型斗式提升机配件展示:链板,链条,料斗展示图

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

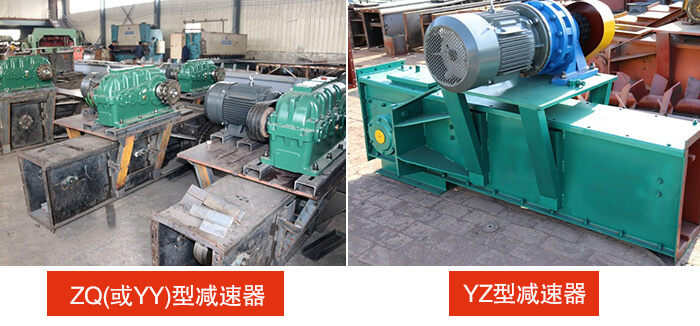

传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器图片展示

TD型斗式提升机技术参数表:

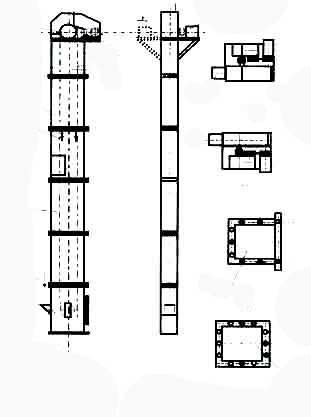

TD型斗式提升机结构TD型斗式提升机技术参数表:输送量m³/h:5.4-66斗宽mm:160-400斗容L:0.5-9.4带宽mm:200-500斗速r/min1.4-1.8

TD型斗式提升机主要特点:

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

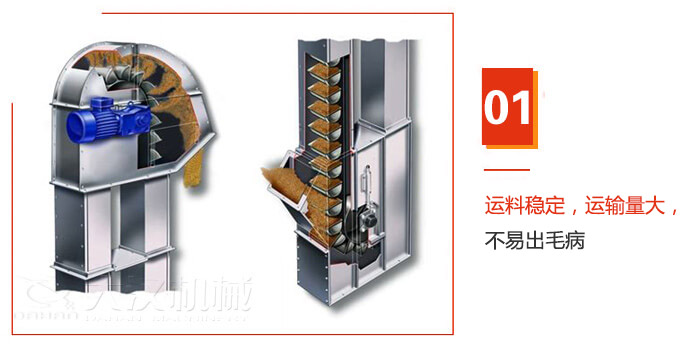

TD型斗式提升机卸料装料原理展示图

2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

TD型斗式提升机可提升物料特征展示图

3.运行可靠性好,合理的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

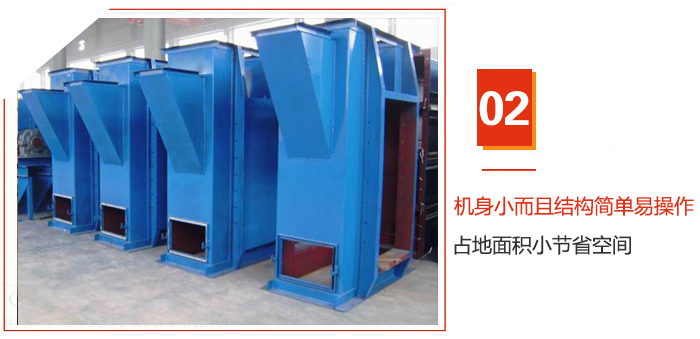

TD斗式提升机的现场使用展示图

4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

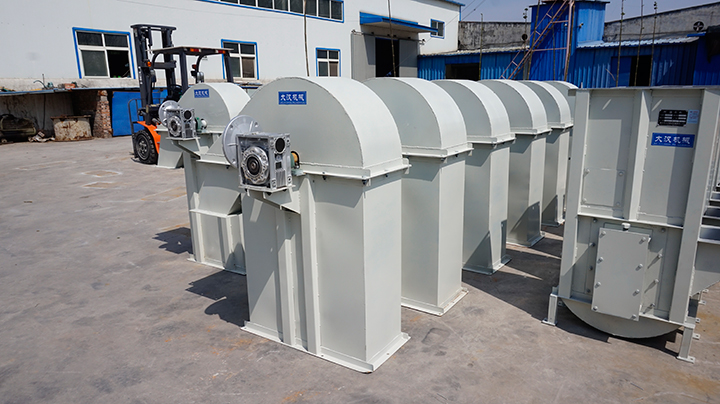

TD型斗式提升机发货现场

TD、D型斗式提升机发货现场图片

说明:

1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。

2.斗提机料斗用途为:

3.浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。

4.深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
