NE斗式提升机

NE斗式提升机产品概述

NE斗式提升机是应用广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。NE斗式提升机是学习和借鉴国外技术研制的新产品，主要技术参数符合机械部标准（JB3926-85)。

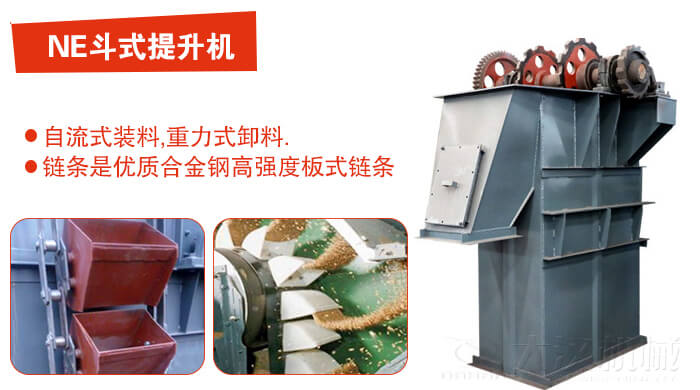

采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。

NE斗式提升机主要部件特点

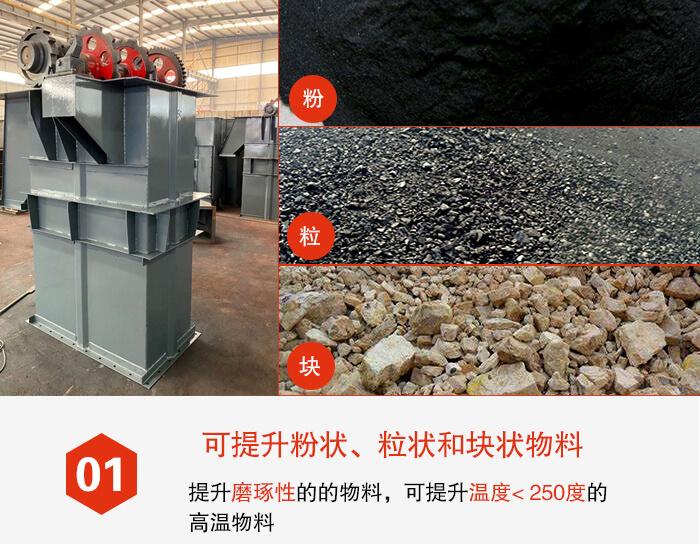

1.提升范围广。这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度< 250度的高温物料。

2.能耗低。这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%。

NE斗式提升机主要结构

NE斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

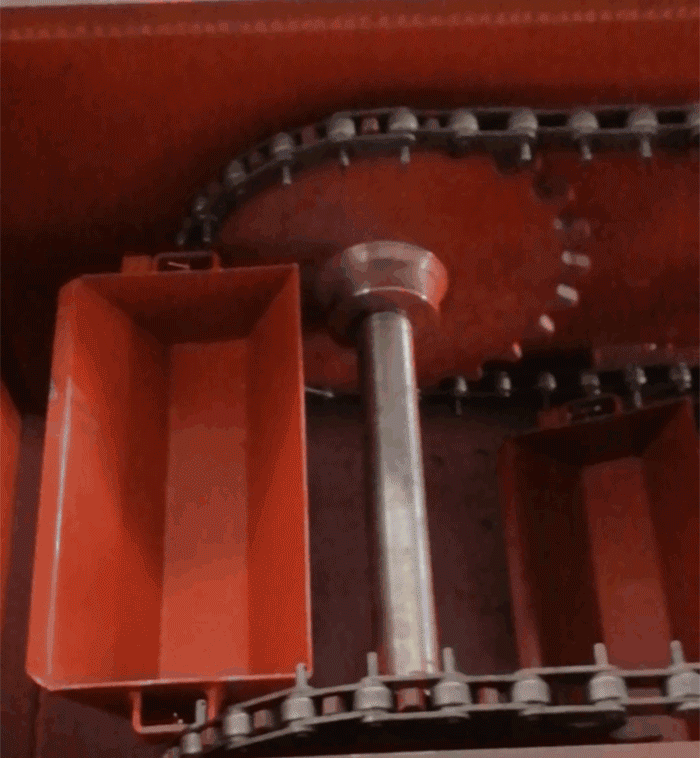

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE斗式提升机适用范围

该机适用于一些粉状的摩擦小的物料，也能够输送一些块状的摩擦大的物料以及中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。

NE斗式提升机工作原理

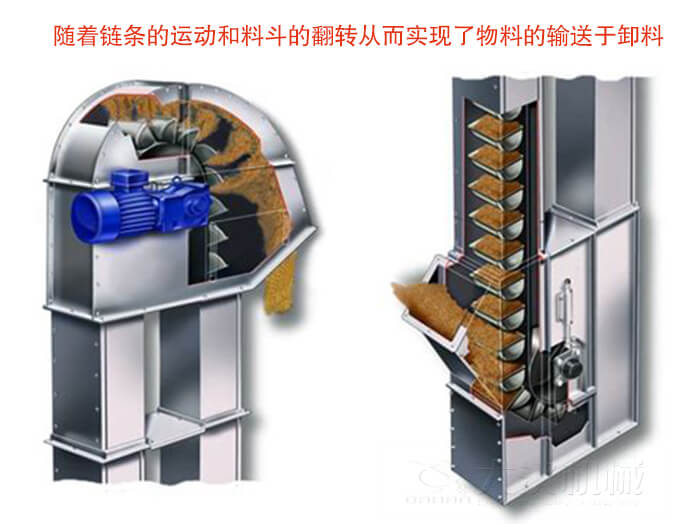

斗式提升机主要是将料斗安装在链条上，然后随着齿轮的滚动带动链条的运动从而带动了料斗进行旋转移动，利用这样的运动轨迹料斗刚好能够完成，进料口物料的流入，从而实现料斗的入料，随着链条的运动和料斗的翻转从而实现了物料的输送于卸料。

NE斗式提升机型号与参数

NE斗式提升机共有8种型号:NE100、NE200、NE300、NE400、NE500、NE600、NE700、NE800。

型号	大提升量m3/h	料斗容积m3/m	运行速度 m/min	物料大块度（mm）
				占百分比％
				10	25	50	75	100
NSE100	170	0.073	66	35	30	20	15	10
NSE200	220	0.097	66	35	30	20	15	10
NSE300	300	0.121	66	35	30	20	15	10
NSE400	400	0.157	66	50	40	30	25	20
NSE500	500	0.210	66	50	40	30	25	20
NSE600	600	0.240	66	50	40	30	25	20
NSE700	700	0.280	66	65	60	40	35	30
NSE800	800	0.320	66	65	60	40	35	30

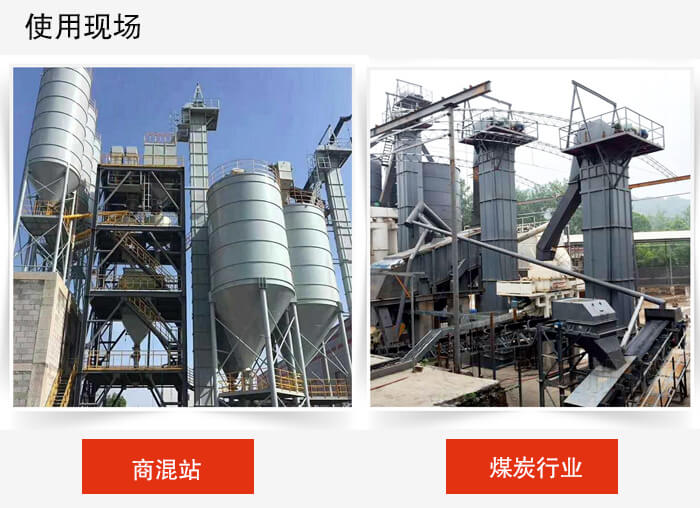

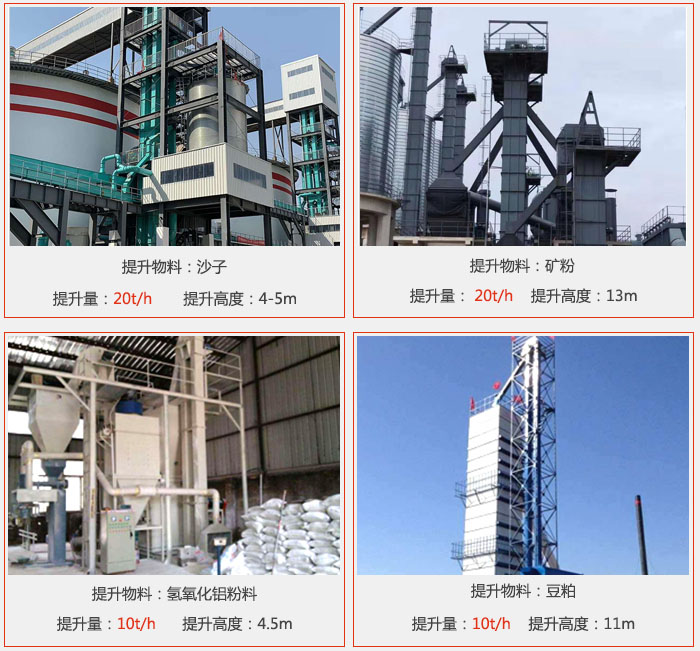

NE斗式提升机现场案例
