水泥振动筛的技术指标和安装说明

发布时间:2021-07-03 11:18:07 浏览次数:

新乡市大汉振动机械有限公司系列振动筛规格品种齐全,水泥振动筛采用振动电机做激振源,物料进行抛掷运动,达到筛分处理的目的,改掉了滚筒筛和连杆往复筛的堵筛,粘网,换网难的缺点,该机广泛用于筛除水泥,石灰及类似的粉状物料的异物。采用新型的振动电机作直接驱动。筛网采用高强度金属编织网,经久耐用。该机座式或吊挂式均可。
   二、特点
   1、设计新颖,结构,筛分效率高,排渣快,筛框刚度好不易损坏,筛网寿命长。
   2、生产能力大,品种齐全,既有为固定式水泥包装机配套用的振筛(能力30t/h-60t/h),又有为旋转式水泥包装机配套用的大型振动筛(能力120t/h-200t/h)。
   3、能耗低、重量轻,PZS系列产品比国内同类老式产品能耗可降低60-70%,整机重量可减轻50%
   4、工作平稳,机体振动小,噪音低,密封好。
   5、体积小,安装方式灵活,既可座装(将振动筛直接安装在包装机中间仓上),又可吊装(将振动筛吊挂在包装机中间仓的上层楼板下)。
   6、使用维修简便,清理杂物与更换筛网都非常方便。

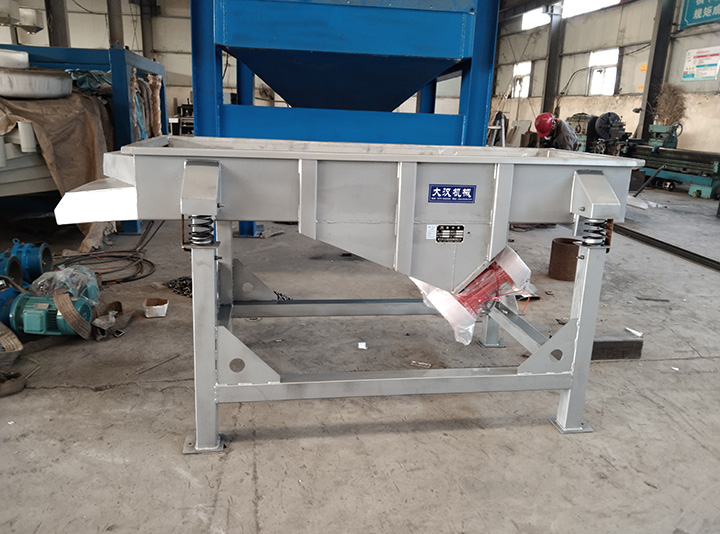

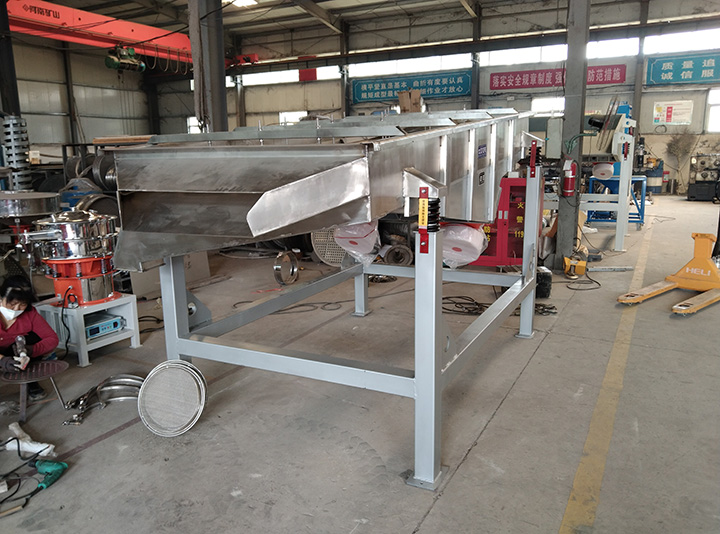

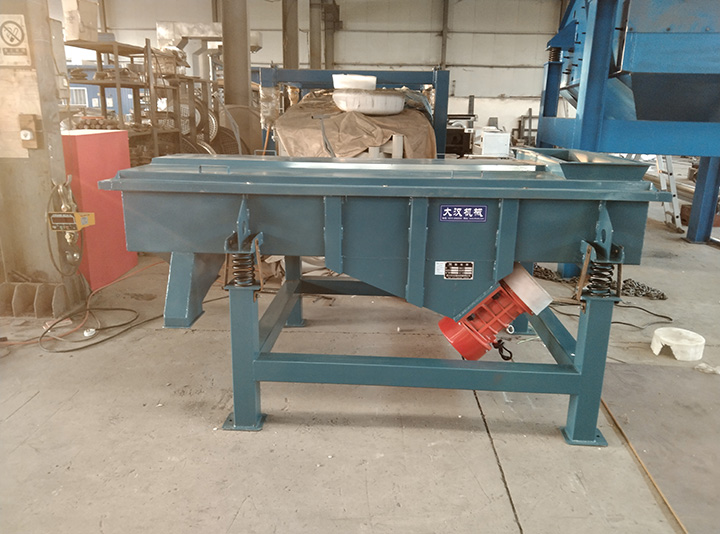

ZSS系列水泥振动筛产品概述:
   ZSS系列
水泥振动筛系国内首创,结构独特新颖,打破传统设计方案,采用振动电机作激振源,物料进行抛掷运动,达到筛分处理的目的,改掉了磙筒筛和连杆往复筛的堵筛 、粘网、换网难的缺点。ZSS系列水泥振动筛广泛用于筛出水泥 石灰及类似的粉状物料的异物,以保证输送设备和包装的安全运转。ZSS系列水泥振动筛具有结构先进,体积小,重量轻,效率高,噪音低,采用新型的振动电机作直接驱动。

ZSS系列
水泥振动筛主要特点:
1.结构新颖、使用方便,筛分效果好,内外抛光,符合食品生产要求。
2.从设计到选材、工艺,按照国内标准,免维护使用二年以上。
3.筛网更换3--5分钟完成、使用寿命延长3-5倍以上,可反复更换。
4.筛网有效面积大、无死角,筛面平整,中间不下凹(生产时筛网上可站人)。
5.处理量大,噪音低、能耗低、不扬尘、连续生产。
6.物料接触部分为不锈钢304,机座为碳钢,弹簧外有保护罩。
7.激振部件选用普通电机+三角带+轴承座+软连接+轴承座+偏心块,振动幅度大,过载能力强,设计使   用寿命20年,免维护保用二年。易损件均为通用标准件,维修费用很低。
8.根据实际情况来调整振动幅度、振动频率和筛分时间,筛分效率大幅度提高。

ZSS系列水泥振动筛使用条件:
1.振动加速度不超过20G(g:9.8m/s重力加速度)。
2.环境温度不超过40 ℃(若超过40C应降低功率使用)。
3.海拔不超过1000米,若超过1000米但不超过4000米,则每超过100米,其温升限值应降低0.5℃ 。
4.电源:三相380V,频率50Hz.
5.工作方式:SI(连续)
6.定子饶组温升(电阻法)不超过80K。
7.轴承的容温(温度计法)应不超过95℃ 。
8.主机工作电流不超过电机铭牌上的数据,否则降低激振力使用。
9.使用环境应无导电粉尘,容易燃,易爆及腐蚀性气体。
ZSS系列水泥振动筛型号说明:
 Z S S  □ □
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度1/10mm
│ │ │ │
│ │ │ └───────────- 筛面宽度1/10mm
│ │ │
│ │ └───────────── 振动筛
│ │
│ └──────────────- 水泥成品

└──────────────── 直线运动
ZSS系列水泥振动筛技术参数表:
型号 筛面 给料粒度(mm) 处理量(t/h) 振次r.p.m 双振幅(mm) 方
向
角 振动电机 外型尺寸长×宽×高(mm) 重量
(kg)
面积 倾角(度) 筛孔尺寸
(mm) 结构 型号 功率
ZSS615 0.9 6 5×5 编织 <20 5-15 960 6 50 YZDP
5-6 0.4×2 1700×1145×1120 305
ZSS815 1.2 15-35 1700×1410×1150 420
ZSS1020 2 35-50 7 YZDP
10-6 0.75×2 2238×1160×1350 758
ZSS1224 2.88 50-75 8 YZDP
20-6 1.5×2 2488×2010×1500 1180

ZSS系列水泥振动筛安装尺寸:
型号 A B C D F G H I J K L L1 L2
ZSS615 626 806 926 1210 1100 630 1125 520 290 560 1500 1360 1700
ZSS815 826 1006 1126 1410 1100 760 1150 600 225 560 1500 1450 1700
ZSS1020 1030 1210 1330 1660 1500 1129 1350 650 250 650 2004 1850 2230
ZSS1224 1235 1435 1575 2035 1650 1329 1500 700 300 750 2045 2150 2680

ZSS系列水泥振动筛安装说明:
  ZSS系列水泥振动筛的振动电机底脚螺栓孔与底脚螺栓的配合应紧密。底脚螺栓要牢固可靠,需用止逆螺母或弹簧垫圈等锁紧,以防止松动。
1.激振力调整:每台电机两端偏心块同方向转动,使活动偏心块所需要激振力刻度线对正轴头线。
2.操作使用:两台电机必须同步反方向运转,否则调换相序。
3.电机累计运行100小时内,每隔24小时,对固件(螺栓)重新紧固一次,运行100小时止,应后增强紧固一遍。经常打开观察口,观察和清除筛上的残留异物。
ZSS系列水泥振动筛维护保养检修:
需要更换筛网时,先取下盖板松开压网板条,取出板条后拿出旧网另外将同样大的
  新网放入撑紧,并逐一重新压紧压网板条。
  需要更换筛弹簧时,注意弹簧和 其它另外不要掉入料仓内,以免卡住包装机叶轮。
  振动电机运行累计1000小时左右,应清洗轴承,更换润滑脂。还必须定期检修;三个月一小修,每年一次大修。(详细参阅“YZDP系列振动电机使用维护说明书”)
