旋振筛

关于旋振筛

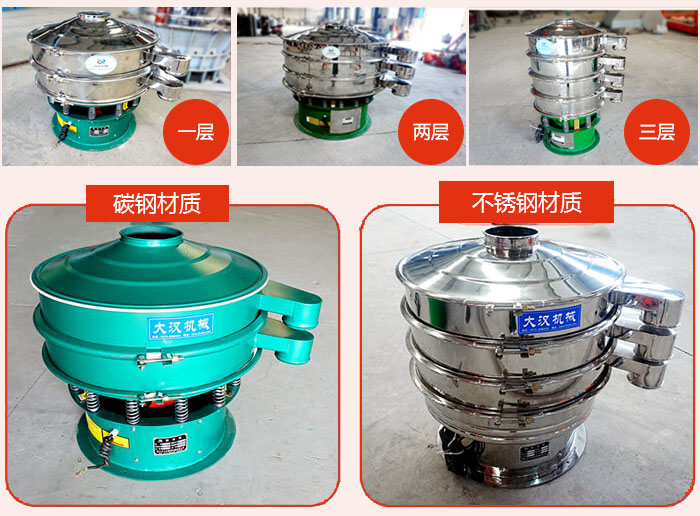

旋振筛又叫三次元旋振筛，是集筛分、除杂、过滤于一体的筛分设备，材质上分为碳钢、不锈钢、聚丙烯材质，为了配合不同行业筛分物料的特性及需求，还可以设计成闸门式、加缘式，1-5层筛网设计，可同时进行2-6个不同等级的筛选。

旋振筛应用行业

食品行业：面粉、淀粉、奶粉、味精、豆浆、果汁、酱油、醋等。

化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

医药行业：中药粉、药剂、中西药颗粒等。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

旋振筛的特点

1、筛分细至500目或0.028mm，过滤可至5微米；

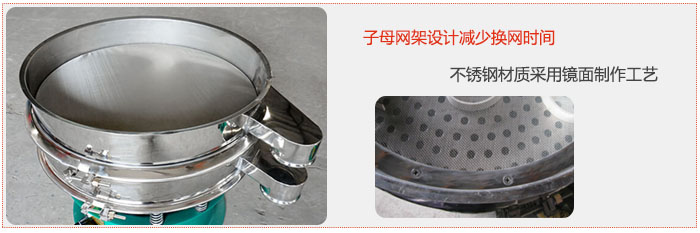

2、筛网设计有弹跳球清网装置，通过不断撞击筛网达到清网的目的，无堵网现象。

3、全封闭结构，无粉尘溢散，噪音小，耗能低；

4、可筛1至5层筛网，能同时进行2至6个等级的分选或过滤。

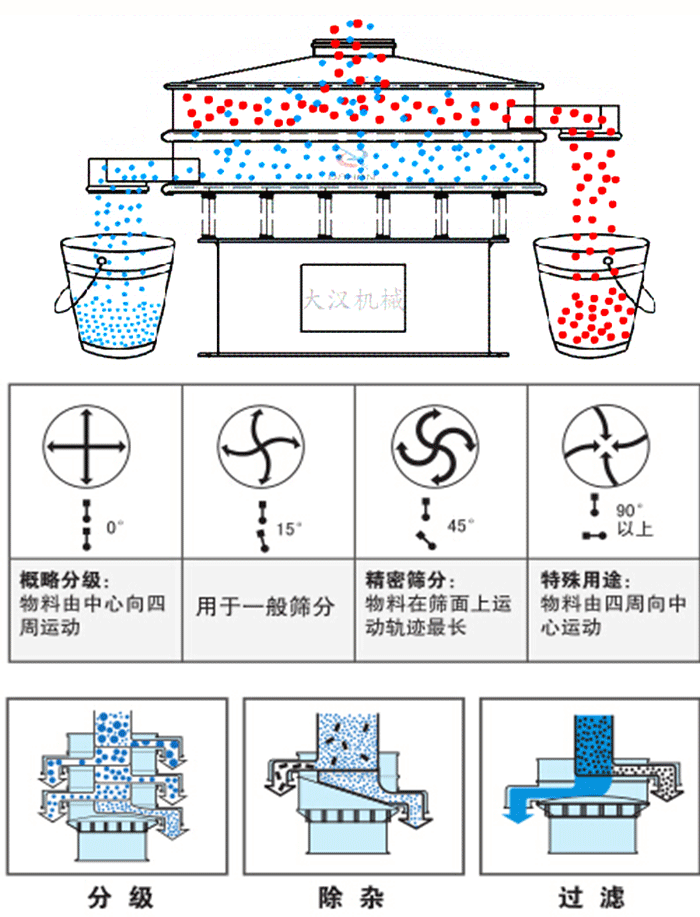

旋振筛工作原理



旋振筛主要由振动电机，筛网，清网装置，网架，减震弹簧，底座等部组成，不锈钢旋振筛启动后，由电机驱动重锤激振，筛体产生水平、垂直、倾斜的三次元运动，使物料在筛网上被抛起并由中央向外旋转扩散到出料口排出，物料在筛网上面的运动中，细小颗粒或液体透过筛网，通过选择安装相应的筛网和筛网层数使物料完成筛选分级或过滤，分选出的物料由各自的出料口分别自动排出。

大汉旋振筛代号示意图

DH----------------------------------大汉标志

6000---------------------------------筛面尺寸

3-------------------------------------三层(三层筛网四个出料口)

S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

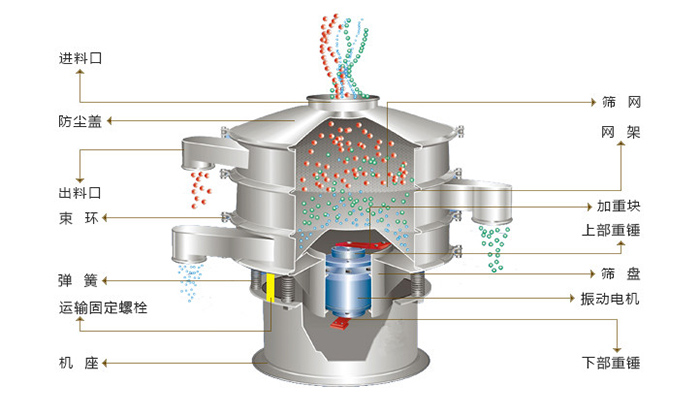

旋振筛结构图与尺寸表：



旋振筛安装与调试

一、安装

旋振筛被安放特定位置后，注意本机械必须出在水平位置，否则，会影响本机的运转。机械的电源线必须要与保护电机装置设备的形状连接。

二 、运转前检查

1、 机身是否处在水平状态。

2、机座是否固定妥当。

3、细网是否铺平。

4、机身框架的束环螺丝是否锁紧。

5、进料管与筛网间的距离是否足够。

6、机身是否接触到其他物品。

三、运转时注意事项

1、是否有异常杂音。

2、电机是否依机身箭头所示的方向转动。

3、 细网是否太松。

4、电机电流是否正确，是否单向运转。

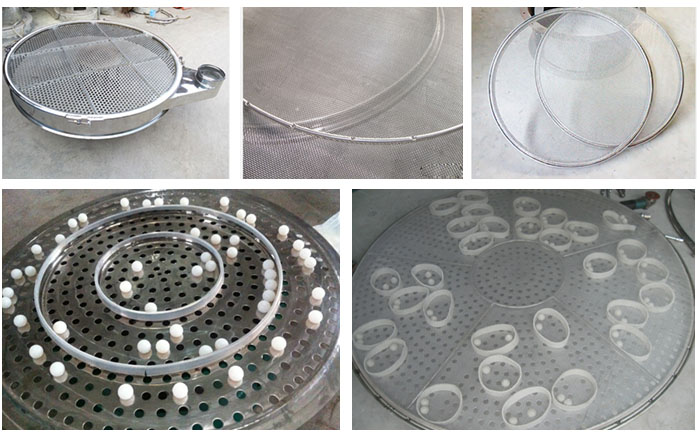

旋振筛换网图示



1、先把束环锁紧螺丝松开，卸下筛框，将已破损的筛网取下;

2、把筛网平铺在固定网架上，压旋振筛上压网圈，把固定螺丝对称拧紧，同时把筛网拉紧，使整个网面平整，受力均匀;

3、装上托球板(注意：托球板和直线筛压网圈的相对位置是固定的);

4、从橡胶塞处把橡胶球放入筛网中间，后把橡胶塞堵上，即完成装网。

注意事项：

1、旋摇摆筛振筛启动前：(1)检查粗网及细网有无破损(2)每一组束环是否锁紧

2、筛机启动时：(1)注意有无异超声波振动筛常杂音(2)电流是否稳定(3)振动有无异状

3、旋振筛使用后：每次使用完毕即清理干净. 定期保养 滚筒筛 定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。
