不同振动筛的运转轨迹介绍

发布时间:2013-8-7浏览次数:

      振动筛分设备一向利用振动电机作为简单可靠而有效的动力。振动电机在振动筛机体上不同的安装组合形式,可产生不同的振动轨迹,从而有效完成各种作业。

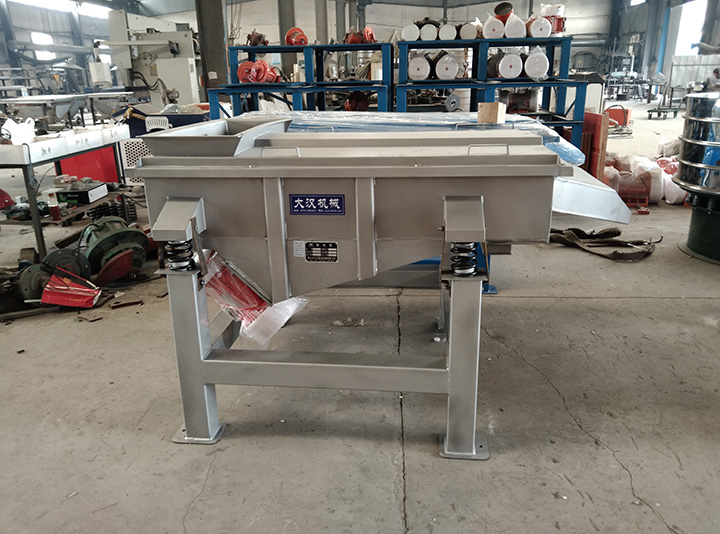

      直线型振动:振动体(振动箱体和物料)的振动轨迹在水平面及垂直面上的投影都是直线者,其振动形式称为直线型振动。此类型的振动筛即被称为直线振动筛或直线筛。将两台相同型号的振动电机安装在振动设备机体上,使两个振动电机转轴处于互相平行的位置,运行时两台振动电机转向相反,则两台振动电机运转必然同步,机体产生直线型振动。
      圆或椭圆振动:振动体的振动轨迹在水平面上的投影是一条直线,而在垂直面上的投影为一圆或椭圆者,其振动形式称为圆或椭圆型振动。此类振动筛即被称为圆振动筛或圆振筛。通常将一台振动电机安装在振动机械的机体上,即可产生这种运动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上,其形式则看振动电机与整机重心的相对位置而定。
      复合振动:振动体的振动是由两组激振系统产生的,其振动形式称为复合振动。一般有双频复合型及双幅复合型两种形式。某些特殊性能的振动筛分设备,使用两台不同型号不同转速的振动电机,分装于筛分设备的受料端和出料端,使受料端呈现大振幅低频率的振动,同时出料端呈现小振幅高频率的振动,筛分设备的中部重叠两种振动,使筛分设备起到更有效的筛分作用。

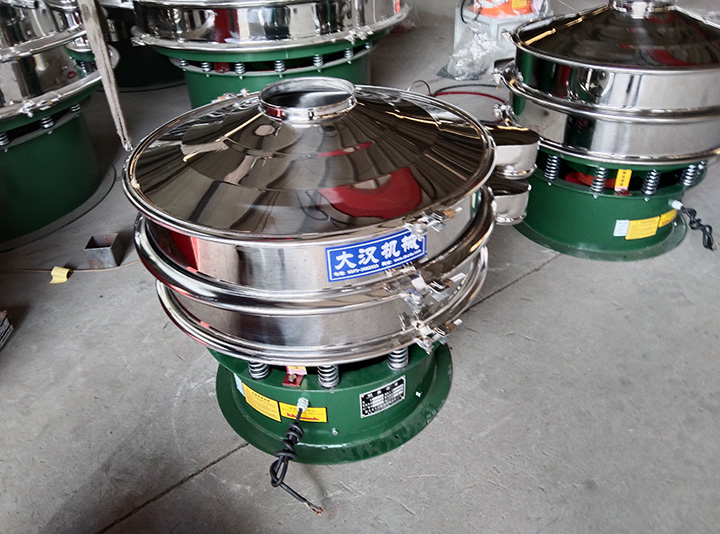

      旋振动又称三维振动:振动体的振动轨迹在水平面上的投影是一圆或椭圆,其振动形式称为旋振动。此类振动筛即被称为旋振筛。旋振动又可分为平旋型振动、涡旋型振动和复旋型振动三种形式。当振动体的振动轨迹在垂直面上的投影为一水平直线者,其振动形式称为平旋型振动;当振动体的轨迹在垂直面上的投影为一斜直线者,其振动形式称为涡旋型振动;当振动体的振动轨迹在垂直面上的投影为一圆或椭圆者,其振动形式称为复旋型振动。通常由立式振动电机激振的振动设备产生旋振动,其振动形式则看立式振动电机两端激振块的夹角而定。也可将两台底脚安装型振动电机分装于振动设备两侧,使其转轴呈一设定的角度,则振动设备也将产生旋振动。
