圆振动筛

圆振动筛

产品名称:圆振动筛 价格:2000-28000元

产品型号:YK型YA型

圆振动筛简称圆振筛,是一种多层数、做圆形运动的振动筛,物料筛淌线长,筛分规格多,适合石料等块状物料分级,广泛应用于煤矿、建材、冶金等行业。

产量:YA型:70~1400t/h YK型:18-646t/h

功率:YA型:11-30kw YK型:7.5-37kw

咨询报价销售热线:0373-268 2333

圆振动筛产品概述

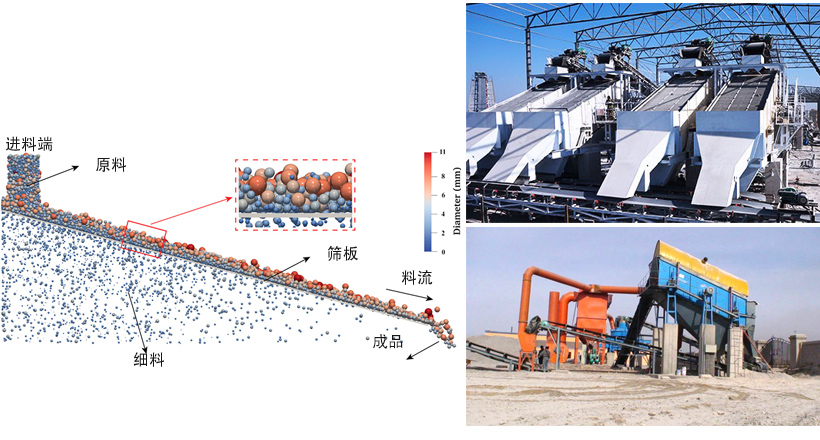

YA系列圆振动筛矿石筛分现场

圆振动筛简称圆振动筛,是专门用于矿业领域的圆形振动筛分设备,它适用于矿石、煤炭、石灰石、砂石等矿业原料的筛分和分级。矿用圆振动筛能够快速而准确地将矿石分成不同的颗粒级别,它可以处理大量的矿石,并通过不同孔径的筛网实现对矿石的粗细筛分,提高矿石处理的效率。

圆振动筛的筛网设计更加合理,具有较好的抗堵塞能力。在矿石筛分过程中,一些湿粘性的矿石容易黏附在筛网上,导致堵塞。但是,矿用圆振动筛通过合理的筛网设计和振动力的作用,可以有效地减少堵塞现象,确保筛分的连续进行。

圆振动筛分类

圆振动筛分为ya和yk两种型号

圆振筛图片

ya圆振动筛:周偏心系列,为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。

yk圆振动筛:块偏心系列,除保留了原YA型圆振筛轴偏心的特点外,还增加了块偏心调节振幅,不仅使激振器偏心质量单重激振力增大,而且激振力可以随时进行调控,便于模块化设计和使用

圆振动筛型号和参数

YK参数

型号 筛面 给料粒度 处理量 振频 双振幅 电动机  每支点动负荷 总重
层数 面积 倾角 筛孔 结构 型号 功率 工作时 启停机时
YK1430 1 4.2 15 3-100 冲孔、聚胺酯  ≤200 18-375 970 7-10 Y160M-6 7.5 ±800 ±6400 3612
YK1845 1 6 21-438 970 Y180L-6 15 ±1000 ±8000 4664
YK2050 1 8.1 23-479 970 Y180L-6 15 ±1200 ±9600 5426
YK2445 1 10.5 26-542 970 Y200L-6 18.5 ±1200 ±9600 6232
YK2450 1 12 ≤200 31-646 970 Y200L-6 22 ±1800 ±9600 7000
YK2460 1 14.4 ≤200 31-646 970 Y225M-6 30 ±1800 ±14400 8490
YK3060 1 18 ≤200 39-813 980 Y225M-6 30 ±2400 ±19200 10510
YK3660 1 21.6 ≤200 47-976 980 Y250M-6 37 ±4000 ±32000 14900
2YK1430 2 4.2 ≤200 18-375 970 Y180L-6 15 ±1200 ±9600 5500
2YK1638 2 6 ≤200 21-438 970 Y200L-6 18.5 ±1600 ±12800 7000
2YK1845 2 8.1 ≤200 23-479 970 Y200L-6 22 ±2000 ±16000 8300
2YK2050 2 10 ≤200 26-542 980 Y225M-6 30 ±2400 ±19200 9800
2YK2450 2 12 ≤200 31-646 980 Y225M-6 30 ±3200 ±25600 10500
2YK2460 2 14.4 ≤200 31-646 980 Y225M-6 30 ±3200 ±25600 11210
2YK3060 2 18 ≤200 31-646 980 Y250M-6 37 ±4400 ±35200 15800

YA参数

型号 给料粒度
mm<
处理量
t/h<
双振幅
mm
配用电机 单点动负荷
N
动负荷
N
外形尺寸
长×宽×高(mm)
型号 功率Kw
YA-1236 <200 70-250 Y160M-4 11 ±802 ±4008 3757×2364×2465
YA2-1236 <200 70-250 Y160M-4 11 ±802 ±4008/ 3757×2364×2465
YA-1536 <400 200-650 Y160M-4 11 ±931 ±4665 3757×2670×2437
YA1-1536 <400 200-650 Y160L-4 15 ±931 ±4665 3757×2715×2437
YA-1236 <400 250-750 Y160M-4 11 ±980 ±4900 3757×2975×2437
YA2-1236 <400 250-750 Y160L-4 15 ±980 ±4900 3757×3020×2437
YA-1236 <400 300-850 9-11 Y160L-4 15 ±928 ±4640 4331×3020×2700
YA1-1236 <400 300-850 Y160L-4 15 ±928 ±4640 4331×3020×2700
YA-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
YA2-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
YA-1236 <400 450-1150 Y180M-4 15 ±2889 ±14445 4945×3423×3501
YA2-1236 <400 450-1150 Y180L-4 18.5 ±2889 ±14445 4945×3463×3501
YA-1236 <400 550-1350 Y200L-4 22 ±2889 ±14445 6116×3619×3849
YA2-1236 <400 550-1350 Y200L-4 30 ±2889 ±14445 6116×3619×3849
YA-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445 6091×3925×3846
YA2-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445 6091×3925×3846

圆振动筛型号说明:

2 Y  A □  □

┬ ┬ ┬ ┬ ┬

│ │ │ │ │

│ │ │ │ └────────── 筛面长度dm

│ │ │ │

│ │ │ └───────────- 筛面宽度dm

│ │ │

│ │ └───────────── 轴偏心振动器

│ │

│ └──────────────- 圆振动

│

└──────────────── 筛面层数(单层不写)

圆振动筛工作原理

圆振动筛结构图

yk/ya圆振动筛主要由偏心块激振器、筛箱、电动机、减振装置及底座等组成。筛箱由筛框、筛板(网)、衬板(网)等组成。减振系统由弹簧、卡箍和支承座等组成。

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,倾斜筛面上的物料在受到筛箱传给的冲量下而产生连续的抛掷运动,在此过程中,小于筛孔的颗粒物料通过筛网透筛,从而达到分级的目的。

圆振动筛特点及优势

圆振动筛采用编织网或冲孔筛板具有使用寿命长,不易堵网。

1、结构简单、质量可靠

ya圆振动筛使用环槽铆钉联接,坚固耐用;此外采用了轮胎联轴器,筛机横梁与筛箱部分使用高强度螺栓,柔性连接,使筛机运行平稳,且部件通用性强,维修快捷方便;

2、效率高、噪音小

该产品采用了小振幅、高频率、大倾角设计结构、电耗低、筛机筛分效率高、处理能力大;

2、配置多样、应用行业广

多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到筛分目的;

3、可进行特殊设计

ya振动筛振动电机安装方式可分为上振式、下振式和侧振式,减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计制造,以满足用户的不同需求。

圆振动筛使用行业及物料

圆振动筛在矿业领域有广泛的应用。以下是一些常见的矿用圆振动筛应用场景:

矿石筛分:常用于矿石的筛分和分级。它可以对原矿进行初步筛分,去除较大或较小的颗粒,以提高矿石的品位和回收率。同时,它还可以对精矿进行进一步的筛分和分级,以满足不同粒度要求的选矿工艺。

煤炭筛分::在煤炭加工过程中,圆振动筛常用于煤炭的筛分和分级。它可以对煤炭进行精煤、中煤和粗煤的筛分,去除杂质和煤炭中的石块、岩石等,提高煤炭的质量和市场竞争力。

石灰石和砂石筛分::可以对石灰石和砂石进行筛分、分级和去除杂质,以提高产品的质量和市场需求。

矿山选矿工艺::用于矿石的粗选、中选和精选过程中的筛分和分级,帮助提高选矿效果和回收率。

矿石破碎前的预筛分::在矿石破碎前,矿用圆振动筛可以用于对原矿进行预筛分,去除较大的颗粒,减少破碎设备的负荷,提高破碎效率。

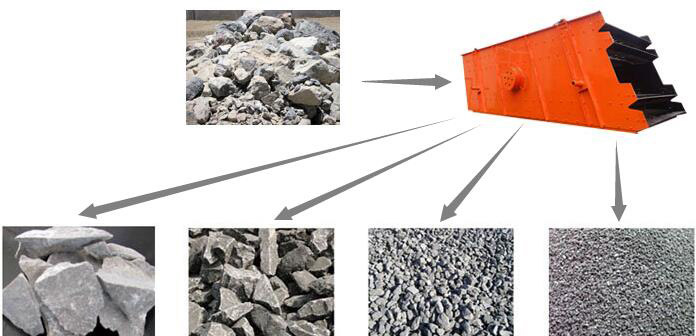

圆振动筛应用于石子,石英砂,高岭土,煤炭,鹅卵石等物料中。

圆振动筛客户案例

客户案例

圆振动筛选型须知

1、筛机分单层和双层,并有轻型和重型之分。

2、筛网结构有编织闯、冲孔筛板。如果选用铁签式筛板可按要求设计。

3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。

4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供贷。

5、给科箱为选择件,用户如有要求,可供给料箱。

6、在选用时如有改变筛面倾角的要求,可另行设计。

7、基础螺拴由用户自备。

维护技巧

yk/ya圆振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。
