拍击式标准振筛机

拍击式标准振筛机

产品名称:拍击式标准振筛机

产品简介:拍击式标准振筛机也叫拍击式振筛机,简称拍击筛,适合普通磨料粒度组成检查和超硬材料生产分级及粒度组成检查。

产品特点:①采用边拍打边筛分的方式,使得筛分同时具备往复和拍击振动两种运动,物料不易堵塞。②采用的齿轮传动,转速比准确,不会产生掉速现象。所以,每一次相同时间下的筛分运动一致,保证了筛分作业的一致性要求。③拍击筛工作的齿轮没有直接接触,磨损小,使用寿命长。

直径:200/300mm 筛孔尺寸:8mm-0.038mm

拍击次数:156±3次/分 旋转次数:290±6次/分

定时时间:999秒 层数:1-7层

销售热线:0373-268 2333

咨询报价

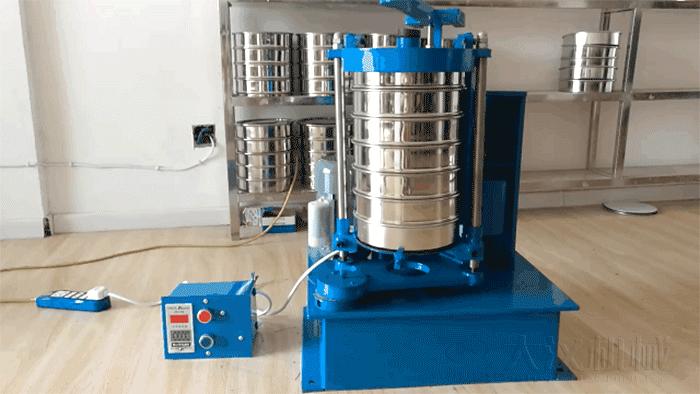

BZJ-300型拍击式标准振筛机试机展示:

将筛框依次罗列起来,较大目数的筛框在上,将物料倒入顶部筛框。将其改好加装到拍击式标准振筛机上,然后开启启动按钮进行筛分。

BZJ-300型拍击式标准振筛机的简介:

BZJ-300型拍击式标准振筛机简称拍击筛,本筛机使用于普通磨料的粒度组成检查和超硬材料产品的生产分级及粒度检查。广泛应用于冶金、化工、建材、医药、地质等部门的科研、生产部门的对固体材料的筛分及检测。

图片展示

物料对比图

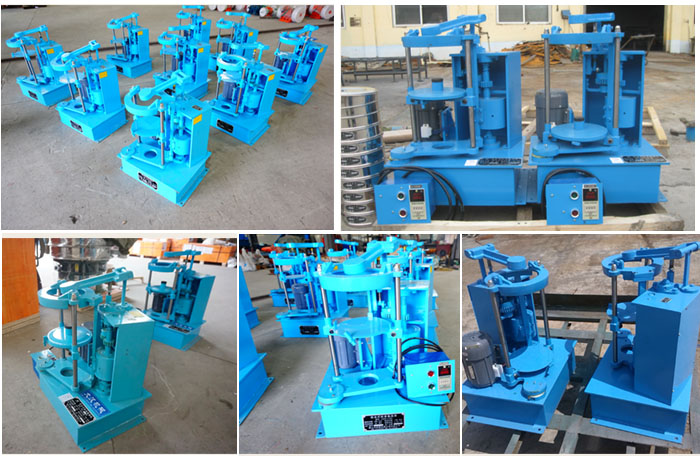

拍击式标准振筛机分为单座和双座两种

单座拍击式标准振筛机:只能安装组筛框,只能处理1种类型的物料。

双座拍击式标准振筛筛:可装上2组筛框,能实现同时筛选2种不同物料的效果。

座/双图片

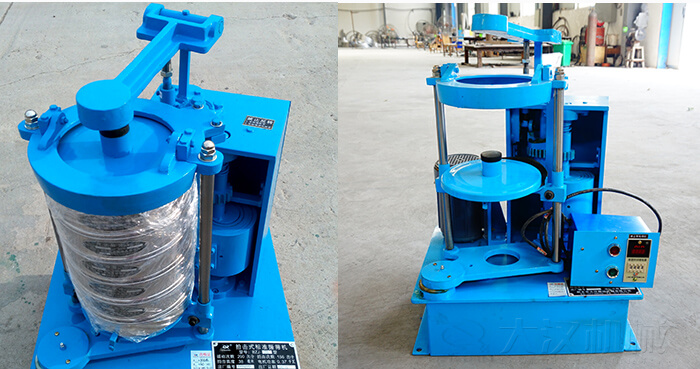

BZJ-300型拍击式标准振筛机实拍图:

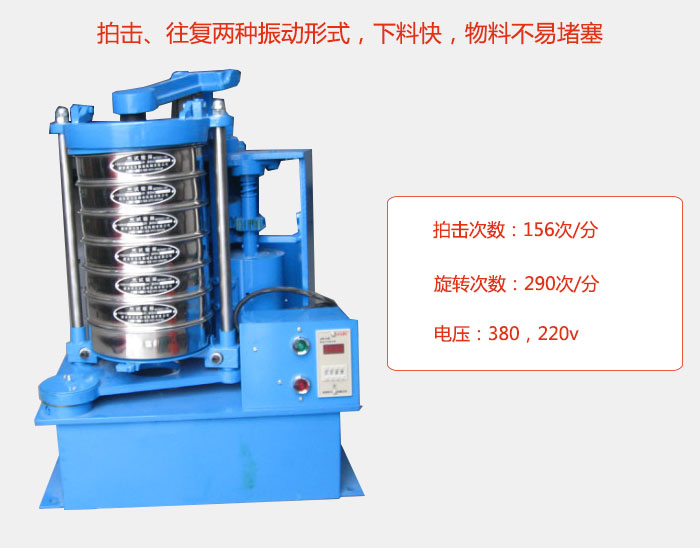

图片实拍展示

BZJ-300型拍击式标准振筛机作用与原理:

原理动图

电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

拍击式标准筛有两种不同的形式,一是拍击式。

BZJ-300型拍击式标准振筛机技术参数:

序号 项  目 数  值 单  位
1 旋转次数 290±6 次/分
2 拍击次数 156±3 次/分
3 旋转行程 25 mm
4 拍击高度 38±6 mm
5 筛框直径 φ300 mm
6 底盘水平底 mm/min ≤0.6
7 可容筛层 1-7
8 使用电压 380、220 V
9 输出功率 0.55 kw
10 转    速 转/分 1400
11 外形尺寸 700*500*800 mm
12 净    重 118 kg

BZJ-300型拍击式标准振筛机特点

1、传动准确。拍击筛采用的齿轮传动,转速比准确,不会产生三角带易产生的掉速现象。所以,每一次相同时间下的筛分运动一致,确保筛分作业的一致性。

齿轮

2、拍击筛不易堵塞,筛分效率高。拍击筛的边拍打边筛分的方式,使得筛分同时具备往复和拍击振动两种运动,这样物料不易堵塞,更适合筛分一些很细的粉状物料,对有粘性的物料起很大的作用。

拍锤

3、维护保养成本低,使用寿命长。由于拍击式标准振筛机工作的齿轮没有直接接触,从而齿轮的磨损较少,一般的维修只需更换同步带。另外,偏心轮的整体动作试,也使得再次安装比较方便,转动部分的轴承不易磨损,成本较低。

可定时

4、安装有时间继电器,可以自由控制振筛时间。

试验筛框

5、比较清洁。传动方式、工作方式比较洁净,对环境没有污染。

BZJ-300型拍击式标准振筛机结构:

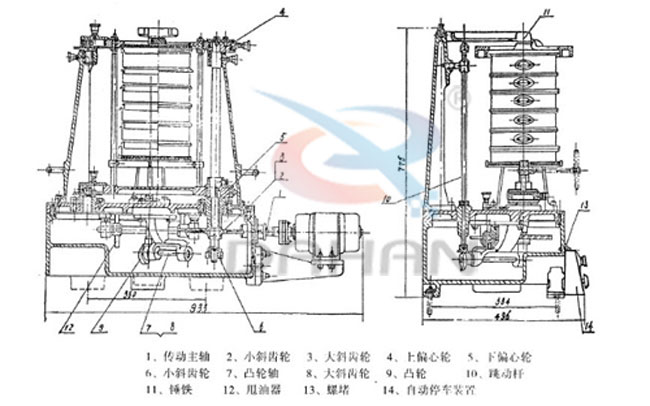

内部结构图

BZJ-300型拍击式标准振筛机细节:

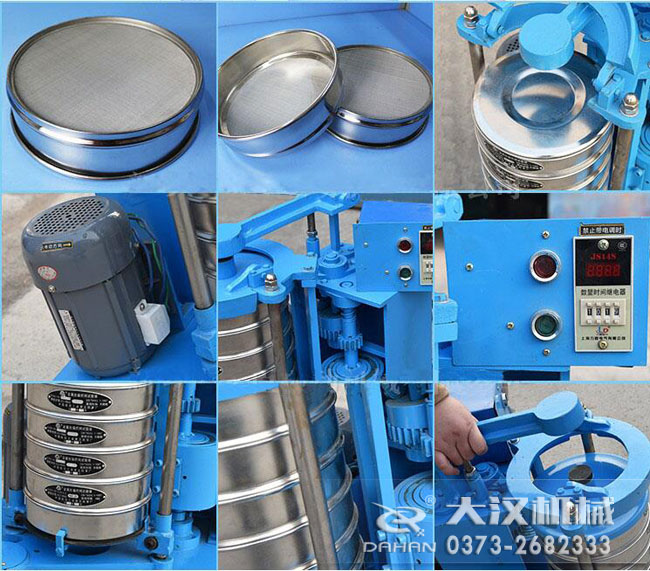

细节展现

BZJ-300型拍击式标准振筛机适用范围:

使用范围

BZJ-300型拍击式标准振筛机发货:

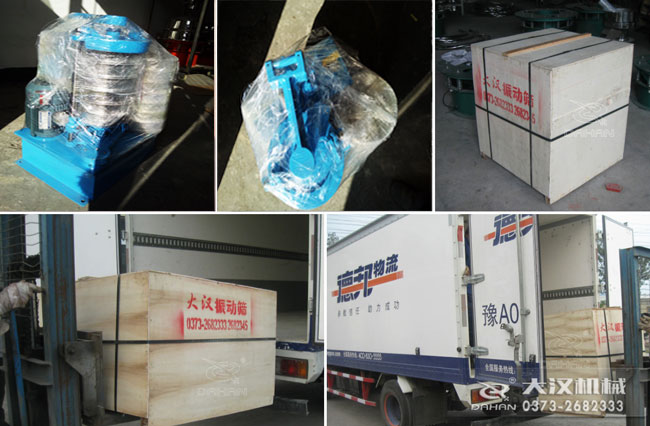

发货现场

BZJ-300型拍击式标准振筛机使用方法:

1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死

6.上下滑板、加油嘴、等应定期加油。
