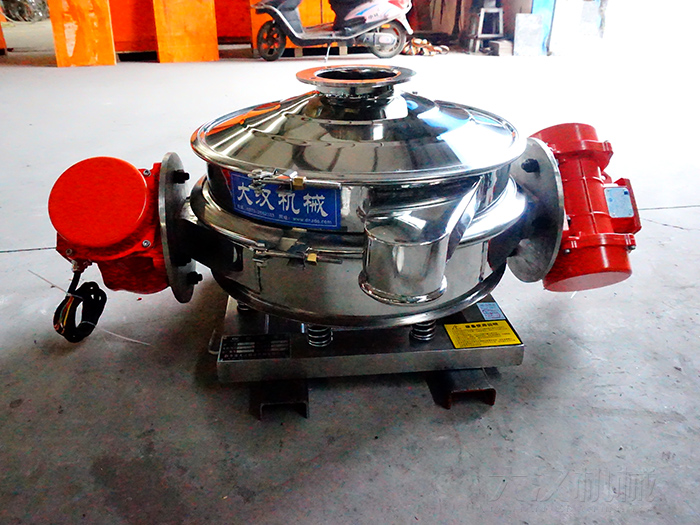

直排筛

产品名称:直排筛

产品型号: ZPS-1000

产品简介:直排筛是直排筛厂家大汉公司经过多年制造经验结合专业的振动力学原理开发研制的多功能,高效率筛分设备,直排筛也叫直排式振动筛、直卸式振动筛,分单振源和双振源两种,多用于面粉、淀粉、洗衣粉、金属粉、添加剂、化工、非矿等行业的颗粒粉末的粗略筛分、精密筛分,处理量大、易与生产线结合。可在600MM至1800MM之间选择。

咨询报价销售热线:0373-268 2333

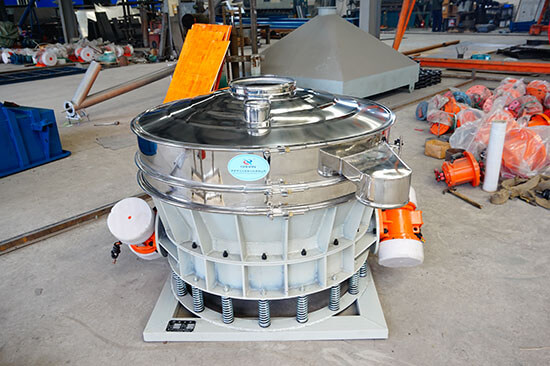

直排筛

直排筛概述:

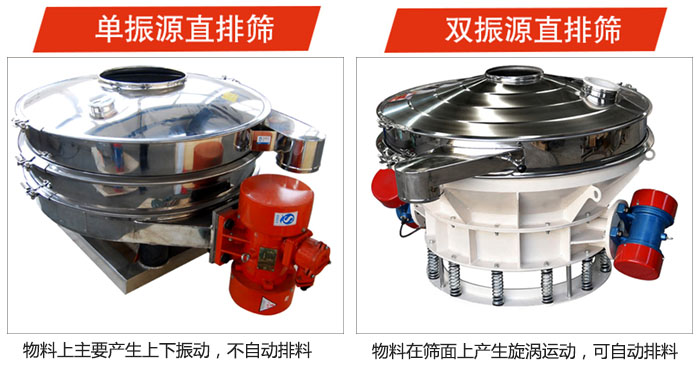

ZPS直排筛是直排筛厂家大汉公司经过多年制造经验结合专业的振动力学原理开发研制的多功能,高效率筛分设备,直排筛也叫直排式振动筛、直卸式振动筛,分单振源和双振源两种,单振源作用到物料上主要产生上下振动,不具备自动排料功能,双振源能在筛面上产生涡旋运动,具有自动排料功能,主要用于粉体生产线工艺流程中的粉体的除杂,筛松作用。

单振源和双振源两种,单振源作用到物料上主要产生上下振动,不具备自动排料功能,双振源能在筛面上产生涡旋运动,具有自动排料功能

直排筛(直排式振动筛)筛分视频:

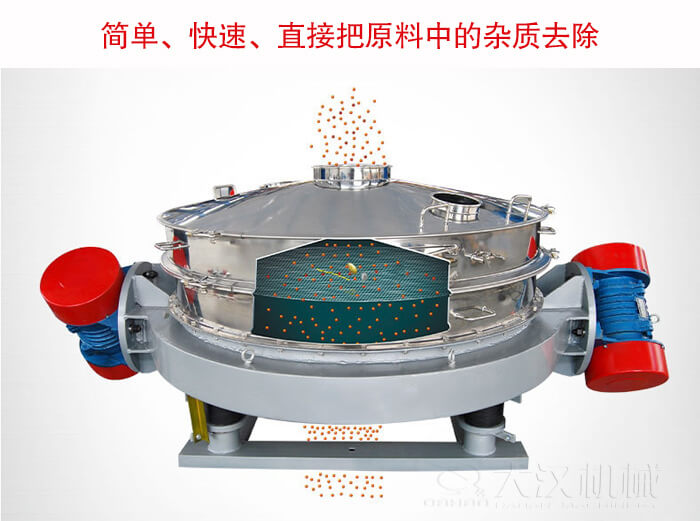

将物料投入筛箱内,筛箱利用振动电机的振动,完成物料的筛分并能够直接的通过直泄式,排料从而实现筛分目的。

直排筛适用物料

可筛分物料展示图

直排筛多用于甜菊糖苷 粉末状,酒糟,香精,粉末涂料,兽药,面粉,化肥颗粒,面粉里的虫子,小石子,奥利奥的粉体,聚四氟乙烯,纤维棉,碳酸锂,氟氧化锂,染料,石粉,化肥(硫化铵),石灰粉,沙子,氧化镁,塑料添加剂,水泥里的渣,调料品,聚乙烯醇,元明粉,金属粉,化工原料,添加剂,碳化硅,氧化锌粉末,膨化大豆,饲料添加剂,该份,纯碱,焦亚(硫酸钠)等物料的颗粒粉末的粗略筛分、精密筛分,处理量大、易与生产线结合。可在600MM至1800MM之间选择。

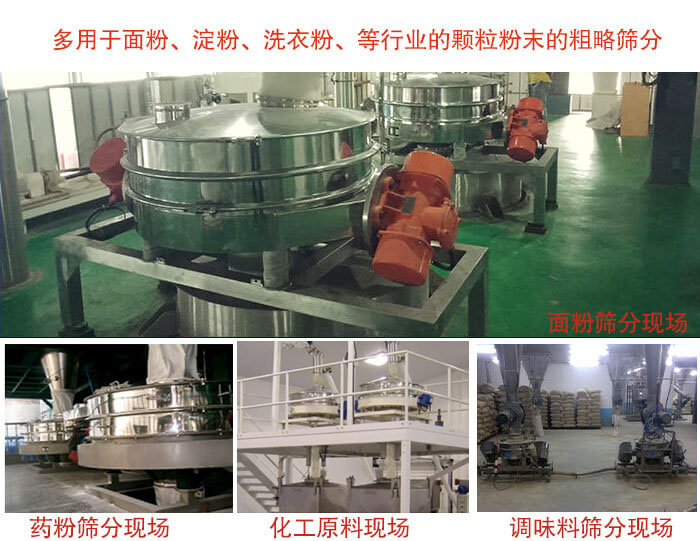

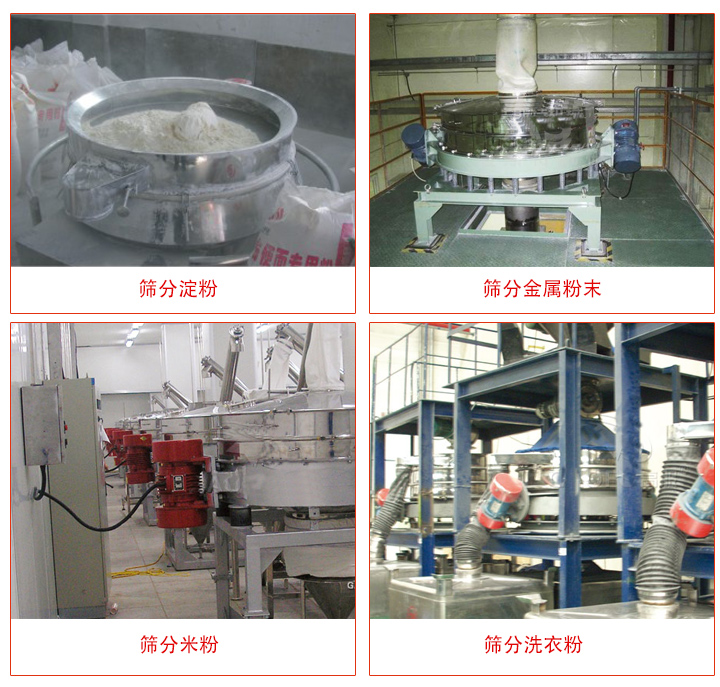

行业应用:药粉筛分现场,化工原料现场,调味料筛分现场,面粉筛分现场

直排筛(直排式振动筛)特点:

直排筛采用偏心块激振力可自由调节激振力大小

1,可自由调整激振力:通过调整激振力大小来改变物料在筛面上的运动轨迹,进而达到筛分各种物料的目的。

2,直泄式出料口设计:直排式振动筛的出料口设计在筛机底部,有利于提高排料量,适用于物料除杂质等粗略筛分的工艺过程。

3,全不锈钢束环螺旋链接,防锈防磨使用寿命长。

4,多种电机样式根据物料采用不同防爆电机等。

5,根据物料特性采用支撑式进料口缓冲物料对筛网冲击,布料更均匀。

直排筛作用原理:

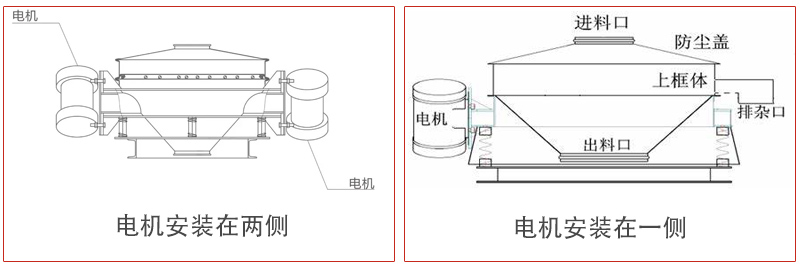

直排筛利用两边振动装置实现直泄式振动筛分目的

直排筛利用振动电机利用其轴上下端的两组偏心块(不平衡偏心块)的相位角以及两台电机之间的交叉角度将振动电机的旋转运动变为水平、垂直、倾斜以及离心作用的多作用力重叠,再将这种作用力传递给筛面,从而达到筛分的目的。改变上下偏心块的相位角和重量,可以改变激振力的大小和物料的运动轨迹。

直排筛作用原理:直排筛利用电机轴上下端的偏心块的相位角以及电机的夹角产生振动带动筛网的振动从而实现,物料的筛分。

ZPS直排筛尺寸示意图:

直排式振动筛尺寸示意图:A直排筛防尘盖宽度。B直排筛进料口宽度。D直排筛总高度。

型号 A B C D E F G
ZPS-600 600 150 380 560 325 120 80
ZPS-800 800 200 540 600 350 125 90
ZPS-1000 970 250 640 640 350 150 100
ZPS-1200 1170 250 700 700 400 180 120
ZPS-1500 1470 250 760 760 440 200 120

ZPS直排筛技术参数:

型号 功率 筛面直径mm 有效面积㎡ 体积mm
ZPS-600 0.18 520 0.2124 740*600*560
ZPS-800 0.25 720 0.4072 1010*800*600
ZPS-1000 0.37 890 0.6221 1200*970*640
ZPS-1200 0.55 1090 0.9331 1430*1170*700
ZPS-1500 0.75 1390 1.5175 1780*1470*760

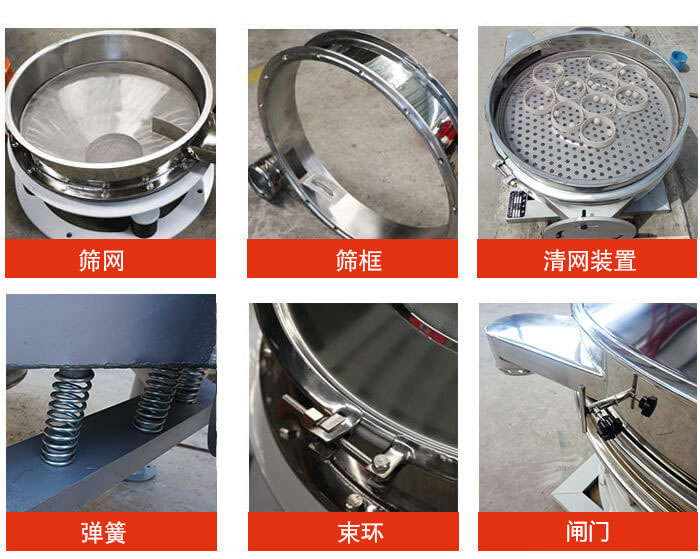

ZPS直排筛内部细节:

直排筛主要结构:筛网,筛框,清网装置,弹簧,束环,闸门等。

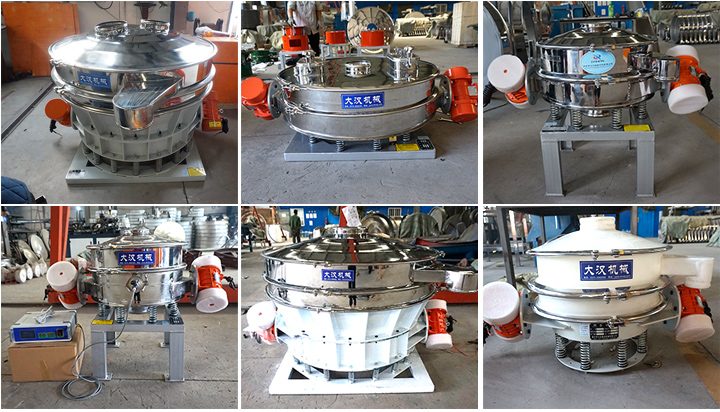

直排筛定制产品展示

直排筛定制产品展示图片:定制料仓,定制加高筛框,电机座加固,移动式等
