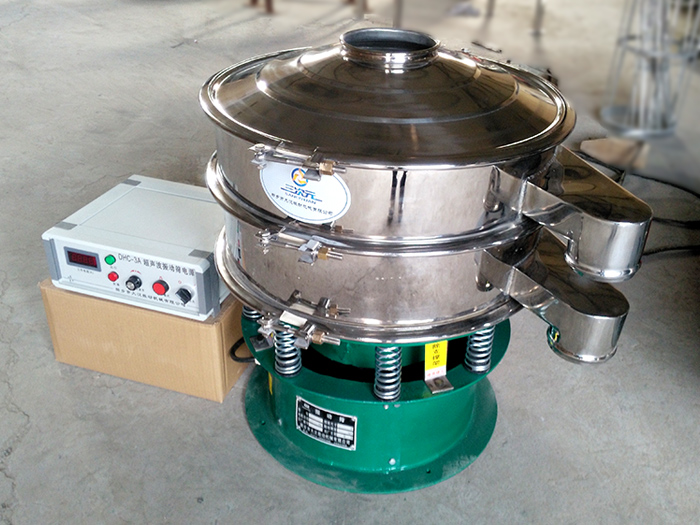

超声波振动筛

关于超声波振动筛

超声波振动筛是在普通振动筛的基础上增加的超声波系统，将超声波频率施加于筛上，超声波系统对筛网施加高频振动，振动频率打破了表面张力，使不锈钢网有效地无摩擦，并防止过大和过小的颗粒堵塞或堵塞筛网，可分离20微米（635目）的细粉，还增加了筛分产量并减少了清洁时间。

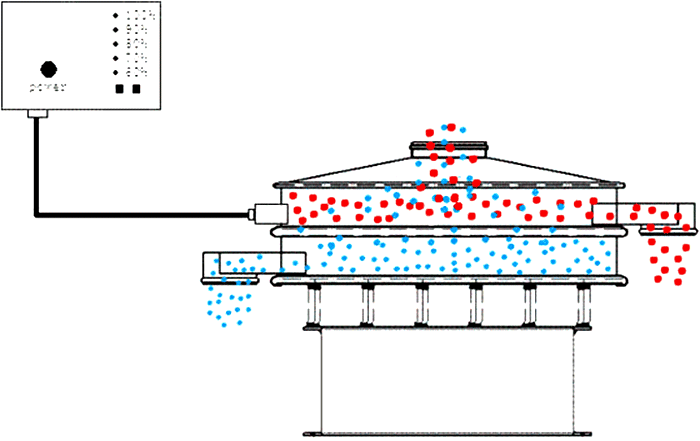

超声波振动筛工作原理

超声波振动筛是将220V、50Hz或110V、60Hz的电能转化为18KHz等高频电能，输入超声波换能器，转化为18KHz等机械振动，从而达到筛分、清网的目的，它消除了筛孔上的静电、粉体的结块造成的堵塞问题，并且不改变被筛物料的特性。

变频装置是改变普通筛分机的振动频率，使物料在同一单位时间内的振动频率增加，从而增加物料同时通过筛孔的次数，使筛分机更高效，更精细，适用范围更广。

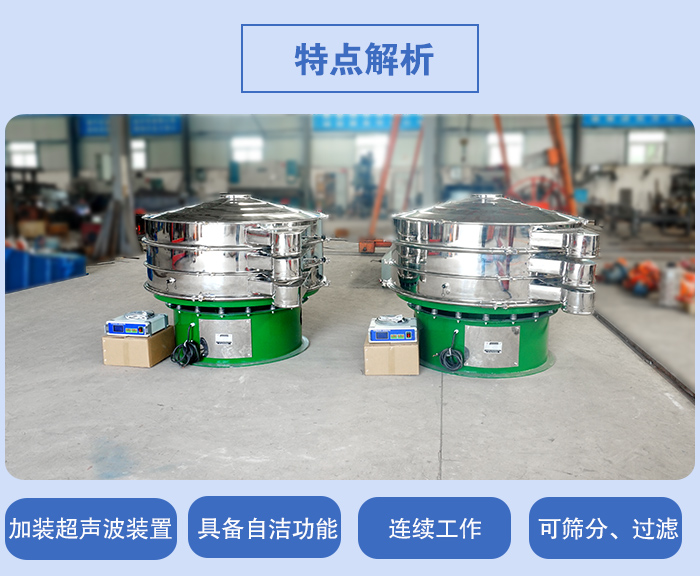

超声波振动筛的特点

1、使用超声波频率振动筛网，使筛网不会堵塞，同时允许分离精度低至 20μm（#635目）。

2、超声波筛分可使粉体更快地通过筛孔，提高筛网穿透效率，从而提高筛分能力10倍。

3、电源可在18K-40K之间自动调节，可根据物料比重由低频转换为高频。换能器可连续工作12-24小时。

4、防止筛网过载不仅可以减少生产停机时间，还可以减少清洁筛网所需的时间。

5、无需用弹跳球清洁装置，防止橡胶磨损造成二次污染。

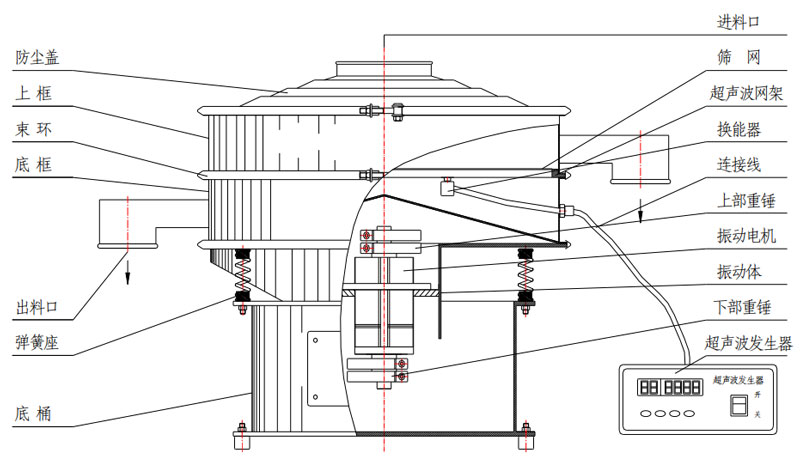

超声波振动筛结构：

超声波振动筛主要由超声波共振电源、振荡器、外网环和共振环、筛网、网架、振动电机、弹簧等部分组成。

超声波谐振电源：高频大功率超声波谐振电源发生器，采用数字调频调幅，可根据不同的屏蔽状态（不同的材料栅格结构）自动跟踪谐振点，长期工作稳定，发热小，使用方便。

高频连接线：用电缆连接超声波发生器和超声波换能器。

换能器：密封结构可防止细粉进入，可选择内置式或外置式。

超声波网架：由框架和谐振环组成，根据框架的大小，我们可以在框架中插入数量可变的波导环。

超声波振动筛视频

筛分陶瓷原料

筛分氧化铝粉末

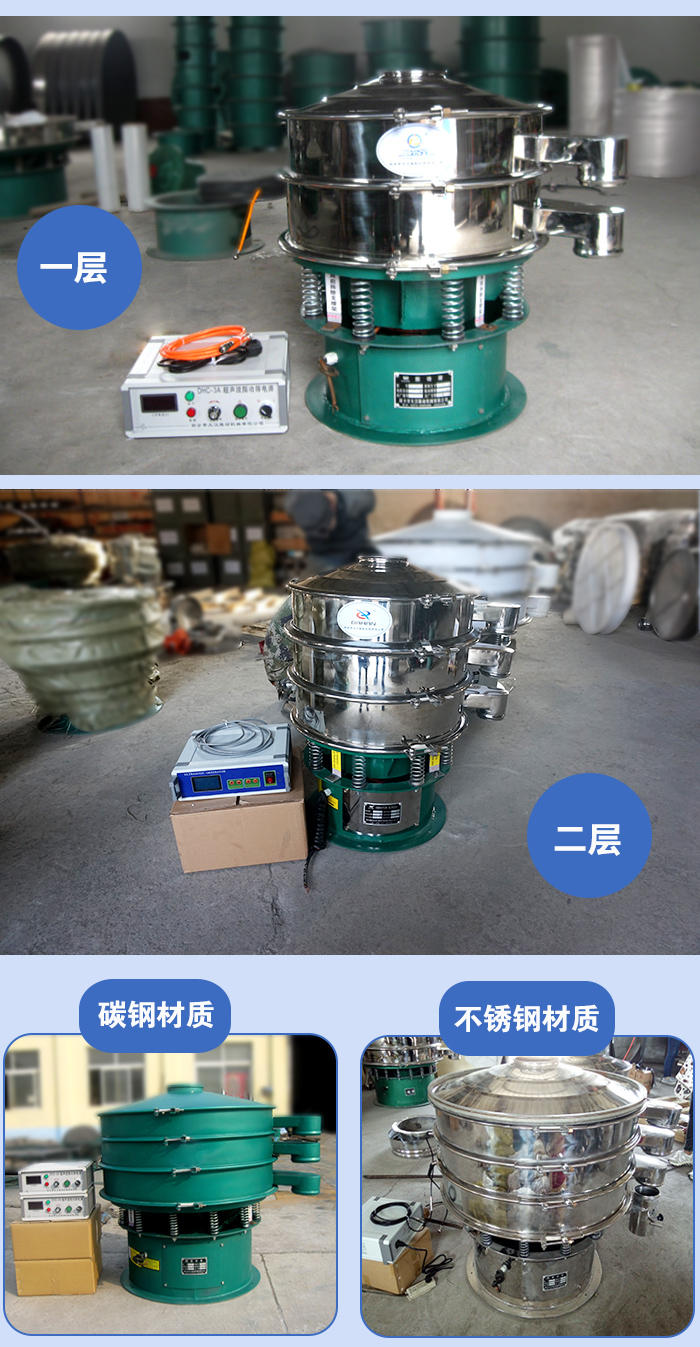

超声波振动筛技术参数

型 号	有效直径 mm	筛分面积 m2	筛网规格 目	层 数 层	输入电源 V/HZ	超声波 型 号	换能器 位 置	频 率 KHz	超声波 档 位	功 率 Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	连续1-9档 脉冲2档	0.18
DHC-400	340	0.09	60-635	1-3	振动筛 380/50 超声波 220/50		内置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

超声波振动筛与普通振动筛的区别

模型	测试材料	网格尺寸	振动筛	超声波振动筛
⌀1000	碳化硅	500目	不能过筛	1500公斤/小时
Ф1000	钨粉	600目	15分钟不筛出细粉	30公斤/小时
Ф1000	维生素C粉	100目	1公斤/小时	120-150公斤/小时
Ф600	花粉	400目	15分钟不筛出细粉	15分钟过筛
Ф1000	钴粉	400目	10公斤/小时	300公斤/小时
Ф1000	钕铁硼粉	300目	32.2% 筛余物 30 分钟	30分钟筛出6.9%的残渣
Ф1000	金钢砂粉	300目	不能过筛	1300公斤/小时
Ф1200	三氧化二锑	80目	700公斤/小时	2000公斤/小时

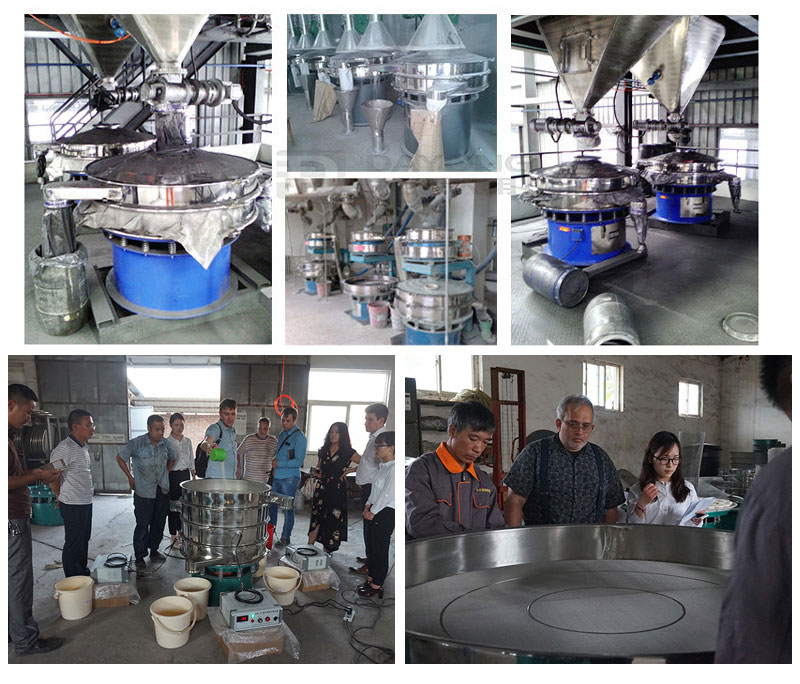

超声波振动筛应用行业

超声波振动筛是在旋振筛的基础上加装了一套超声波系统。由超声波电源、换能器，共振环，连接线四部分组成。好处主要有:

1.提高筛分速度，使得超声波振动筛在筛分粉末、颗、浆液类物料时产量是普通振动筛的数倍，所以超声波振动筛筛分精度可达95%以上，可以完全实现500目以下高精细粉末物料的筛分作业

2.超声波系统中有一个高频率低振幅的超声振动波，这使物料得以低空是浮在筛面，从而增加物料的筛分精度3筛机在振动电机的作用下做二维运行的同时受到了一个来自换能器的高频低振幅超声振动波，使物料低空是浮在筛面，从而有效的解决物料堵网问题

目前，超声波振动筛已经成功应用在200目-600目精细物料中，广泛适用于碳化硅、合金粉末、银粉、不锈钢粉、钨粉、镍粉、钻粉、粉未涂料丁米酮粉、麦芽粉、病毒坐、咖啡粉、电磁粉、负极材料、激光粉等行业，在性能上实现了非常大的突破。

超声波振动筛安装与调试

1、底格的安装

①将橡胶密封件戴在底格下沿

②将底格放在筛盘之上，注意上下碰块的吻合

③安装振动筛专用束环，然后锁紧

2、网架及筛格的安装

①将新型密封件装于中空粘接网架边缘，将网架反置与工作台，放上超声环，上紧螺丝

②在超声环上连接超声换能器并缩紧

③将上好超声环及超生换能器的网架扣于底格筛盘,注意旋转网架,使换能器导线拉紧不碰底格,将换能器导线从底格出线孔穿出,用螺母锁紧。

④压上筛格,带上振动筛专用束环缩紧,用皮捶沿束环四周敲击再次锁紧

⑤按照超声波发生器衔接线的标识,直接插入接口并且锁紧,使得超声波发生器的电源与筛机超声波接口正确衔接。

3、防尘盖的安装

①将橡胶密封件装于筛格上面,密封件窄边在下,宽边在上

②将防尘盖置于筛格之上,对齐

③装上束环,锁紧

4、调试：

①先打开超声电源，查看超声是否正常工作，再打开筛机电源

②调整下部重锤角度，根据物料需求，应调制15度、30度或45度

③将超声波发生器电源上微调旋扭旋至小，翻开超声波发生器电源开关，调查电流表有无反常，(在正常情况下，电流应小于200mA)。

④检查调试超声波振动筛分过滤机,并且要使物料运行轨道达到标准运行的轨迹。

⑤运行超声波振动筛分过滤机,稍微投点料并且微调超声波发生器电源上微调旋扭，使筛网到达一个理想状况。(电流应小于200mA)在超声波振动筛正常的情况下,就可以均匀投料然后进入正常运转。

超声波振动筛换网图示

换网准备工具：扳手、网架清洁剂、丙酮、软布、绷网工具（橡胶锤）、剪网工具和瞬干胶。

1、首先我们先将网架清洁干净，再用干净的软布条蘸取丙酮将粘结面擦干净；

2、然后把绷网环平铺在干净的台面上，再将需要安装的筛网放在筛网换上，锁紧卡箍，使得筛网平整绷在绷网环上；

3、上面两个环节完成之后，我们再剪去多余的筛网，再将筛网架支于悬空处；

4、此时再用胶水混合充分后，均匀涂抹在网架上；

5、此时我们再将绷网环平稳放在网架上，但需要注意的是，上面的那层绷网朝下放在网架之上；然后将压块螺丝均匀平稳的上于绷网的周围，使周围受力均匀、网架上的胶可以更好的渗透在筛网之上，再等待胶干透；

6、胶干透之后，我们先松掉压块螺丝后，将绷网环上的锁紧卡箍松开，拿下绷网环后，即可正常使用。

二、无绷网工具换网方法

所需工具：扳手、网架清洁剂、砂纸、丙酮、软布、剪网工具、橡胶锤和瞬干胶等，具体换网方法如下：

1、我们首先将网架清洁干净，然后把将要涂抹瞬干胶的粘结面用砂纸打毛，随后用软布蘸取丙酮将粘结面擦干净；

2、做完上面操作后，再把所需安装的筛网平放在赶紧的台面上，将网架放在筛网上，注意网架方向是装换能器的位置向上，这点需要特别注意；

3、随后再把超出网架的筛网从网架的边缘处向上卷起来拉紧并剪掉；再将卷起来的筛网点粘在网架背面，使筛网可以平整绷紧在网架上；

4、再将密封胶圈装在网架上；

5、将网架安装在不锈钢振动筛上，压好上框，锁紧束环，再用橡胶锤均匀敲击束环的四周，使力量分布均匀，再用上框把筛网压紧在网架上；

6、做完上述的5个步骤后，在粘结面上均匀涂胶，再涂胶的同时用手指轻轻扣住筛网，使胶可以分散均匀，约半小时在涂胶一次，等待胶干透即可正常使用。
