振动输送机

一、振动输送机产品介绍：

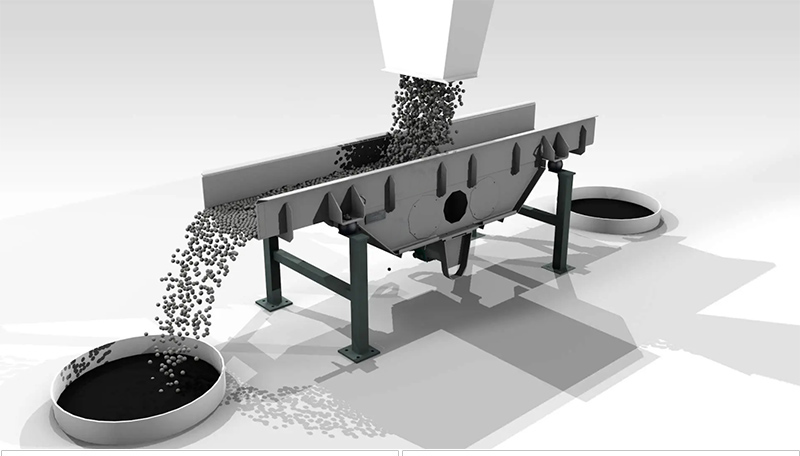

ZPS振动输送机采用振动电机作为振动源，使物料被抛起同时向前做直线运动，达到输送的目的，有敞开式、封闭式两种，料槽横截面可以做成圆形、矩形或梯形等多种型式，料槽的进料和出料也可根据需要制成一点进料、一点出料、多点出料、多点进料等多种形式。

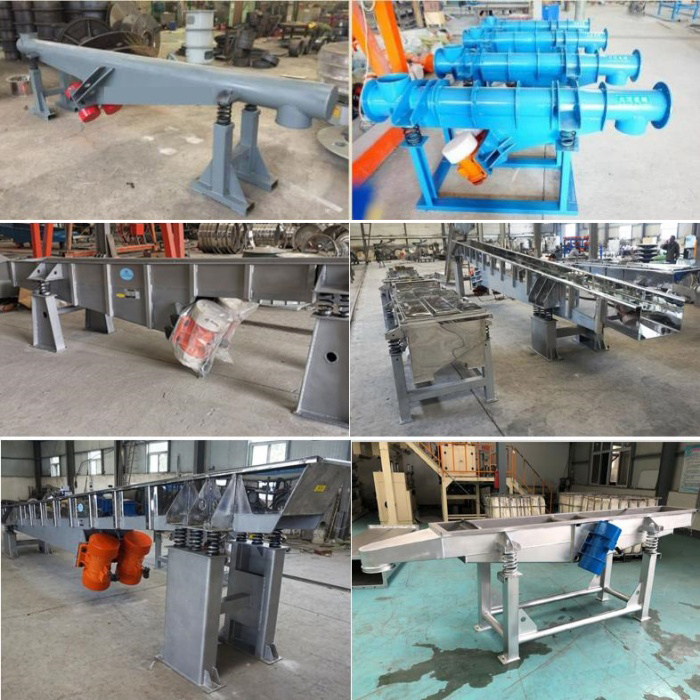

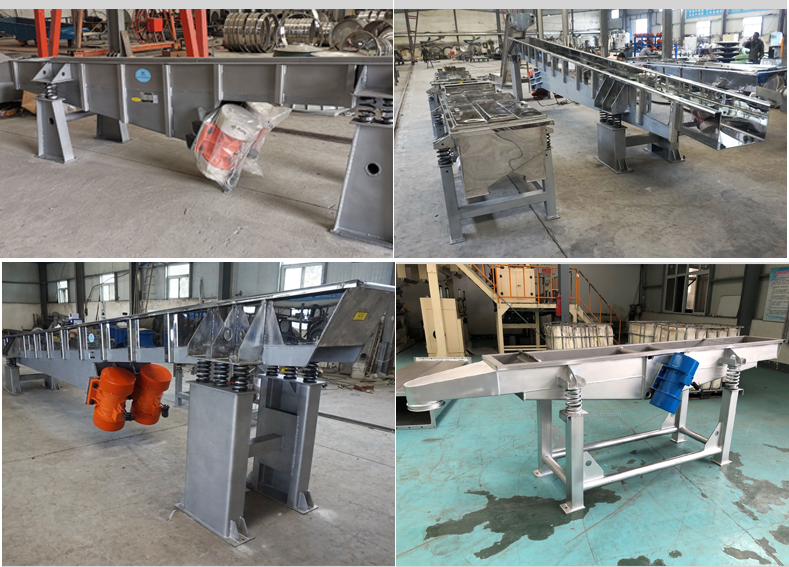

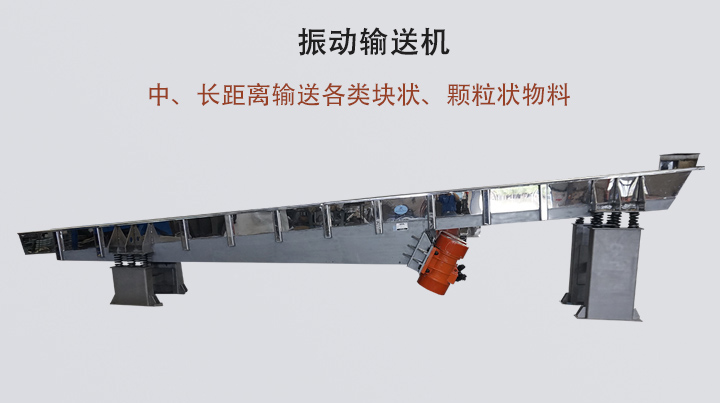

二、振动输送机图片：

三、振动输送机分类：

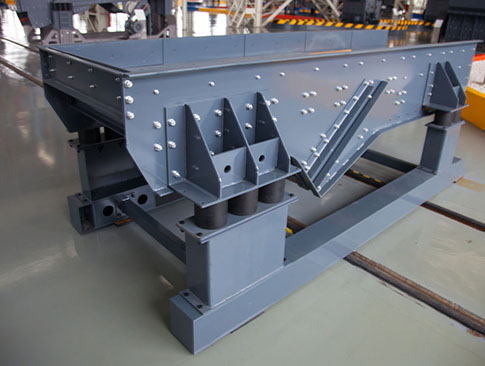

1、槽式振动输送机（普通型振动输送机）

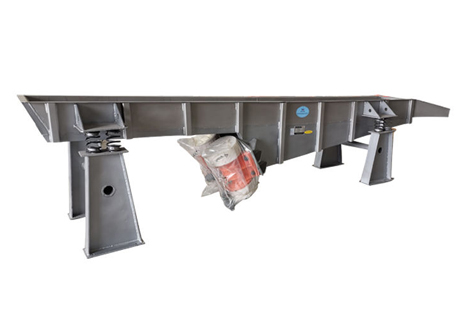

槽式振动输送机（普通型振动输送机）：以振动电机为振动源，使物料向上抛起并向前移动，靠输送槽的往复振动输送物料电机的安装位置可以在上侧、下侧或两侧，输送机长度可达20米，多机软连接可随需要任意延长，并可向上≤10°倾斜输送。

2、管式振动输送机：在封闭的圆管内中以受控速率水平输送粉末、颗粒物料，可将几节输送管连接起来同步输送，也可以实现多点进料和排料，密封结构，输送长度可达60-70米，可根据要求选用电机或电磁驱动。

四、振动输送机应用范围

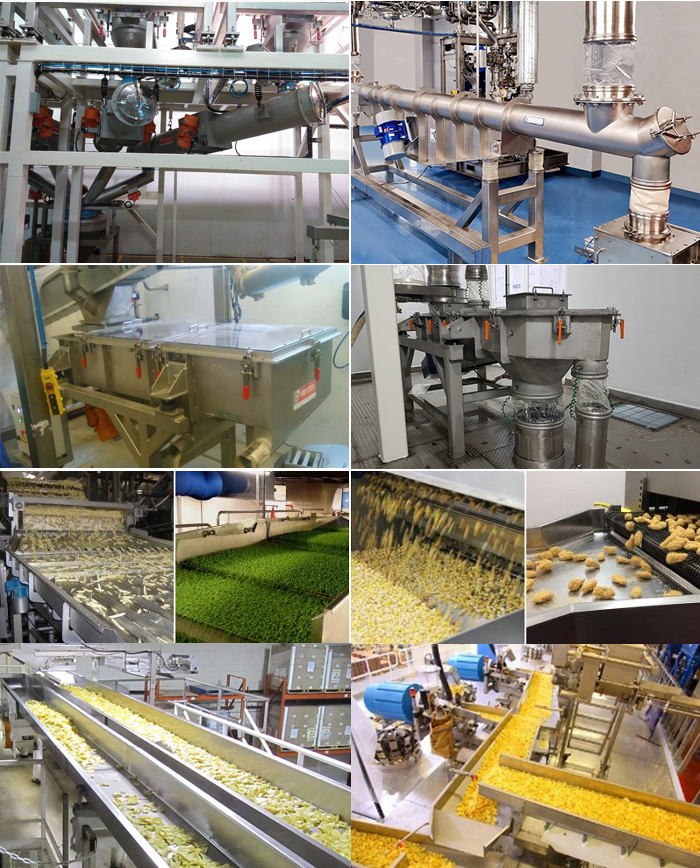

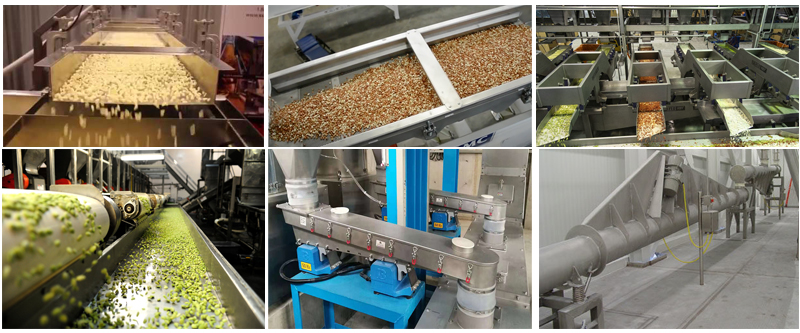

振动输送机可广泛用于冶金、化工、建材、粮食、轻工等行业进行中长距离输送各类块状、颗粒状物料，如食品加工、锯木厂、纸浆和纸板厂以及生物燃料自动化生产线上。以下是振动输送机的一些常见应用范围：

食品加工行业：谷物、糖、咖啡豆、坚果、蔬菜、水果等颗粒状或块状食品原料的输送和分配。

化工工业：化学品、塑料颗粒、颜料、橡胶颗粒等粉末状或颗粒状物料的输送和分配。

矿业和建筑行业：矿石、砂石、水泥、石膏等颗粒状物料的输送和分配。

制药工业：药物原料、药粉、胶囊、片剂等的输送和分配。

冶金和金属加工行业：钢铁、铝、铜等金属颗粒或碎料的输送和分配。

农业和饲料加工行业：饲料、饲料成分、农产品等颗粒状物料的输送和分配。

包装行业：瓶装食品、药品、化妆品等物料的输送和排列。

研究实验室：实验样品的输送和分配。

五、振动输送机工作原理：

振动输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。

六、振动输送机视频：

七、振动输送机特点：

1、可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，自动化程度高。

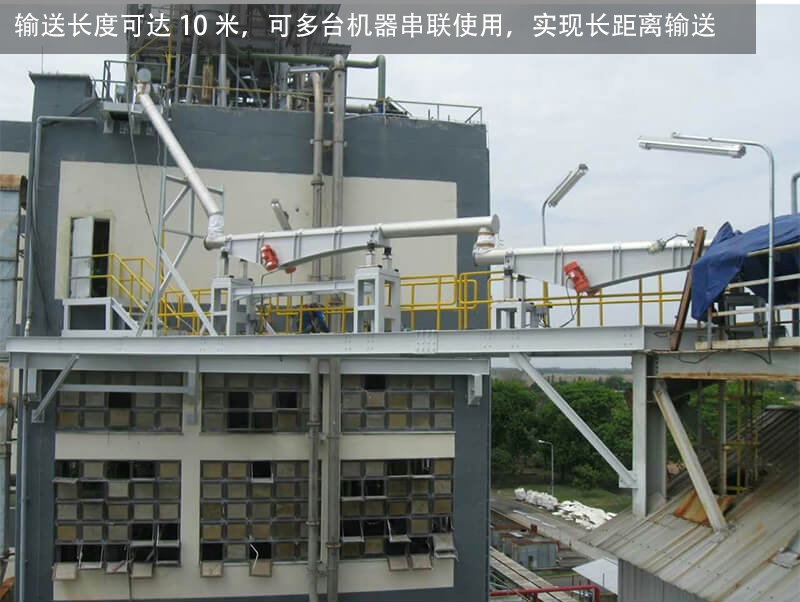

2、料槽宽度从6 英寸到5英尺，长度可达30英尺，输送长度可达 10 米，可多台机器串联使用，实现长距离输送。

3、料槽的进出料也可根据需要做成单点/多点进料、单点/多点出料等形式。

4、可以调节激振力，可随时改变和控制流量，调节方便稳定

八、振动输送机技术参数

型号		输送能力 (t/h)	输送距离 （m）	输送颗粒 （mm）	双振幅 （mm）	频率 (Next / min)	功率 （kw）	电流 （A）	基础垂直动载荷 （N）	重量 （kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

ZPS电机振动输送机，可根据用户需要制成：

下振式(X)：振动电机置于输送机下面；

上振式(S)：振动电机置于给料机上面；

调速式(T)：振动电机的振频可在0—额定频率范围内地无级调速；

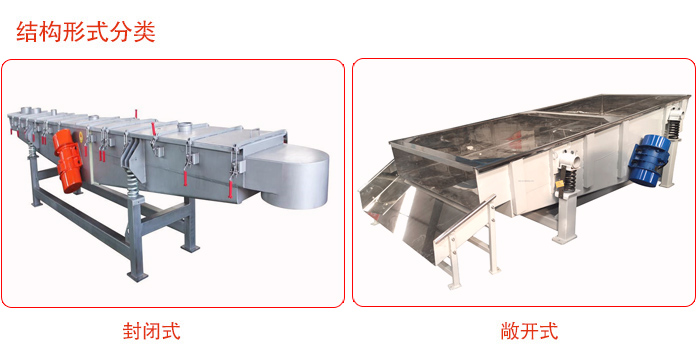

敞开式(K)：输送机上面敞开，比较适于下振式；

密封式(F)：输送机除进出料口外，全部密封；

基座式(Z)：对于大型（重型）输送机，一般采用座式结构。

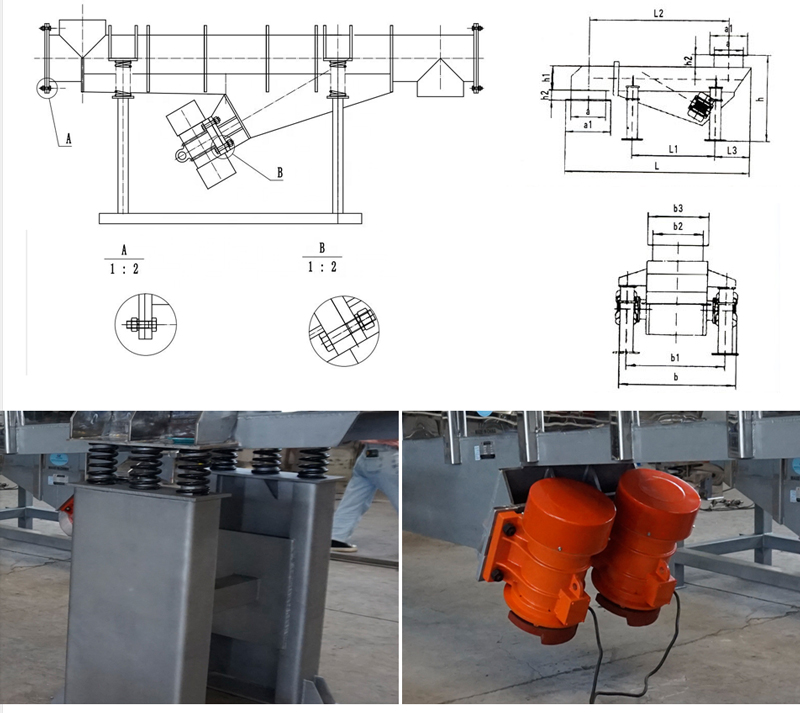

九、振动输送机结构图：

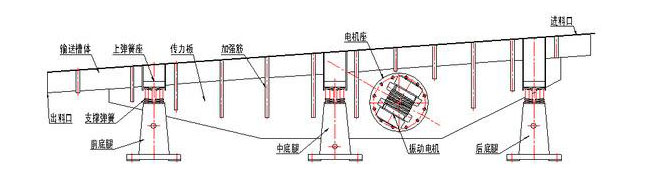

振动输送机是由槽体、槽架、底架、主振簧、导向板、隔振簧、驱动装置及进出料口等组成。

1、驱动装置：可以安装在设备的两侧，也可以安装在上部或下部，如无特殊要求，一般安装在两侧。

2、槽体：是用来输送物料的，其在振动过程中直接将能量传递给物料，使物料沿输送方向作连续抛掷运动。可选择U型槽和管状的，也可以制成敞开式或密封式，以满足不同的工艺流程。料槽的进料和出料也可根据需要制成单点/多点进料，单点/多点出料等多种型式。

3、主振弹簧、槽架、槽体及底架部分的有机结合，组成一个完整弹性工作系统，输送物料时，该弹性系统工作于低临界共振状态下，主振弹簧将槽架与底架弹性连接，并支撑一部分槽架和槽体的重量。

4、导向板：对槽架和底架的振动方向起导向作用。

5、槽架：一是隔热，将输送热料时槽体的热量与弹性元件隔开；二是槽体受热伸长不会影响主振簧的工作刚度，以免引起严重的弯曲振动和振动方向的偏离；三是支撑并固定槽体，使槽体和槽架形成一个完整的工作质体。

十、振动输送机外形尺寸：

型号		L	L1	L2	L3	b	b1	b2	b3	h	h1	h2	a	a1
ZPS-3	Ⅰ	3260	1310	3000	300	998	490	300	400	1000	120	80	180	280
	Ⅱ	3280	1310	3000	300	1098	590	400	500	1040	150	90	200	300
	Ⅲ	3330	1310	3000	300	1198	690	500	600	1080	180	100	250	350
ZPS-4	Ⅰ	4260	2160	4000	500	998	490	300	400	1000	120	80	180	280
	Ⅱ	4280	2160	4000	500	1098	590	400	500	1040	150	90	200	300
	Ⅲ	4330	2160	4000	500	1198	690	500	600	1080	180	100	250	350
ZPS-5	Ⅰ	5260	3600	5000	650	1150	490	300	400	1050	120	80	180	280
	Ⅱ	5280	3600	5000	650	1250	590	400	500	1100	150	90	200	300
	Ⅲ	5330	3600	5000	650	1350	690	500	600	1130	180	100	250	350
ZPS-6	Ⅰ	6260	4400	6000	700	1150	490	300	400	1050	150	80	180	280
	Ⅱ	6280	4400	6000	700	1250	590	400	500	1100	180	90	200	300
	Ⅲ	6330	4400	6000	700	1350	690	500	600	1130	200	100	250	350
ZPS-7	Ⅰ	7260	5000	7000	800	1150	490	300	400	1080	150	80	180	280
	Ⅱ	7280	5000	7000	800	1290	600	400	500	1130	200	90	200	300
	Ⅲ	7330	5000	7000	800	1390	700	500	600	1150	200	100	250	350
ZPS-8	Ⅰ	8260	5500	8000	985	1190	500	300	400	1180	150	80	180	280
	Ⅱ	8280	5500	8000	985	1290	600	400	500	1150	180	90	200	300
	Ⅲ	8330	5500	8000	800	1390	700	500	600	1180	200	100	250	350
ZPS-9	Ⅰ	9260	6000	9000	1200	1190	500	300	400	1180	150	80	180	280
	Ⅱ	9280	6000	9000	1200	1390	700	400	500	1180	180	90	200	300
	Ⅲ	9330	6000	9000	1200	1490	800	500	600	1220	200	100	250	350

十一、振动输送机客户案例：

振动输送机可广泛用于冶金、化工、建材、粮食、轻工等行业进行中长距离输送各类块状、颗粒状物料，如食品加工、锯木厂、纸浆和纸板厂以及生物燃料自动化生产线上。

以下是一些振动输送机的客户案例应用表格：

应用行业	公司名称	应用描述
食品加工	安徽某食品有限公司	用于将谷物从仓储区输送到生产线上的加工设备
化工工业	山西某化工集团	用于将粉末状化学品从储存仓库输送到生产线的分配系统
矿业和建筑	焦作某矿业公司	用于将砂石和矿石从矿场输送到加工厂的物料输送系统
制药工业	佛山某制药有限公司	用于将药物原料从储存罐输送到药品生产线的配料系统
冶金工业	陕西某冶金集团	用于将熔融金属从冶炼炉输送到铸造设备的金属流动控制系统
农业和饲料加工	山东农业有限公司	用于将饲料颗粒从储存仓库输送到饲料生产线的自动化供料系统
包装行业	广州包装集团	用于将包装材料和产品从仓库输送到包装线的物料供应系统
研究实验室	中山某实验室	用于将实验样品从存储区域输送到实验台上的样品分配系统

这些案例展示了振动输送机在不同行业中的实际应用。具体的应用场景和要求会因客户需求和物料特性而有所不同。这些案例表明振动输送机在各个行业中发挥着重要的作用，提高了生产效率和物料处理的性。

十二、振动输送机选型需知：

1）ZDS振动输送系统为非标传动设备，其中许多信号规格、表中所列设备、型号及规格数量较多，表中所列设备型号及规格数量均为定型值，仅作为参考时用户选择机器。

2）本机振动电机或激振器的激振源可安装在设备两侧，也可安装在上部或下部，如无特殊要求按侧装供货。

3）可现场测绘，非标设计，满足特定要求。
