产品型号：带宽300-1400mm

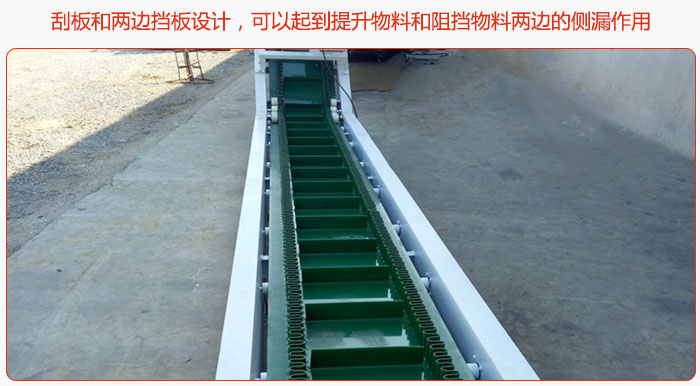

产品简介：DJ大倾角皮带输送机倾角0-90°范围内输送、加装挡板输送带能够有效防止物料脱落，结构紧凑、占地少等特点，垂直输送物料时，物料粒度大可400mm。
输送量：6000m³/h物料粒度：400mm输送速度：0.6-2.0m/s
输送长度：203m垂直提升高度：500m
输送带材质：橡胶、硅胶、PVC、PU（耐热、耐寒、耐酸碱、耐油型）
咨询报价销售热线：0373-268 2333

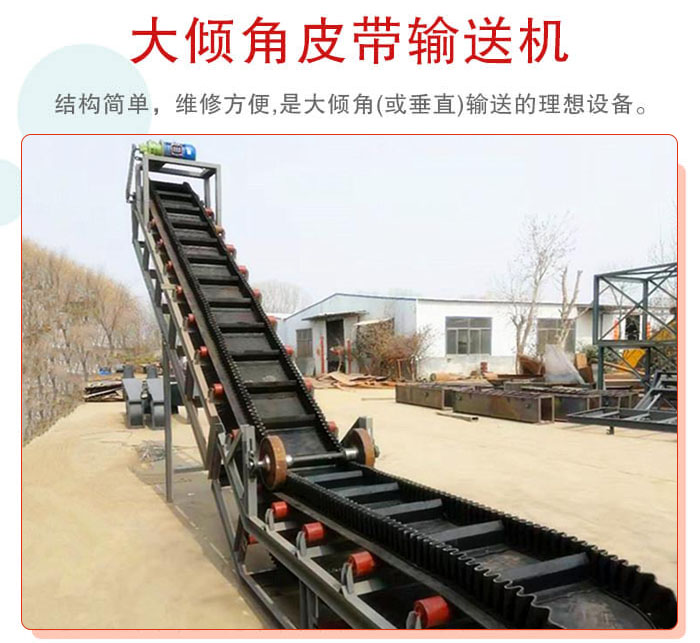

DJ型大倾角带式输送机具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。
| 带宽B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 挡边高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分输送倾角输送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 头轮中心高H2/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾轮中心高H2/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中间段带面高H2/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中间段地脚宽B2/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 带宽B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 挡边高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分输送倾角输送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 头轮中心高H2/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾轮中心高H2/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中间段带面高H2/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中间段地脚宽B2/h（MM） | 1440 | 1690 | 1890 | |||||||||||

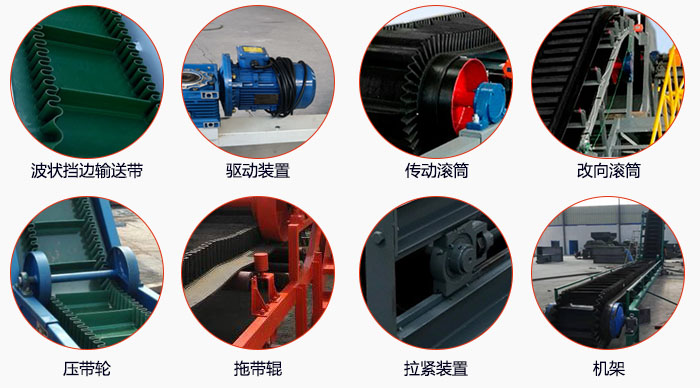

该设备的主要结构有：波状挡边输送带，驱动装置，传动滚筒，改向滚筒，压带轮，拖带辊，立辊，拍打轮清料装置，拉紧装置等部分组成。

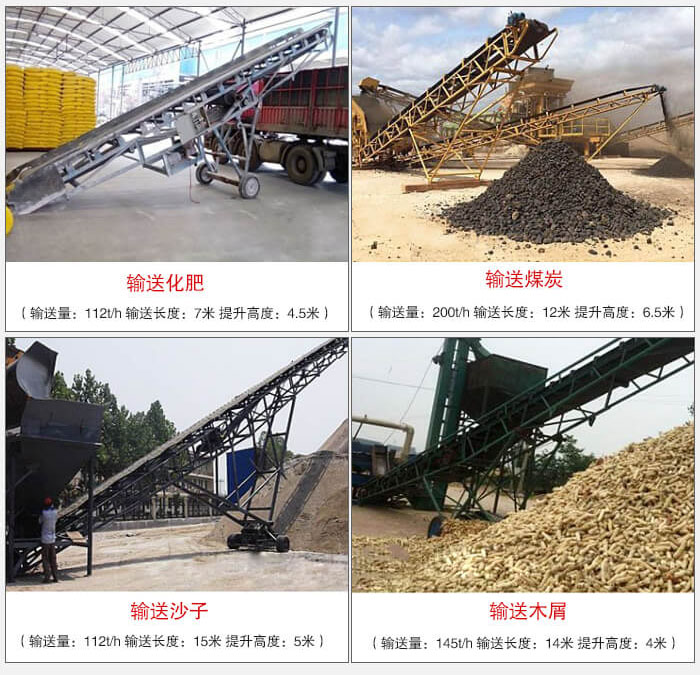

广泛用于煤炭、冶金、建筑、粮食、化工、煤、矿石、沙子、化肥、粮食、电力等部门。在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
(1)、该机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5—4.2t/m³的各种散状物料。
(2)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

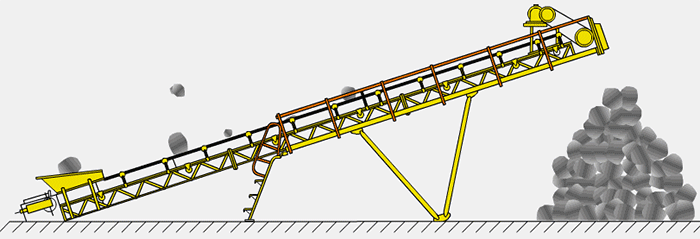

大倾角皮带输送机的主要运动部分为：电机，皮带/链条，减速轮，轴承以及皮带等部件，依靠电机的动力带动皮带，减速轮以及皮带进行运动，物料是由皮带进行承载而实现输送目的的。
1，大倾角皮带输送机角度可从90°-180°进行随意调节，可根据适用场景和物料的性质进行调节输送角度以达到理想输送目的。
2，该设备采用皮带为主要输送载体，造价成本低，总体投资费用低，约节约投资费用20％～30％。
3.由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。
4.垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。

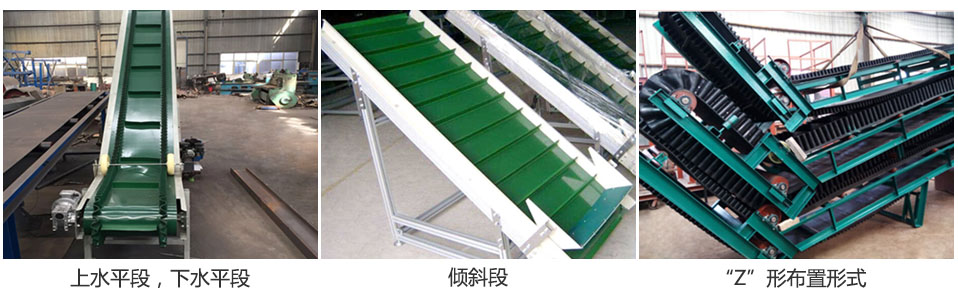

1.上水平段，下水平段布置形式如下：
上水平段：头架高度分类（为了适应不同的卸料高度的要求）
| 低头架 | 中式头架 | 高式头架 | |
| 头架高度 | H0=1000mm | H0=1100~1500mm | H0=1600~2000mm |
上水平段分别
| 低式凸弧段机架和低式 | 中式凸弧段机架和中式中间 | 高式凸弧段机架和高式 | |
| 中间架支腿/头架高度 | H0=1000mm | H0=1100~1500mm | H0=1600~2000mm |
下水平段：下水平段采用低式中间架支腿。
注：（无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。）
拓充：“Z”形布置形（该形式能够有效保障其良好的受料和卸料条件）
“Z”字形布置：大倾角皮带输送机设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。“Z”形布置其是最为常见的布置形式了。
