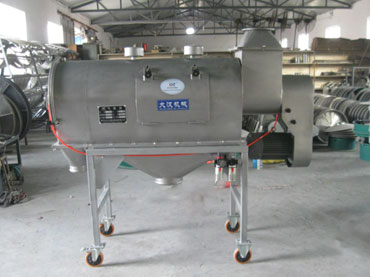

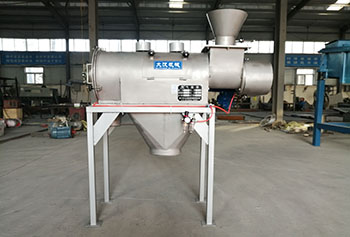

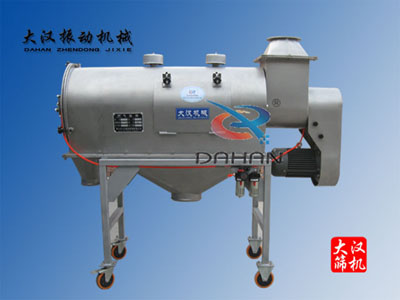

WQS50-130卧式气流筛

1、WQS50-130卧式气流筛介绍：

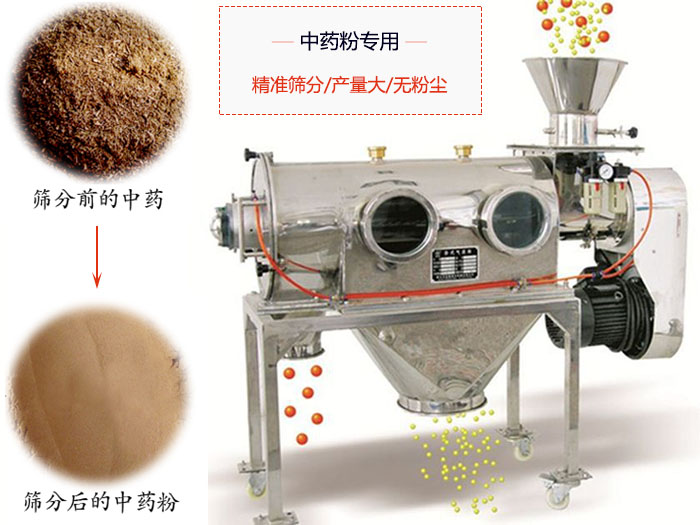

本产品为WQS卧式气流筛中的50-130型，50指气流筛网笼的直径，130指网笼长度。WQS卧式气流筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

2、卧式气旋筛的显着功效：

特别适用筛选精细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有精电反应的物料，用纤维网筛选可避免产生静电反应现象，能解决普通旋振筛和直线振动筛不能筛选的生产工艺难度。

3、 卧式气旋筛的性能特点：

1.粒、粉皆可适用。占地面积小，平稳无振动、运行无噪音、密闭性能好，不污染环境。

2.可单机或多机配套、立体多层安装使用，移动灵活方便，连续运行安全可靠。

3.筛分精度高，适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

4.筛网使用寿命长久，内部结构新颖先进，网架设计独特耐用。换网容易，操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。

5.具有自由抖网，自动清洁，有破碎块状物料的功能，筛分效率高。

4、卧式气流筛结构示意图和外形尺寸：

5、卧式气流筛型号技术参数：

型号	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

6、卧式气流筛安装调试：

1.设备长途运输后要将所有紧固螺栓检查一遍并紧固，当筛机吊装搬移固定位置后，应注意筛机整体处于水平位置。否则，会影响筛机的正常运转。

2.对设备基础无特殊要求，一般放置水泥地面直接使用即可。

3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接，也可与管道直接相联。

5.开动筛机前应检查端盖、观察孔、各联接部位有无松动，各联接口是否密封良好。

6.注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动，确保无误才能运行。

7、售后服务：

1.保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2.质量保证期结束后，我厂将继续免费提供售后服务，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

8、服务承诺:

为了向您提供完善的售后服务，请将您的宝贵意见、建议及要求反馈给我厂。我们感谢贵单位使用我厂的产品，我厂建立有完整的营销网络及完善的售后服务体系，售后服务部已将您购买的产品建立了信息档案。如果您购买的产品出现质量问题，我们将及时为您提供全方位的服务。
