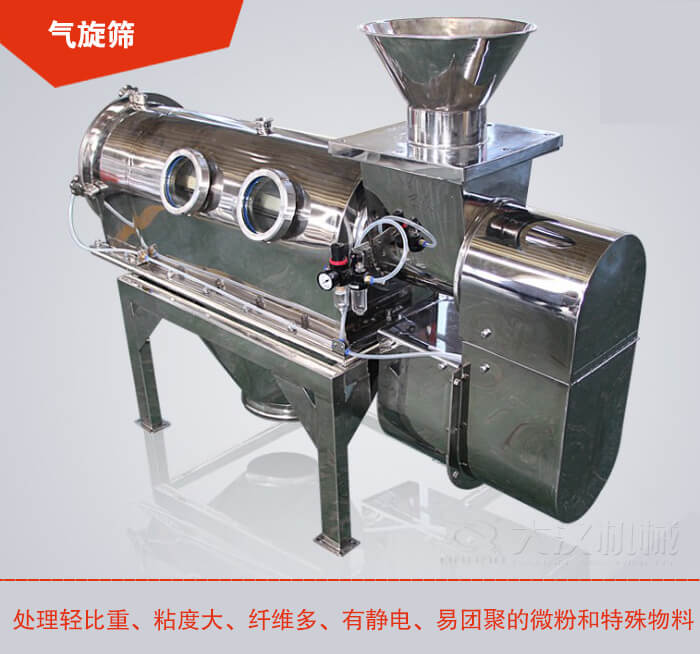

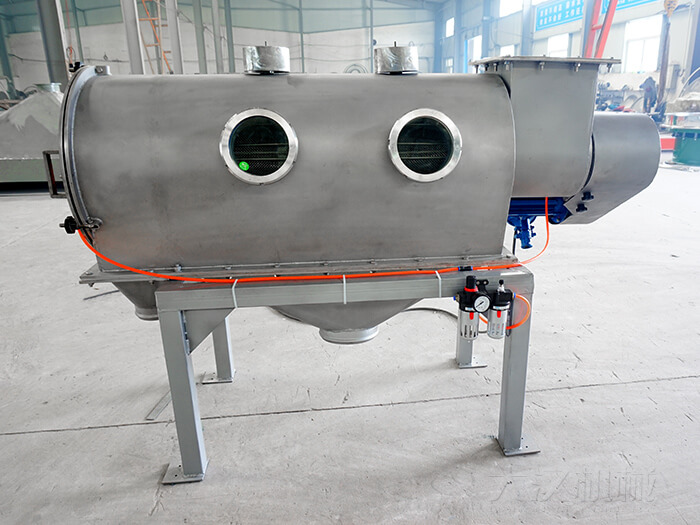

气旋筛

气旋筛

产品简介:WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;气旋筛特别适合筛分处理轻比重、粘度大、纤维多、有静电、易团聚的微粉和特殊物料。

目数:80-560目 产量:1~10吨/时 功率:2.2-5.5KW 材质:碳钢/不锈钢

特点:不粘网、无结块、无粉尘、穿透率可达85-95%,筛上残渣为0,产量视频普通振动筛的5-10倍。30秒快速换网

咨询报价销售热线:0373-268 2333

气旋筛概述:

WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,气旋筛从材质上分不锈钢气旋筛和普通型气旋筛,不锈钢气旋筛是与物料接触部分是304不锈钢材质,支架是碳钢材质,普通型的通体为普碳钢材质,气旋筛型号有:WQS18-65,WQS30-100,WQS50130,气旋筛特别适合筛分处理轻比重、粘度大、纤维多、有静电、易团聚的超细微粉和特殊物料。

气旋筛解决粘度大,纤维多,有静电,易团聚的微粉和特殊物料的筛分难题。

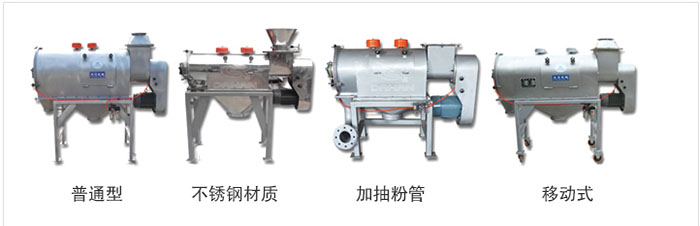

产品分类:

气旋筛分为:普通型,不锈钢材质,加抽粉管,移动式等类型

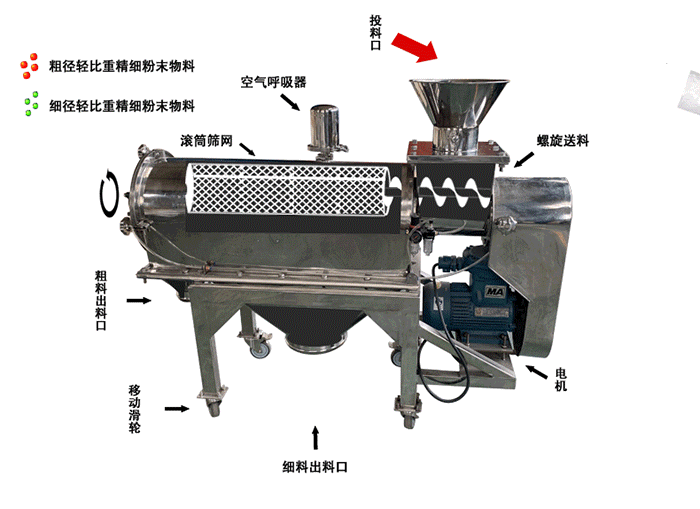

气旋筛工作原理图:

气旋筛通过使用离心力分离两种不同尺寸的颗粒,。较小的物料通过旋转桨叶通过静态圆柱形筛网,而过大的颗粒则沿着筛网移动到设备末端的出口,桨叶产生的离心力也非常适合破碎团块和结块粉末,使它们能够通过筛网并提高产量。

气旋筛工作原理动图

气旋筛特点:

气旋筛能够有效降低设备温度,对轴承形成气体隔离层。

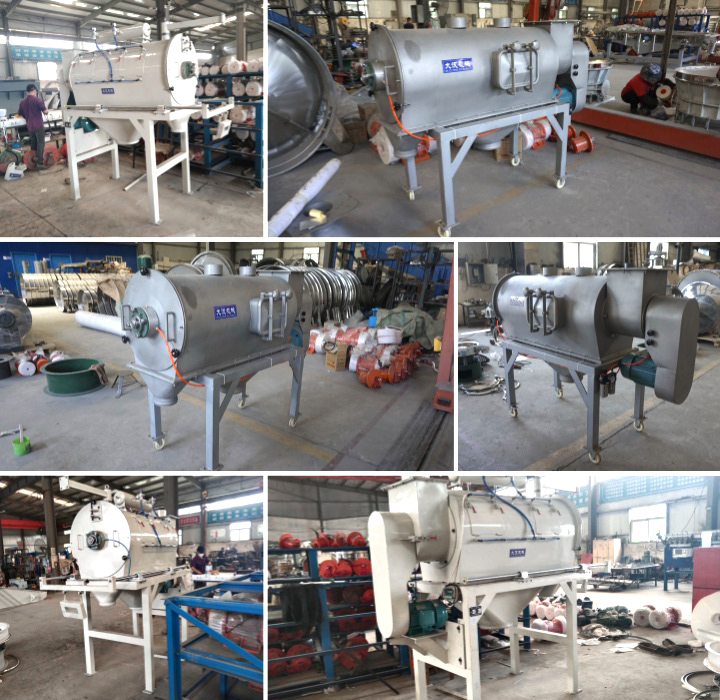

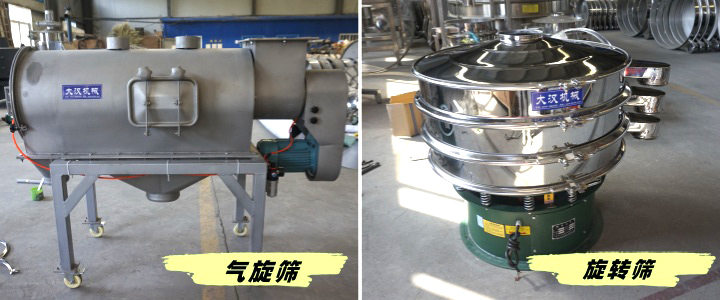

气旋筛批量展示图片

1、适合筛分80-560目的精细粉末,筛分穿透率可达85-95%,筛上残渣为0(普通振动筛难以达到)。

2、筛面面积分别为3.5平方和6平方,处理能力是振动筛的5-10倍。

3、旋转桨叶有助于是结团的物料分散,防止堵网。

4、悬臂式设计,便于清洁和快速换网。

5、新式设计:气体保护系统将能净化后空气输至设备两端,能有效地降低设备在运转过程中所产温度;对轴承形成气体隔离层,从而杜绝粉尘的进入,有效地延长轴承使用寿命,减少保养频率,提高工作效率。

6、在非常低的噪音水平下运行,并通过防尘组件防止灰尘泄漏,保护操作员的安全。

气旋筛技术参数:

型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 300目以下筛分

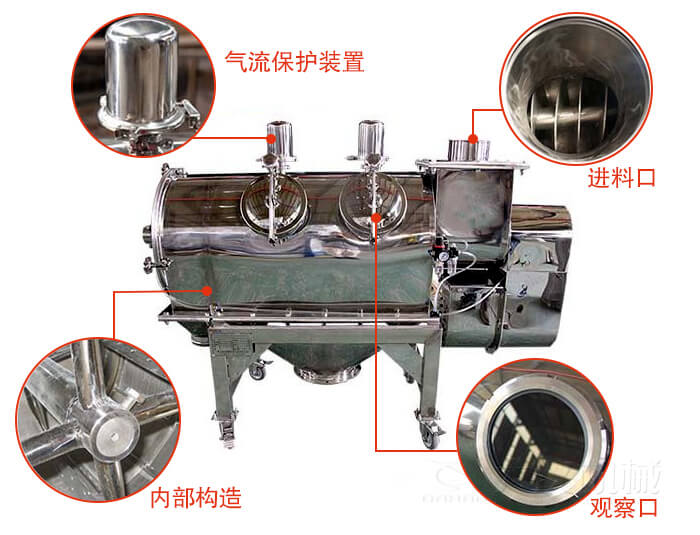

气旋筛结构:

气旋筛结构主要有:气流保护装置,进料口,内部构造,观察口

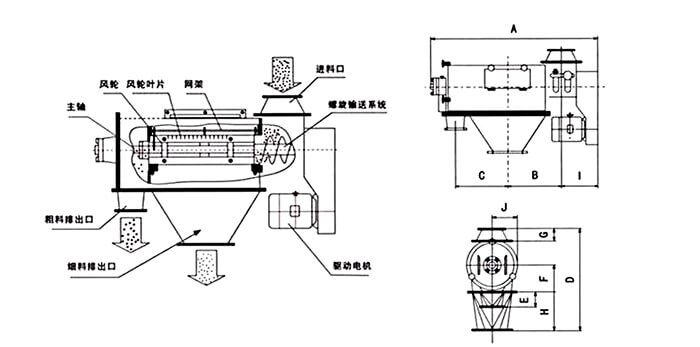

气旋筛结构示意图和外形尺寸:

气旋筛由:风轮叶片,主轴,驱动电机等装置组成。

型号 A B C D E F G H I J
WQS18-65 1430 460 420 1005 135 230 250 330 340 210
WQS30-100 1845 655 766 1240 320 285 300 350 380 290
WQS50-130 2230 870 790 1775 280 515 150 660 400 485

气旋筛宜筛物料:

各种淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、调味品、食品添加剂、中药粉、原料粉、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂、聚乙烯粉、灭火剂、锆英粉、颜料(酞青蓝、酞青红、酞青黄、黄丹、高砂陶瓷颜料等)、磁性材料、钴粉、叶腊石微粉、硫酸钡、锰酸锂、硼酸锌、粉煤灰、矽粉、釉料、粉末涂料、花粉、脱水蔬菜粉、蛋粉、奶粉、苏打粉、香精、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、纤维素、纳米级二氧化钛、PVC树脂粉、硅胶粉、瓜儿豆胶、氟化钙等各种粉末类物料。

气旋筛主要筛分的物料有:谷糠麸皮,硫磺粉,中药粉,干淀粉,重质纯碱,滑石粉等。

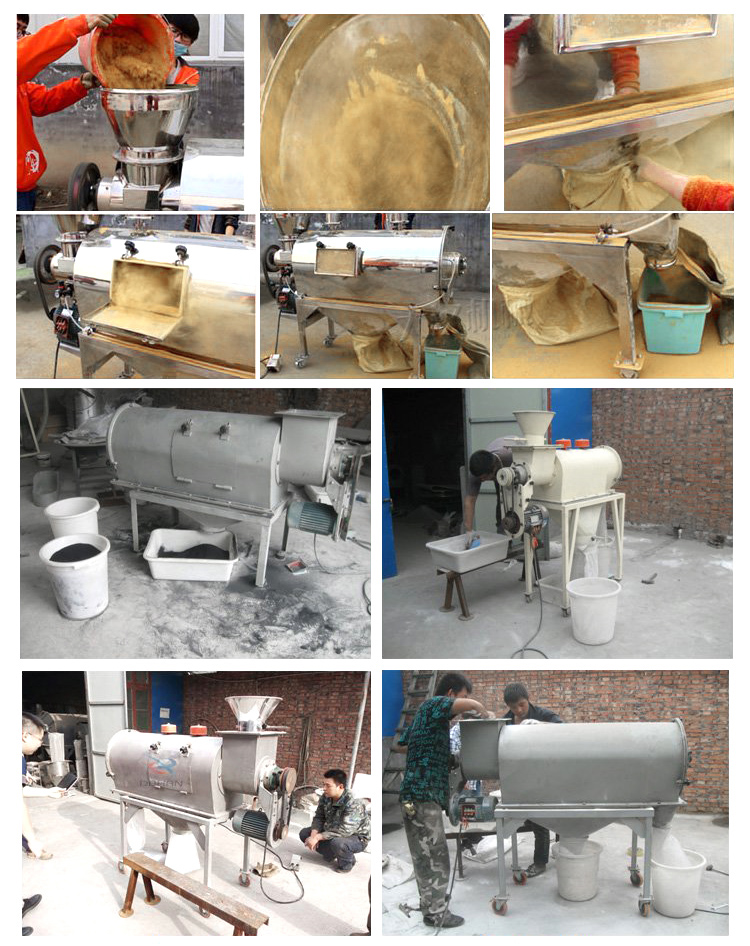

客户案例:

气旋筛安装操作调试:

1、设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。

2、对设备基础无特殊要求,一般放置水泥地面直接使用即可。

3、净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

气流筛原理运行展示

4、与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。

5、开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。

6、注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。
