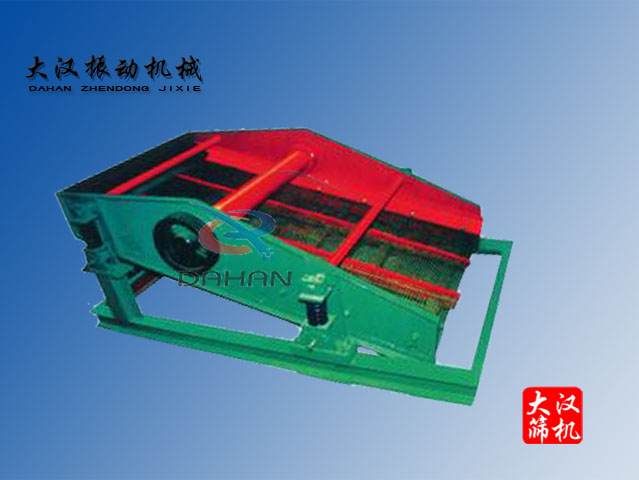

自定中心振动筛用于矿石和煤等物料的粗、中细、极细各级筛分,也可用于对物料作脱水泥、脱介质等处理。自定中心振动筛结构主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。自定中心振动筛的适用范围十分广泛，主要用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工、医药、食品等行业的产品分级，是破碎筛分机组上的理想设备。自定中心振动筛是圆运动轨迹，结构简单、坚固耐用、性能可靠、维修方便、生产效率高，因此被广泛应用。本系列振动筛分为吊式、座式，对小规格筛机配有移动式座架，筛机分为单层与双层筛网，传动形式分为左、右装，筛网有编织网和冲孔筛板。
自定中心振动筛又名吊筛。它是由带有偏心性质的振动器使筛子产生振动的。它的特点如下：1）筛上物料在振动作用下能达到很好的松散和分层；2）该振动筛的配重质量大小可以调节，可根据生产要求调节筛子振幅大小；3）当给矿量发生变化时，振幅也变化。给矿量少时振幅加大振动加剧；给矿量多时振幅变小。给矿量的变化将影响“动力平衡”，从而使皮带轮中心产生一些振动；4）适用于中、细粒筛分而不适应粗物料筛分。
SZZ型自定中心振动筛的型号命名规则为：首位字母S表示振动筛，第二位Z代表中心，第三位Z代表自定，第四位数字2表示双层结构（若为单层则不标注），其后两位数字分别代表筛面宽度和长度，单位为毫米。例如，SZZ2 15 30即表示筛面宽1500毫米、长3000毫米的双层自定中心振动筛。

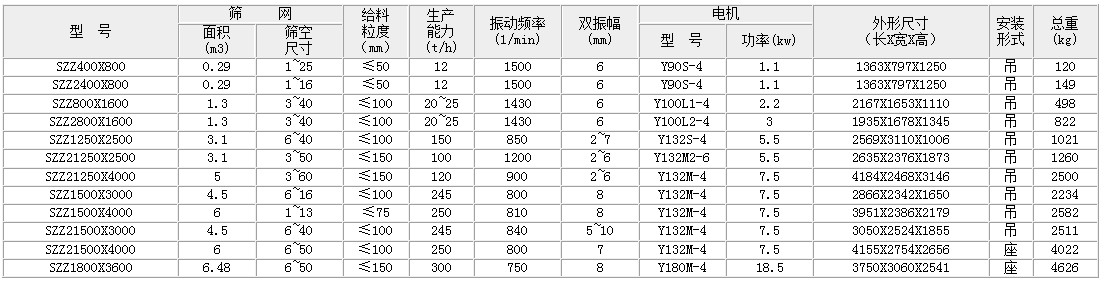

| 型号 | 筛网 | 给料粒度(mm) | 生产能力(t/h) | 振动频率(1/min) | 双振幅(mm) | 电机 | 外形尺寸(长×宽×高) | 安装形式 | 总重(kg) | ||
| 面积(m²) | 筛空尺寸 | 型号 | 功率(kw) | ||||||||
| SZZ400×800 | 0.29 | 1~25 | ≤50 | 12 | 1500 | 6 | Y90S-4 | 1.1 | 1363×797×1250 | 吊 | 120 |
| SZZ2400×800 | 0.29 | 1~16 | ≤50 | 12 | 1500 | 6 | Y90S-4 | 1.1 | 1363×797×1250 | 吊 | 149 |
| SZZ800×1600 | 1.3 | 3~40 | ≤100 | 20~25 | 1430 | 6 | Y100L1-4 | 2.2 | 2167×1653×1110 | 吊 | 498 |
| SZZ2800×1600 | 1.3 | 3~40 | ≤100 | 20~25 | 1430 | 6 | Y100L2-4 | 3 | 1935×1678×1345 | 吊 | 822 |
| SZZ1250×2500 | 3.1 | 6~40 | ≤100 | 150 | 850 | 2~7 | Y132S-4 | 5.5 | 2569×3110×1006 | 吊 | 1021 |
| SZZ21250×2500 | 3.1 | 3~50 | ≤150 | 100 | 1200 | 2~6 | Y132M2-6 | 5.5 | 2635×2376×1873 | 吊 | 1260 |
| SZZ21250×4000 | 5 | 3~60 | ≤150 | 120 | 900 | 2~6 | Y132M-4 | 7.5 | 4184×2468×3146 | 吊 | 2500 |
| SZZ1500×3000 | 4.5 | 6~16 | ≤100 | 245 | 800 | 8 | Y132M-4 | 7.5 | 2866×2342×1650 | 吊 | 2234 |
| SZZ1500×4000 | 6 | 1~13 | ≤75 | 250 | 810 | 8 | Y132M-4 | 7.5 | 3951×2386×2179 | 吊 | 2582 |
| SZZ21500×3000 | 4.5 | 6~40 | ≤100 | 245 | 840 | 5~10 | Y132M-4 | 7.5 | 3050×2524×1855 | 吊 | 2511 |
| SZZ21500×4000 | 6 | 6~50 | ≤100 | 250 | 800 | 7 | Y132M-4 | 7.5 | 4155×2754×2656 | 座 | 4022 |
| SZZ1800×3600 | 6.48 | 6~50 | ≤150 | 300 | 750 | 8 | Y180M-4 | 18.5 | 3750×3060×2541 | 座 | 4626 |
本系列自定中心振动筛产品主要用于煤炭、冶金、建材、化工等工业部门对中小粒度物料分级之用。自定中心振动筛是圆运动轨迹，结构简单、坚固耐用、性能可靠、维修方便、生产效率高，因此被广泛应用。
|

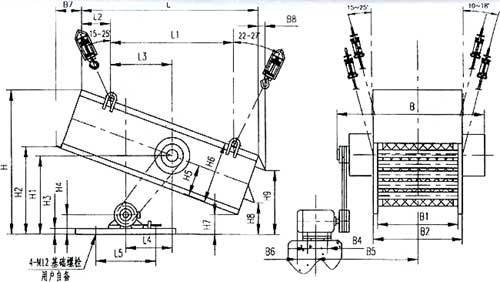

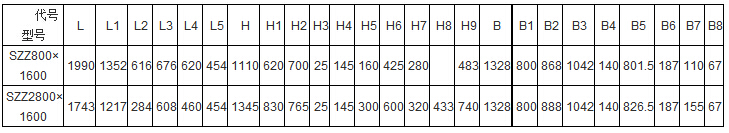

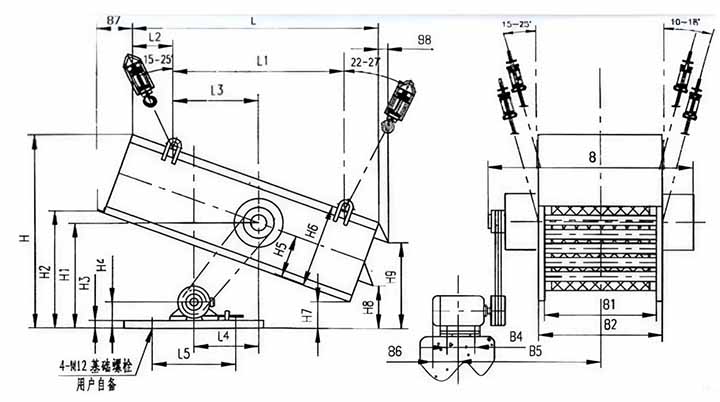

代号 型号 |
L | L1 | L2 | L3 | L4 | L5 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 |
| SZZ800×1600 | 1990 | 1352 | 616 | 676 | 620 | 454 | 1110 | 620 | 700 | 25 | 145 | 160 | 425 | 280 | 483 | 1328 | 800 | 868 | 1042 | 140 | 801.5 | 187 | 110 | 67 | |
| SZZ2800×1600 | 1743 | 1217 | 284 | 608 | 460 | 454 | 1345 | 830 | 765 | 25 | 145 | 300 | 600 | 320 | 433 | 740 | 1328 | 800 | 888 | 1042 | 140 | 826.5 | 187 | 155 | 67 |
注：表中的生产能力是依据松散密度0.9t/m3的煤按上层筛面较大和较小筛空进行干式分级给定的，物料中小于筛空尺寸之半的颗粒含量40%，大于筛空尺寸的颗粒含量占25%，筛分效率为90%。
本系列自定中心振动筛分为吊式、座式 两种规格，对小规格筛机配有移动式座架，筛机分为单层与双层筛网，传动形式分为左、右装，筛网有编织网和冲孔筛板，用户在订货前请说明。
日常维护：
1、应每天检查电机轴承温度是否超温；2、检查筛网、压板、筛篦磨损情况；3、检查吊杆、弹簧受力状况是否均匀。
定期检查：
1、定期检查轴承润滑情况；2、定期检查弹簧吊杆、磨损情况；3、检查筛网磨损状况；4、检查各螺栓联结处是否松动；5、检查振幅、筛分率是否符合要求；6、检查振动噪音、筛面倾角是否有变化。
