大倾角皮带输送机

大倾角皮带输送机介绍

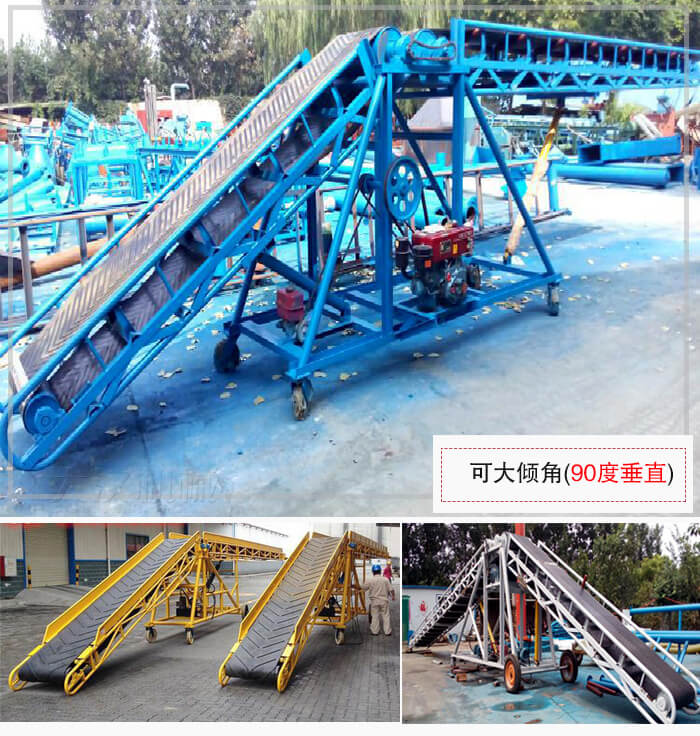

DJ型大倾角皮带输送机具有通用带式输送机结构简单、运行可靠,维修方便等优点,具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点,因而是大倾角(或垂直)输送的理想设备。

大倾角皮带输送机占地面积小,输送量大,也可依据场地不同进行移动。

大倾角皮带输送机视频-煤炭输送

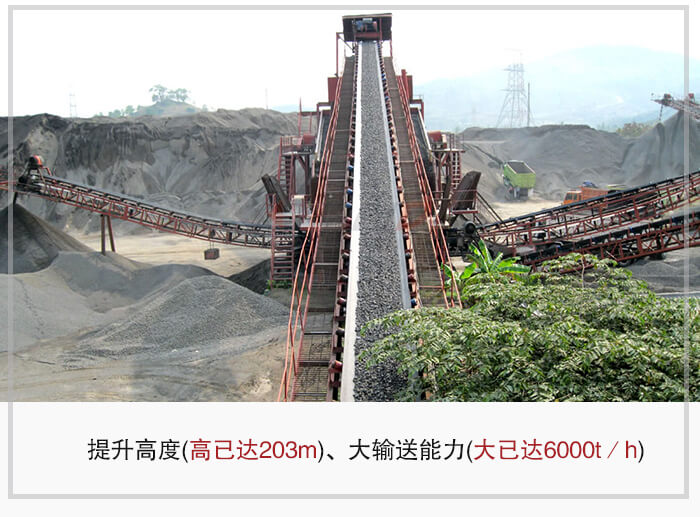

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。通过多年的不懈努力,提升高度(高已达203m)、大输送能力(大已达6000t/h),在井下采矿工程、露天采矿、大型自卸船等方而都有所采用,并在国内首创用于钢厂的高炉上料产生了良好的经济效益。

大倾角皮带输送机根据适用场景的不同输送高度在203m以内,输送量在6000t/h以内。

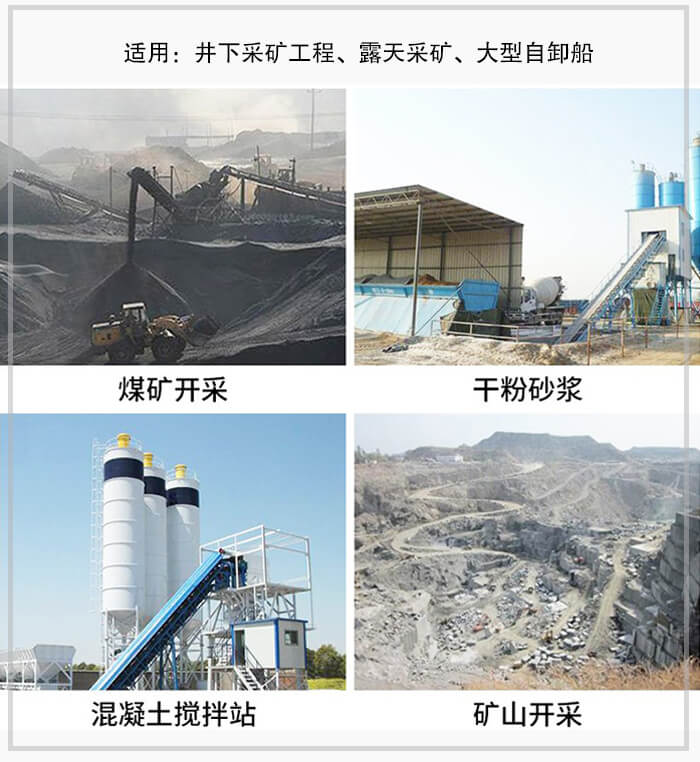

大倾角皮带输送机适用于煤矿开采,混凝土搅拌站,干粉砂浆,矿山开采等行业中。

DJ型大倾角皮带输送机的性能特点:

1.大倾角皮带机的输送倾角大,大可达90°,是大倾角输送和垂直提升的理想设备。因此可以节约占地面积,节省设备投资和土建费用,取得良好的综合经济效益。

例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,则机长仅需28.3m(水平机长20m);而如果采用垂直输送的挡边机,那么,水平机长可以控制在6m以内。

2.结构简单。

如前所述,各主要部件均可与通用带式输送机通用,给使用、维修带来方便。

3.运行可靠。

没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等,运行平稳、噪声小。

4.由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力,因此能耗小。

例如,在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t/h的输送碎煤的垂直挡边机,其每台的装机功率仅4kW,而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。

5.垂直挡边机还可以在机头和机尾设置任意长度的水平输送段,便于和其他设备衔接。

大倾角皮带输送机参数

带宽B(mm) 300 400 500 650 800
挡边高(mm) 40 60 60 80 80 120 120 160 120 160   200 240
部分输送倾角输送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157   195 235
45° 11 10 14 26 35 57 83 97 102 127   157 195
60° 8 7 10 18 25 40 58 69 72 90   112 142
90° 4 4 5 10 13 21 31 37 38 48   60 76
外型尺寸 头轮中心高H2/h(MM) 350-100 1100-2000 1300-2000 1300-2000
尾轮中心高H2/h(MM) 335 330-490 600 600 600-800
中间段带面高H2/h(MM) 450 500-700 760-800 800-850 800-1115
中间段地脚宽B2/h(MM) 480 580 870 1020 1220
带宽B(mm) 1000 1200 1400
挡边高(mm) 120 160 200 240 160 200 240 300 160 200 240 300 400
部分输送倾角输送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680
60° 96 124 153 197 158 190 253 178 184 226 302 337 524
90° 51 66 83 106 85 102 136 149 98 121 162 180 281
外型尺寸 头轮中心高H2/h(MM) 1400-2000 1600-2000
尾轮中心高H2/h(MM) 600-800 800-1000 800-1200
中间段带面高H2/h(MM) 800-1200 1050-1500 1050-1700
中间段地脚宽B2/h(MM) 1440 1690 1890

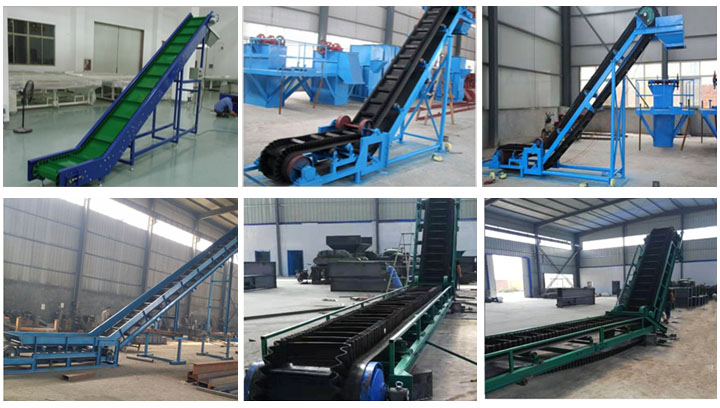

产品图片展示

大倾角皮带输送机安装图

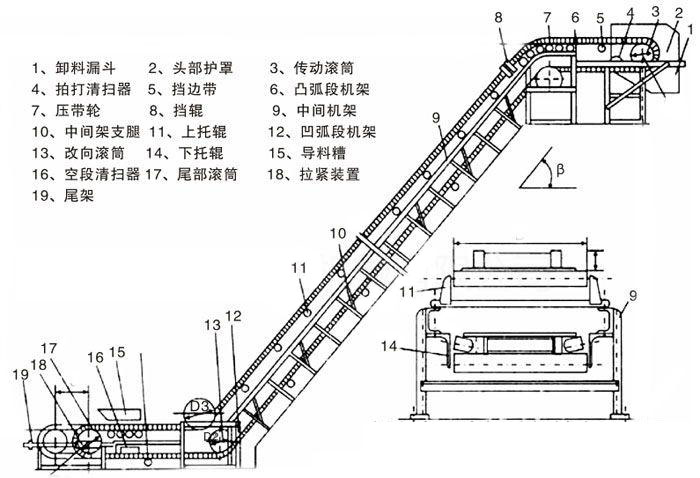

大倾角皮带输送机内部结构图纸

大倾角皮带输送机安装规范

(一)、安装

1、 安装前应首先熟悉输送机图纸,根据验收规则验收组成整机的各部件。

2、 熟悉执行《机械设备安装工程施工及验收规范》有关安装技术要求。

3、安装顺序:

一般是:划中心线—安装机架(头架-尾架-支腿-中间架),安下托辊—安装波状挡边带—安装电动滚筒—安装改向滚筒—安装压带轮—安装上托辊组—安装拉紧装置—安装漏斗、护罩、导料槽等。

4、安装注意事项:

(1)全部滚筒、托辊安装后均应转动灵活不应有卡滞现象。

(2)输送机机架中心线应与输送机纵向中心线重合,允许≤3mm的偏差,并应保证在任意25m长度内的直线度为5mm。

(3) 滚筒轴线与水平面的平行度为滚筒轴线的长度的1/1000。

(4) 滚筒轴线对输送机机架中心线的垂直度为滚筒轴线长度的2/1000滚筒、托辊中心线对输送机机架中心线的对称度为3.0mm。

5、清扫器安装后,其刮板与输送带在滚筒轴线上的接触长度不得小于85%。
